IMPPUMPS GHN - Allacciamento Elettrico; 6 Avviamento Della Pompa; Riempimento E Eliminazione Dellaria

-32-
I
5.2 Allacciamento elettrico
Le pompe GHN (basic, auto), GHND (basic, auto) hanno montato un
elettromotore a tre fasi allacciato alla tensione alternata 3~400 V,50Hz. Le
pompe di tipo GHNM (basic, auto), GHNMD (basic, auto) dispongono di
elettromotoremonofase1x230V,50Hz.
Il motore è internamente protetto elettronicamente con interruttore bimetallo.
L’elettromotore è munito di valvola termica che lo spegne in caso di
surriscaldamento.
Ilmeccanismoprotettivoperildistaccodituttiipolidallareted’alimentazione
deve essere montato nell’installazione in conformità alle norme nazionali di
installazione.Unmeccanismoprotettivoadattoèl’interruttorediprotezionedel
motoredimarchioIskraMISMS25,SchrackALEAounaltrosimile.
IlconduttorediallacciamentovienecollegatotramiteilraccordoM20(g.2-
POS. 7).
- tutti i cavi di allacciamento vanno sistemati in modo che non tocchino in alcun caso le
tubazioni e/o il telaio idraulico della pompa e/o del telaio del motore.
- il tipo di tensione della rete elettrica deve coincidere ai dati riportati sulla targhetta
d’identicazione.
- lasicurezzadallapartedellareted’alimentazione:vedilatarghettad’identicazione.
- la presa a terra della pompa/del sistema va effettuata in conformità alle norme
vigenti.
5.2.1 Connessione della pompa alla rete elettrica

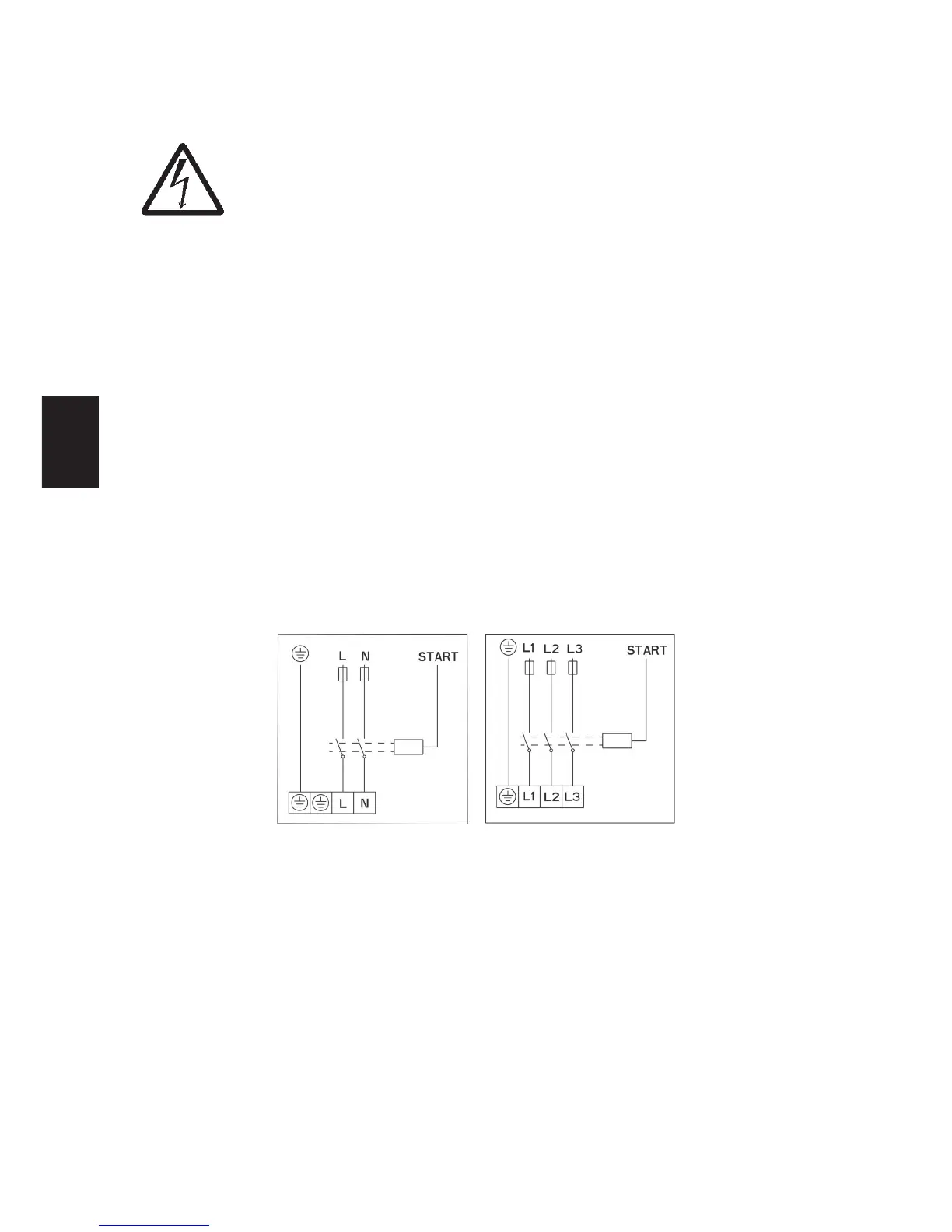

Ilcollegamentoelettricovaeffettuatosecondoloschemadicollegamento(g.4)riportato
sullaparteinferioredelcoperchiodelmotore.Primadeleseguireilcollegamentobisogna
svitareilcoperchiosuperiore(g.2-POS.2)
g.4
6. avviaMento della poMpa
6.1 Riempimento ed eliminazione dell’aria
Nelle pompe di tipo GHN (basic, auto), GHND (basic, auto), GHNM (basic, auto), GHNMD
(basic,auto)ilrotoreèimmersonell’acquaèpostosuparticolaricuscinettilubricaticon
l’acquaeperciòprimadell’avviamentobisognariempirelapompaconl’acquaedeliminare
l’aria.L’ariavaeliminatadallepompesvitandolavitesullatoposterioredell’elettromotore
(g.1-POS.5)chedeterminal’uscitadell’ariaattraversolafessuratral’alberodelmotore
edilcuscinetto.Quandocominciaauscirel’acquabisognachiuderelevalvoledallato
dell’aspirazioneequellodellapressionedellapompaeavviarelapompa.Sel’alberogira
nelladirezionesbagliatacominceràalampeggiarel’indicatorerosso.
Lapompahaanchelapossibilitàdisegnalarealtridifettidescrittinellatabellasottostante.
Lalucerossalampeggiantecomunicailnumerodeldifetto.Adunaseriedilampeggiamenti
