5.2 Elektromos ellátás
A GHN (basic, auto) és GHND (basic, auto) szivattyúknak háromfázisú
elektromotorja van, amit 3×400 V, 50Hz-es váltakozó áramú elektromos
hálózatról kell táplálni. A GHNM (basic, auto) és GHNMD (basic, auto)
szivattyúknakegyfázisúelektromotorjavan,amit1x230V,50Hz-esváltakozó
áramú elektromos hálózatról kell táplálni. A motorokba beépített hőkioldó
relévédelemtúlmelegedéseseténleállítjaaműkődésüket.Védőberendezés
beépítese kötelező a nemzeti előírások gyelembevételével. Megfelelő
védőberendezésnekszámítamotorvédőkapcsolóIskraMISMS25,Schrack
ALEAvagyhasonlótípusok.
AkábelbevezetésM20kábel(2.ábra–7.pont)csavarzatsegítségéveltörténik.
- acsatlakozóvezetéketúgykellvezetni,hogyazsemmilyenkörülményekközöttne
érintkezzékacsővezetékkelés/vagyaszivattyú-ésmotorházzal.
- ahálózaticsatlakozásáramnemeésfeszültségemegkellhogyfeleljenatípustáblán
szereplőadatokkal.
- hálózatibiztosíték:lásdtípustábla.
- aszivattyút/telepetelőírásszerűenföldelnikell.
5.2.1 A szivattyú csatlakoztatása az elektromos hálózathoz
Az elektromos vezetékek csatlakoztatását sorkapcsolással kell kivitelezni, (4. ábra),
amely a motor villamos kacsolófedele alján található rajz alapján történik. Mindezt
megelőzőenafelsőfedeleteltávolítjuk(2.ábra–2.pont).

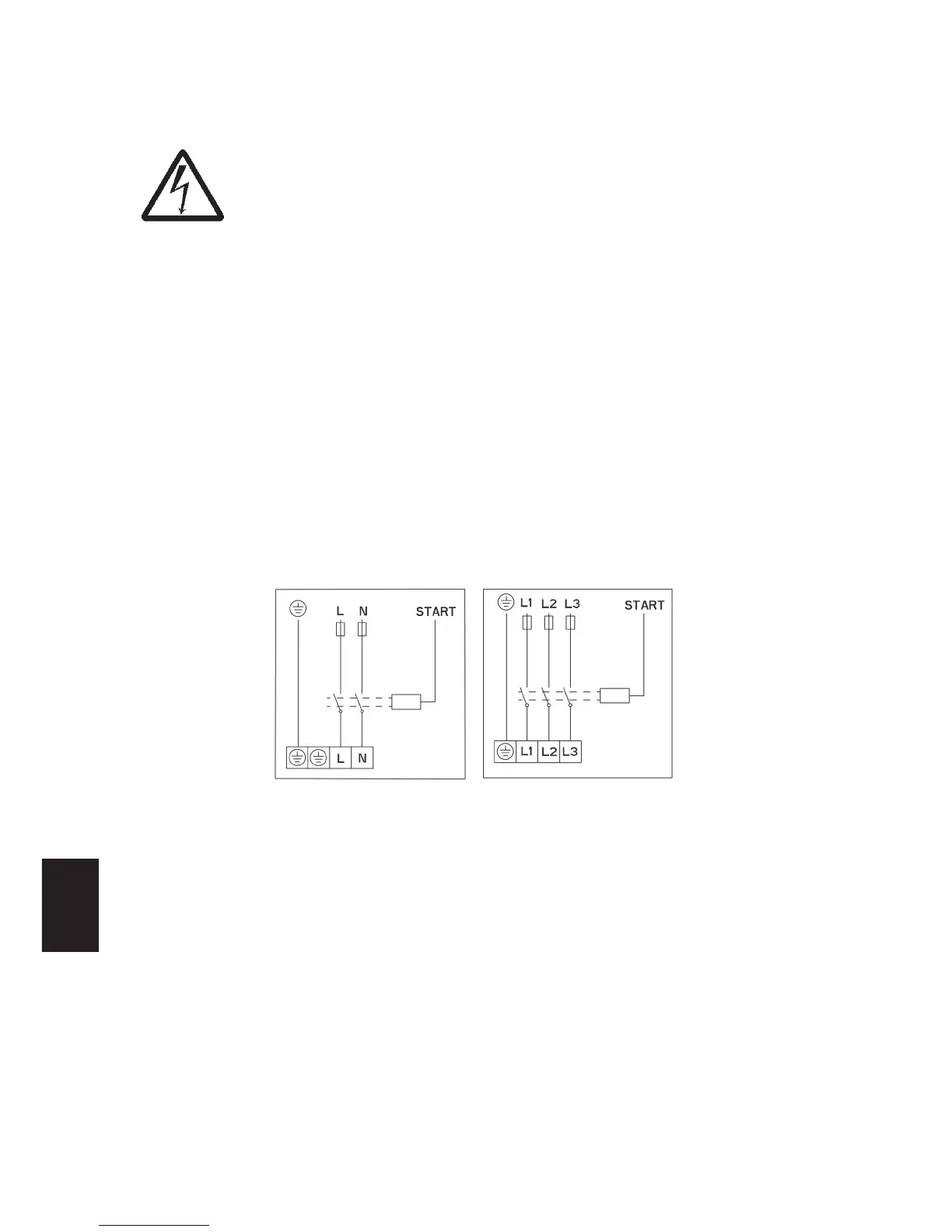

4. ábra
6. Üzembe helyezés
6.1 Töltés és légtelenítés
A GHN (basic, auto), GHND (basic, auto), GHNMD (basic, auto), GHNMD (basic,
auto) típusú szivattyúk forgórésze az áramoltatott közegbe merül, aminek kenését
magaakeringtetettfolyadékvégzi.Emiattszükséges,hogyaszivattyúcsőhálózatát
indulás előtt feltöltsék folyadékkal és a szivattyút légtelenítsék.A szivattyúkat úgy
légtelenítjük,hogyamotorházvégénlévőcsavartkivesszük(2.ábra–5.pont).A
levegő a tengely és a csapágy közötti légrésen keresztül fog eltávozni. Amikor a
vízelkezdfolyni,zárjukelaszívóoldaliésnyomóoldaliszelepeketésindítsukela
szivattyút.Rosszforgásirányeseténegybeépítettindikátorjelzialámpatöbbszöri
vörösfelvillanásávalahibát.Aszivattyúegyébhibákatisészlel,melyekleírásaalenti
táblázatbanszerepel.A vörös lámpavillanással jelzi ahiba számát.A villanásokat
követően egy hosszabb szünet következik, két szünet közötti villanásszám jelzi a
hibakódót.Aszivattyúműkődésétőlilletveaszivattyúrendszertől(közeghőmérséklet)
függőenaszivattyúmagashőmérsékletetérhetel.
