-87-
ROM

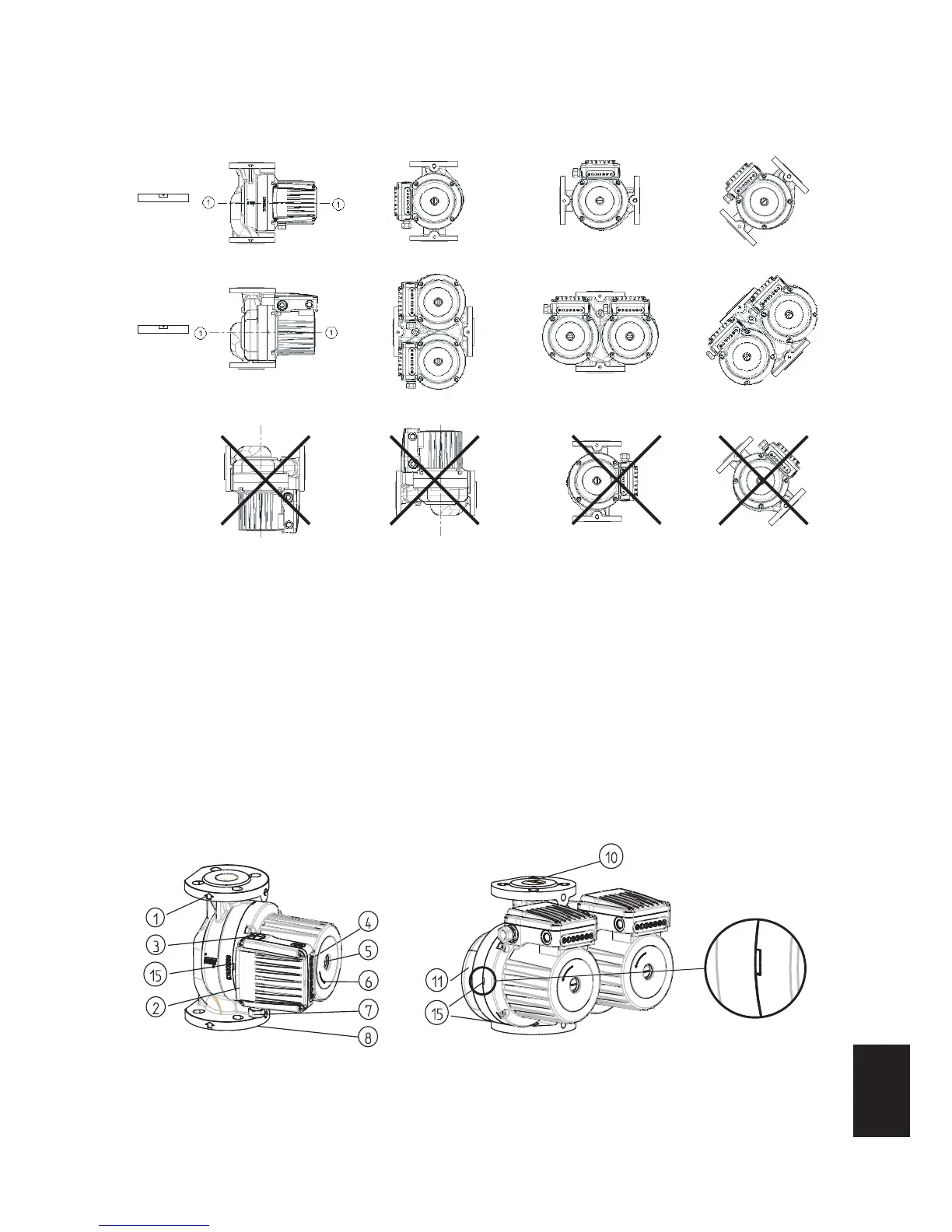

- Poziţiilecorectelamontaj
Fig.1
5.1.1 Izolarea pompei în sisteme de răcire / condiţionare
Cândseutilizeazăpompaînsistemederăcireşidoriţisăizolaţicarcasahidraulică,este
necesarsăimplementaţioizolaţiedifuzăacarcaseihidraulice.
ATENŢIE!
Carcasahidraulicăapompeipoateizolatănumaipânălafantadintremotorşicarcasa
hidraulică. Deschiderile pentru scurgerea condensului trebuie să rămână neacoperite
pentru a permite drenarea din carcasa statorului. În mod similar, aceleaşi deschideri
trebuiesăedescoperiteşilasistemeledeîncălzire,cândsevaefectuanumaiizolarea
termicăacarcaseihidraulice(Fig.2,3,POS.15).Carcasamotoruluielectric,pecaresunt
dispusedeschiderilepentrudrenareacondensului,nutrebuiesăeizolatăînniciuncaz!
  Fig.2    Fig.3
