-96-
PL
5.2 Podłączenie elektryczne
PompyGHN,GHNDposiadają3-fazowysilnikelektryczny3~400V,50Hz.
PompyGHNM,GHNMDposiadają1-fazowysilnik1x230V,50Hz.
Silnikjestzabezpieczonypoprzezwbudowanywyłącznikbimetalowy,któryjest
termicznymzabezpieczeniemwyłączającymgowprzypadkuprzegrzania.
Instalacja musi być wykonana zgodnie z przepisami dotyczącymi instalacji
elektrycznych.
WyłącznikbezpieczeństwasilnikaIskraMISMS25,SchrackALEAlubpodobny
wyposażonywodpowiedniebezpieczniki.
Przyłącze elektryczne musi być podłączone za pomocą dławika kablowego
M20(Rys.2–poz.7).
- Wszystkie podłączenia wodne muszą być wykonane na odpowiednim poziomie
rurociągutakażebykorpushydraulicznyiczęśćelektrycznapompyniebyłyzalane.
- Sprawdzićgłównenapięciezgodniezoznaczeniemnatabliczceznamionowej.
- Głównybezpiecznik:zgodnieztabliczkąznamionowąpompy
- Pompa/instalacjamusząbyćuziemnionezgodniezodpowiedniminormami.
5.2.1 Podłączenie elektryczne pomp

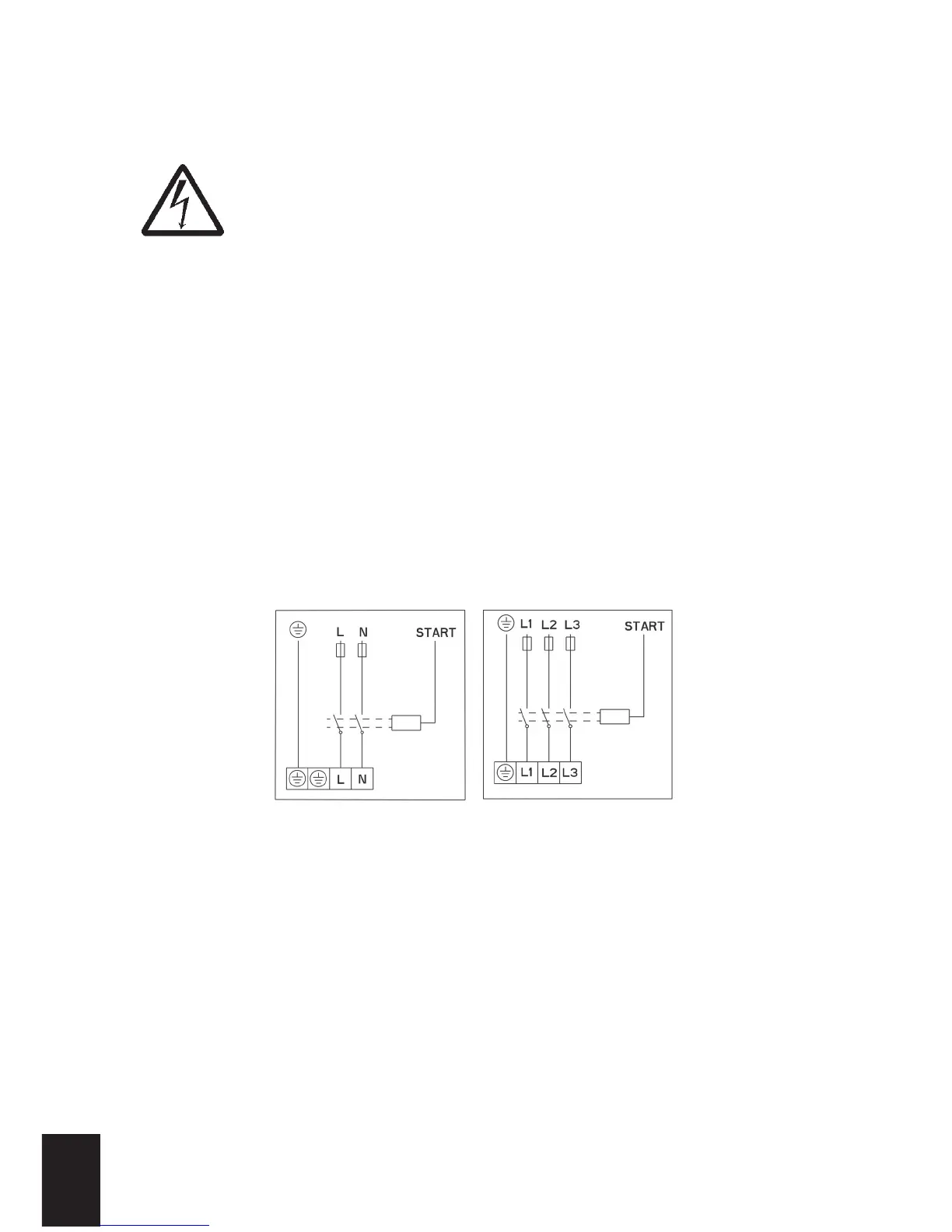

Podłączenie elektryczne musi być wykonane zgodnie z diagramem podłączeniowym
(Rys. 4), znajdującym się na dole pokrywy silnika. Przed podłączeniem należy zdjąć
górnąpokrywe(Rys.2-poz.2).
Rys. 4
6. Uruchomienie
6.1 Podłączenie i odpowietrzenie
WpompachGHN,GHND(GHMN,GHNMD)rotorsilnikaelektrycznegojestzanurzonyw
pompowanejcieczycojednocześniezapewniasmarowaniełożysk.Przeduruchomieniem
pompy instalacja powinna zostać napełniona i odpowietrzona. Odpowietrzenie pompy
odbywasiępoprzezwykręcenieśrubyztyłusilinkaeletrycznego(rys.2–poz.5).Powietrze
uwalnianejestpoprzezszczelinępomiędzywałemsilnikaałożyskiem.Wmomenciegdy
zaczniewypływaćwoda,należyzamknąćzaworypoobydwustronachpompy–tłocznej
ssawnej.Jeżeliwałpompybędzieobracałsięwzłymkierunku,zostanietowykryteprzez
wbudowanąelektronikęizasygnalizowanepoprzezmruganieczerwonejdiody.Pompa
wykrywarównieżinnebłędylubusterki,któreopisanezostaływtabeliponiżej.Mrugająca
czerwonadiodainformujeowystąpieniubłędu.Ilośćmrugnięćpomiędzydwomadługimi
przerwamiinformujeoodpowiednimkodziebłędu.
