52
ET

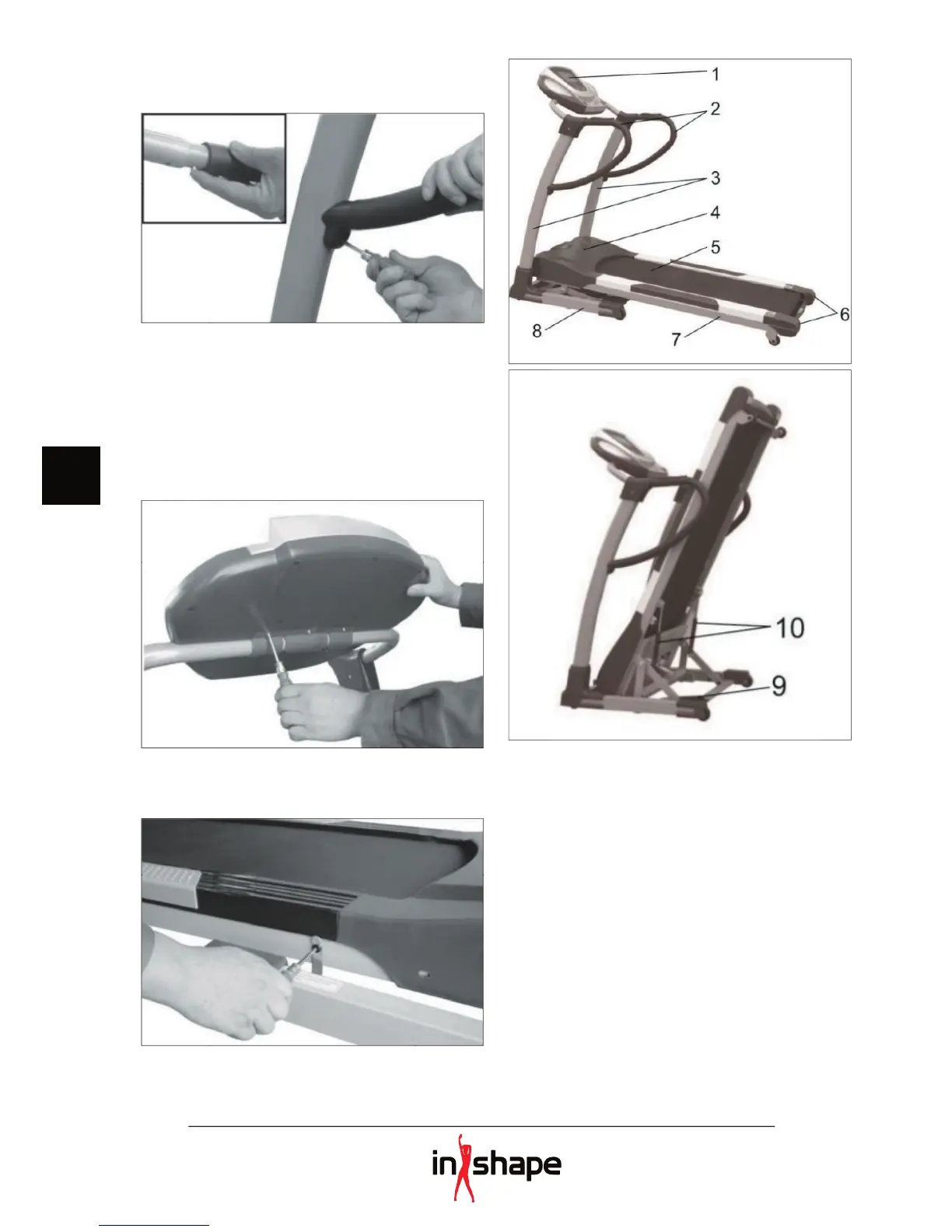

Kruvige katteplaadid kruvidega (M4)
kindlalt kinni.
Ühendage omavahel anduri juhtmed ja
kruvige seejärel käepide kruvidega (M6)
kindlalt püstraami külge.
Ühendage juhtmed arvutiga ja kruvige
arvuti kindlalt käepideme külge. Veenduge,
et arvuti on enne kindlalt kohale kinnitamist
soovitud nurga all.
Täielikult kokkupanemise järel eemaldage
linttrenažööri küljel asuv transpordikruvi.
Linttrenažöör on nüüd kokku pandud ning
kasutusvalmis.
Põhikomponendid
1. Arvuti
2. Käepide
3. Püstraam
4. Mootori kate
5. Lint
6. Reguleerimiskruvid
7. Raam
8. Alusraam
9. Kokkupanemispedaal
10. Silinder
