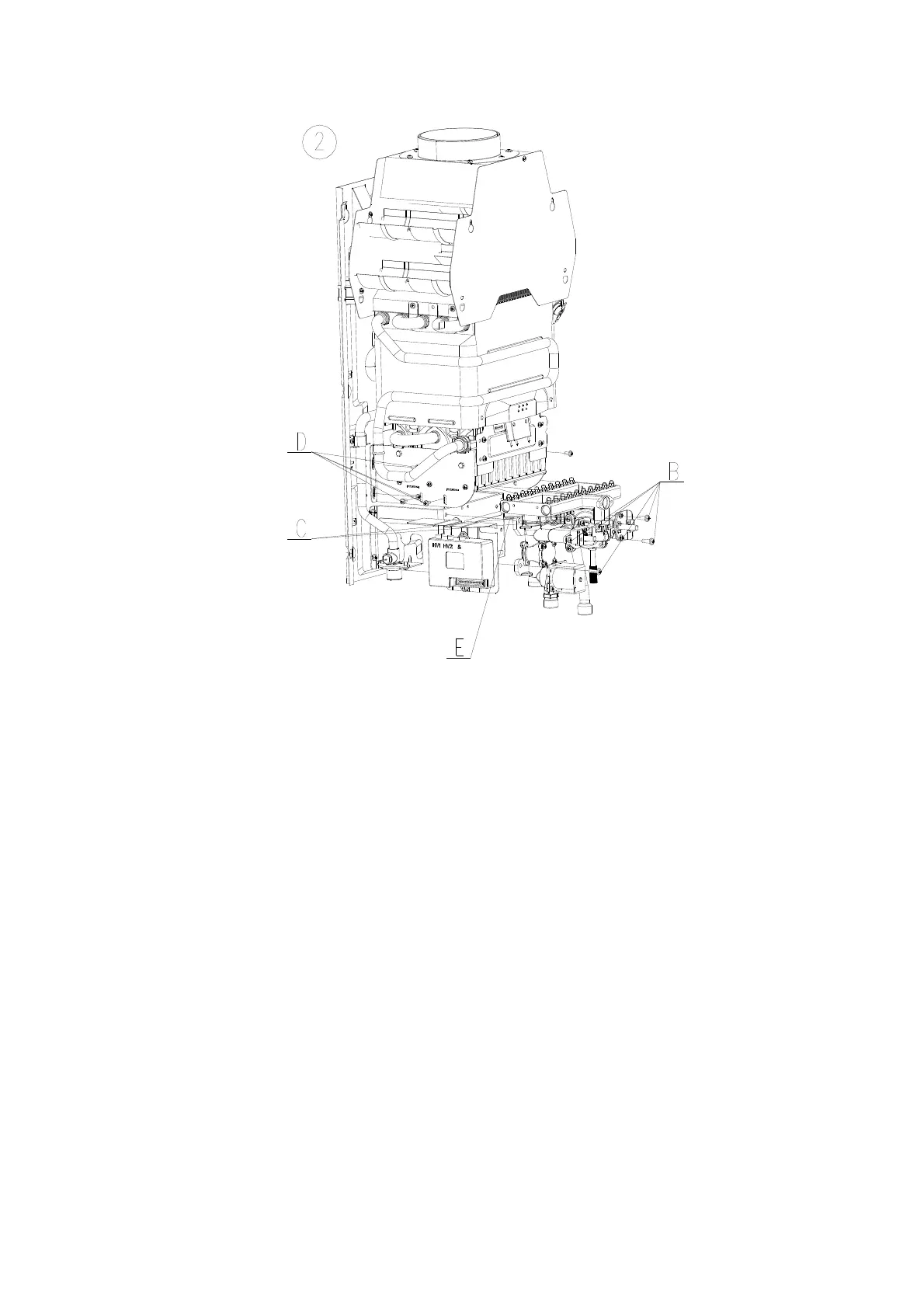

fig.16
2. Desaparafuse a ligação entre a válvula água-gás e o seu suporte, retire o grampo
que fixa a ligação da válvula água e o tubo de entrada de água do queimador.
Remova a conexão do cabo para a válvula de água-gás e aterramento (fig.16,
conjunto B)
3. Desaparafuse a conexão entre a válvula de água-gás e o gás
manifold. (fig.16, setp C)
4. Desaparafuse a conexão entre o coletor de gás e os dois suportes laterais no
queimador. Afrouxe os parafusos de descanso de ambos os suportes laterais para
liberar completamente o coletor (fig.16, conjunto D) e, em seguida, retire o coletor
5. Substitua o coletor de gás e a válvula de água-gás por outros do kit de conversão,
seguindo as etapas de 1 a 4
Opere a substituição lentamente e certifique-se de não danificar nenhuma das
juntas de vedação e coloque-as nas posições corretas. Recomenda-se substituí-
los por um novo (fig.16, setp E).
6. Conecte todos os cabos com os novos componentes
7. Verifique o desempenho da vedação seguindo as instruções no parágrafo
Prevenção de vazamento de gás
8. Tente aumentar e diminuir o fluxo de água / gás e verifique se a combustão está
normal
9. Monte a tampa frontal de volta e aperte os parafusos
