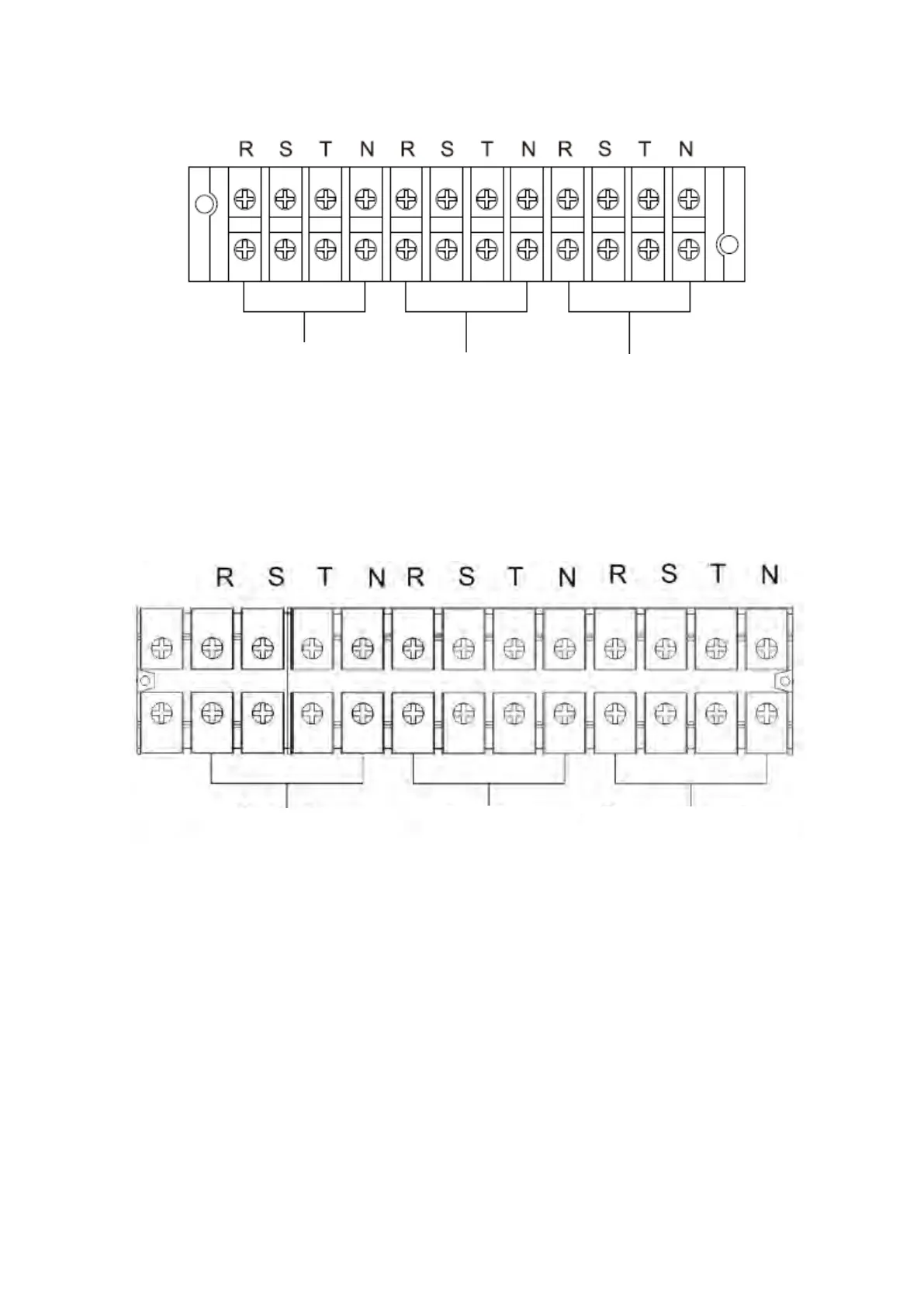

Schéma de bornier du modèle E4 Evolution II + 10/15/20k TT (S) HV (double alimentation)
E4 Evolution II + 10k TT (S) LV (double alimentation)
Schéma de bornier du modèle E4 Evolution II + 30/40k TT (S) HV
E4 Evolution II + 15/20k TT (S) LV
Entrée
Entrée de le bypass
Entrée
Entrée de le bypass
Sortie
Terre
Sortie
