6
NS-19E430A10/NS-22E430A10 HDTV LED 720p de 19"/ HDTV LED 1080p de 22"
www.insigniaproducts.com

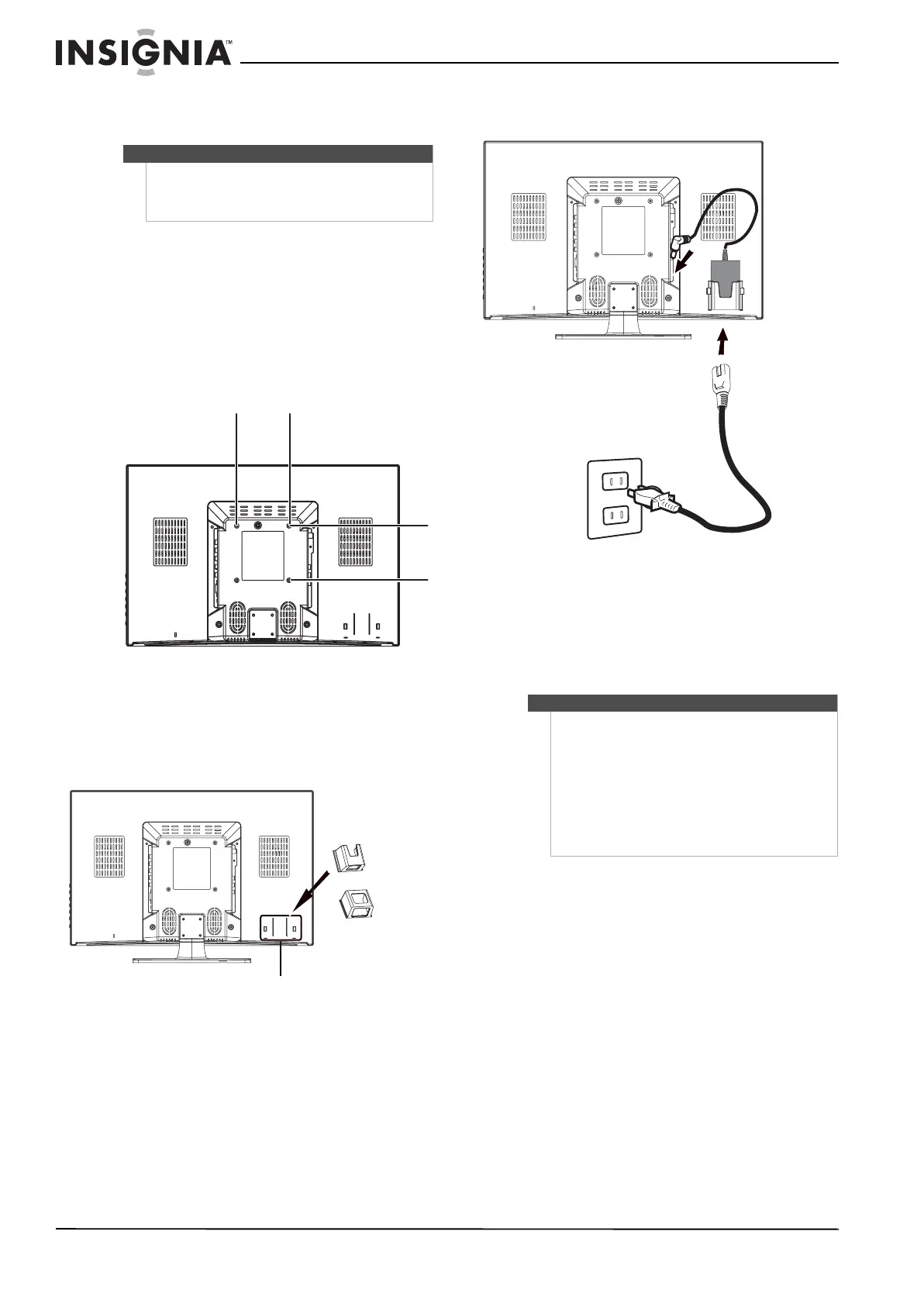

Instalación de un soporte para montaje en
pared
Para instalar un soporte para montaje en pared:
1 Si la base está instalada, remueva los cuatro
tornillos que fijan la base al televisor y remueva
la base.
2 Fije el soporte para montaje en pared (no
suministrado) a la parte posterior de su televisor
usando los tornillos que fijaban la base a su
televisor. Estos son tornillos M4*16 (tienen un
diámetro de 4 mm y una longitud de rosca de
tornillo de 12 mm).
Conexión del cable de alimentación
Para conectar el cable de alimentación:
1 Coloque el soporte para el adaptador de CA en
su espacio de montaje en la parte posterior del
televisor.
2 Coloque el adaptador de alimentación de CA en
el soporte.
3 Enchufe el cable de alimentación en el
adaptador de CA, luego enchufe el adaptador
de alimentación de CA en la toma de entrada de
CC 12 V (DC IN 12V) en la parte posterior de su
televisor.
4 Enchufe el cable de alimentación en un
tomacorriente.
Componentes del televisor
Contenido de la caja
• Televisor
•Base
• Control remoto
• Control remoto y pilas (2 AAA)
• Tornillos para la instalación de la base o de un
soporte para montaje en pared
• Cable de VGA
• Cable de video de componentes
• Cable de audio
• Adaptador de alimentación de CA y cable de
alimentación
• Soporte del adaptador de alimentación de CA
•Paño de limpieza
• Guía del usuario
• Guía de instalación rápida
Advertencia
Estas instrucciones son para uso del personal de
servicio calificado solamente. Para reducir el riesgo
de daño o lesión, no monte su televisor en pared a
menos que esté calificado para hacerlo.
3.937"
(100 mm)
3.937"
(100 mm)
Soporte para
adaptador
Para el
NS-19E430A10
Para el
NS-22E430A10
Ranura de montaje
del soporte
Advertencia
• Si monte su televisor en la pared, asegúrese de
que use el soporte del adaptador de
alimentación de CA.
• Si se coloca el televisor en una superficie plana
tal como una mesa, no se requiere el uso del
soporte del adaptador de alimentación de CA.
• Cuando su televisor está apagado, todavía fluye
corriente dentro de la unidad. Para desconectar
la corriente completamente, desenchufe el
cable de alimentación.
Adaptador de CA
Cable de
alimentación
