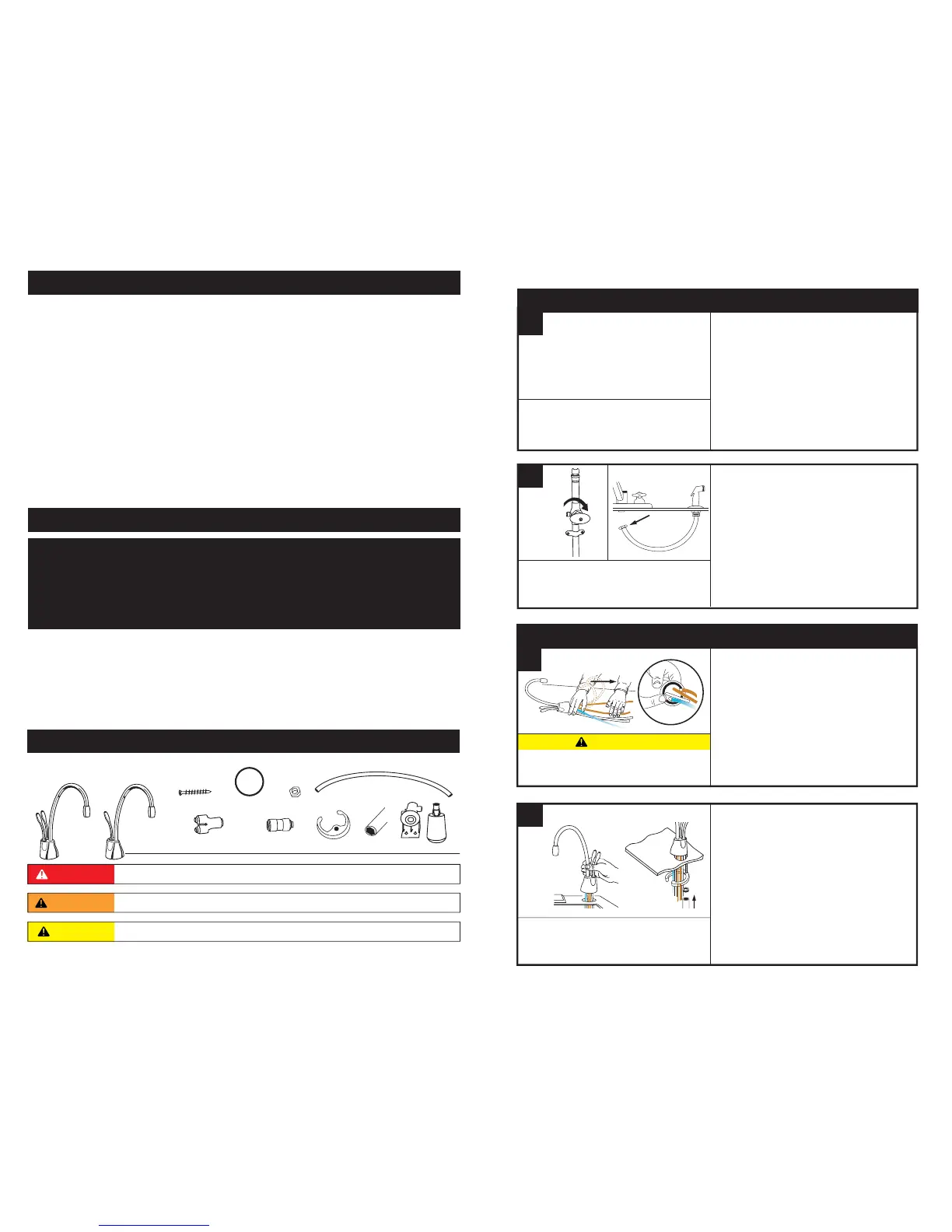

InSinkErator GN1100 - Mitgelieferte Teile

B
MITGELIEFERTE TEILE
(# '.
MMWEIE3CHLÊUCHE
MM3CHRAUBEN
'UMMI/2ING
u9h3CHNELLVERBINDER
&ILTERSYSTEM
(ALBKREISFÚRMIGE
-ONTAGEPLATTE
3ECHSKANTSTECK
SCHLàSSEL
3CHNELLVERBINDER
3ECHSKANTMUTTER
NURFàR(# MITGELIEFERT
■
■ Aus Sicherheitsgründen und damit die Installation zufrieden stellend abläuft, lesen Sie alle Anweisungen und
Sicherheitshinweise, ehe Sie Aqua Hot 98° installieren oder benutzen.
■
■ Aqua Hot 98° ist nicht für den gewerblichen Einsatz bestimmt.
■
■ Stellen Sie sicher, dass die elektrische Installation und die Anschlüsse den örtlichen Vorschriften entsprechen.
■
■ Unter dem Becken wird eine normale Schutzkontakt-Steckdose benötigt, an der das Gerät angeschlossen wird.
■
■ An dieser Steckdose muss ständig Spannung anliegen.
■
■ Die Steckdose muss außerdem abgesichert sein und sie darf nicht im selben Stromkreis liegen wie der
Küchenabfallentsorger. Bei 230 V Netzspannung ist eine Sicherung / ein Sicherungsautomat mit 10 A, bei 120 V eine
Sicherung / ein Sicherungsautomat mit 15 A vorzusehen.
■
■ Aqua Hot 98° ist nicht für stark chlorhaltiges Wasser ausgelegt. Bei Wasser mit hohem Chloranteil empfehlen wir Ihnen, unser
spezielles Wasserfiltrationssystem einzusetzen.
■
■ Für einen einwandfreien Betrieb muss der Wasserdruck zwischen 172 kPa und 862 kPa (1,7 bar und 8,6 bar) liegen;
andernfalls drohen Schäden am Gerät oder Fehlfunktionen. Die Umgebungstemperatur muss zwischen 1 ºC und 38 ºC liegen.
■
■ Die beweglichen Teile im Wasserbehälter können klappern; dies ist normal.
■
■ Lassen Sie ein beschädigtes Netzkabel aus Sicherheitsgründen nur vom Hersteller, von einem autorisierten Kundendienst
oder von einer entsprechend qualifizierten Person ersetzen.
WICHTIGE INFORMATIONEN - ZUERST LESEN!
■ Kreuzschlitz- und
Flachschraubendreher
■ Stift
■ Bandmaß
Eventuell benötigte Teile:
Benötigte Werkzeuge:
■ Bohrmaschine
■ Rohrklemme,
T-Stück oder Schieberventil
■ Verstellbarer Schraubenschlüssel
■
■ Verankerungen für Trockenwandplatten
■
■ Lochsäge
■
■ Standhahnmutterschlüssel
■
■ Lochstanze
Bei Verwendung der Brauseschlauchdurchführung für Aqua Hot 98° benötigen Sie unter Umständen einen 3,18 mm
Blindstopfen oder einen 6,35 mm Aufsatz (nicht mitgeliefert), um den Brauseschlauch zu verschließen. Siehe Schritt 1-B.
Um ein Befestigungsloch in das Edelstahlbecken zu schneiden, benötigen Sie entweder eine Lochstanze oder eine Lochsäge
(35 - 38 mm) für rostfreien Stahl.
WERKZEUGE FÜR DIE INBETRIEBNAHME
Wasserschäden: Kupferleitung nicht zusammendrücken
oder brechen. Die letzten 25 mm der Leitung nicht biegen.
■
■ Die Leitungen durch die Öffnung im Becken
oder in der Arbeitsfläche führen, bis die
Hahnarmatur aufsitzt.
■
■ Unterhalb des Beckens die halbkreisförmige
Montageplatte ansetzen und mit der
Sechskantmutter am Gewindebolzen
festschrauben. Kontrollieren Sie, ob die
Hahnarmatur die gewünschte Neigung hat.
■
■ Stecken Sie den Schraubendreher in das
Loch im Schaft des Sechskantsteckschlüssels
(so dass sich ein T ergibt) und ziehen Sie die
Mutter mit dem Steckschlüssel fest, um den
Wasserhahn zu fixieren.
■
■ Alle Teile, die zum Heißwasserbereiter
gehören, auspacken.
■
■ Die Kupferleitung auf einem festen, ebenen
Untergrund gerade biegen.
■
■ Der schwarze O-Ring muss in der Nut an
der Unterseite der Hahnarmatur sitzen.
B
VORSICHT
Die Hahnarmatur eventuell von einem
Helfer halten lassen.
2
A
INSTALLATION DER HAHNARMATUR
VORBEREITUNG
HIER BEGINNEN
FÜR EINE VORSCHRIFTSMÄSSIGE INSTALLATION BENÖTIGEN SIE CA. 2 - 4 STUNDEN.
■
■ Legen Sie fest, wo Sie Hahn, Wasser-
behälter und Filter (falls verwendet)
montieren werden.
■
■ Kontrollieren Sie, ob ausreichend Platz
zur Verfügung steht, um die Hebel ganz
zu öffnen (siehe Abbildung links).
■
■ Kontrollieren Sie die Stärke der
Arbeitsfläche (siehe Abbildung links).
■
■ Unter dem Becken muss eine Schutz-
kontaktsteckdose vorhanden sein.
■
■ Drehen Sie die Wasserleitung ab.
■
■ Falls Sie die Öffnung für die Brause
verwenden, lösen Sie die Mutter, mit der
der Schlauch unten am Hahn befestigt ist.
■
■ Lösen Sie mit einem verstellbaren
Schraubenschlüssel die Gegenver-
schraubung an der Brauseschlauch-
durchführung.
■
■ Verschließen Sie den Schlauch mit
einem Stopfen oder einem Aufsatz
(nicht mitgeliefert).
1
Die Steckdose muss ständig mit Spannung versorgt
und abgesichert sein. Sie darf nicht am selben
Stromkreis liegen wie der Küchenabfallentsorger.
HC1100 ...... 100 mm ...............76 mm
GN1100 ...... 110 mm ...............76 mm
Zum Bohren in das Becken oder in die
Arbeitsfläche müssen Sie ggf. geeignete
Werkzeuge ausleihen oder anschaffen.
Mindestabstand
Lochmitte-Wand
Maximale Stärke
der Arbeitsfläche
14
Eine gefährliche Situation, welche, wenn sie nicht vermieden wird, zu schweren oder tödlichen Verletzungen führt.
Eine potenziell gefährliche Situation, welche, wenn sie nicht vermieden wird, zu schweren oder tödlichen Verletzungen führen kann.
Eine potenziell gefährliche Situation, welche, wenn sie nicht vermieden wird, zu kleineren oder mittelschweren Verletzungen führen kann.
VORSICHT
WARNUNG
GEFAHR
A
■ Kreuzschlitz- und Flachschraubendreher
■ Stift
■ Bandmaß
■ Wasserwaage
