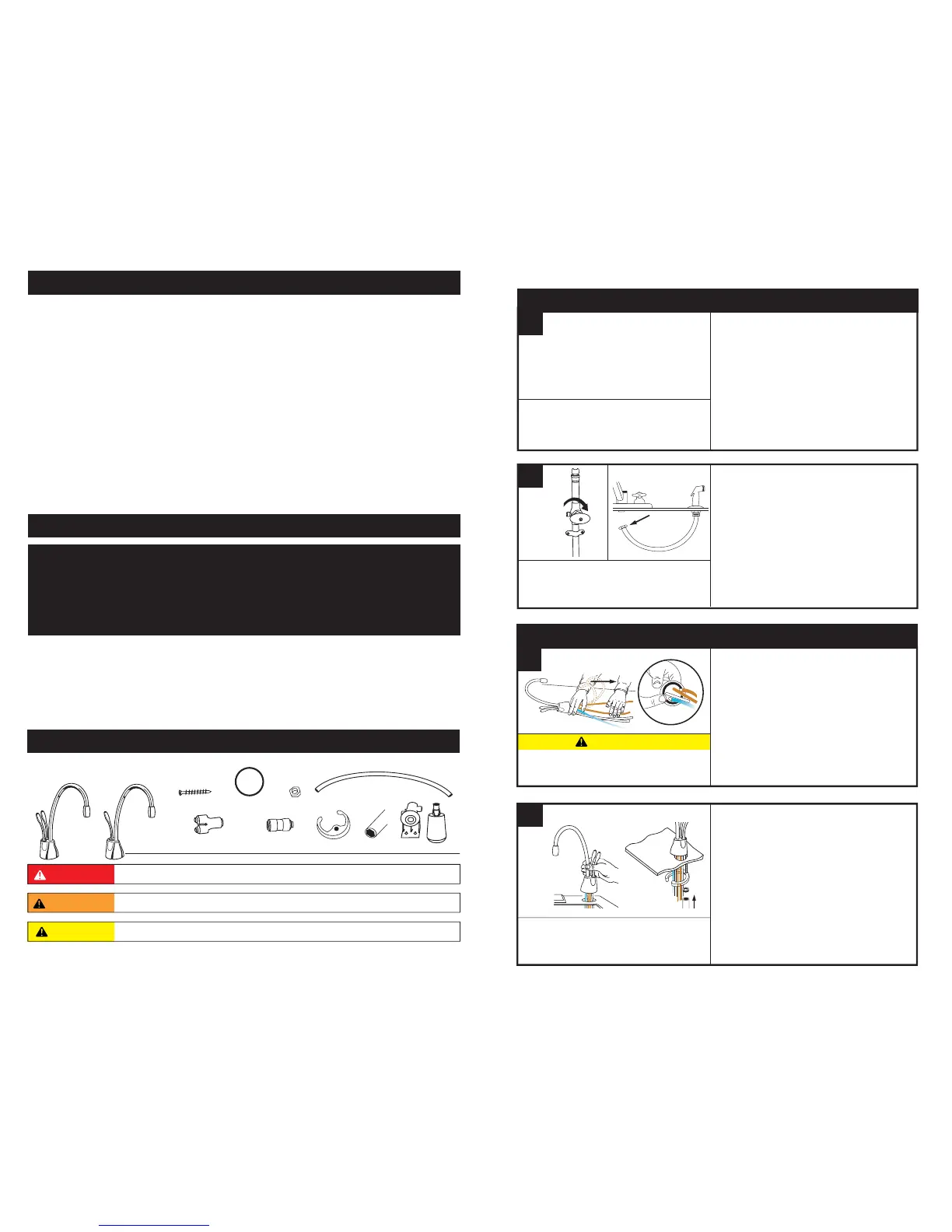

InSinkErator GN1100 - Contenuto Della Confezione

Una situazione pericolosa che, se non evitata, può provocare gravi lesioni personali o addirittura la morte.
Una situazione potenzialmente pericolosa che, se non evitata, può provocare gravi lesioni personali o addirittura la morte.
Una situazione potenzialmente pericolosa che, se non evitata, può provocare danni di piccola o media entità.
B
CONTENUTO DELLA CONFEZIONE
(# '.
4UBIBIANCHIDAMM
6ITIDAMM
!NELLOCIRCOLARE
INGOMMA
#ONNETTORERAPIDOA9
3ISTEMADIFILTRAGGIO
0IASTRADI
MONTAGGIOSEMICIRCOLARE
#HIAVE
ESAGONALE
!NELLOCIRCOLAREINGOMMA
$ADO
ESAGONALE
SOLOPER(# FORNITI
APPARECCHIO PER IL TRATTAMENTO DI ACQUA POTABILE
■
■ Per ottenere risultati ottimali in totale sicurezza, leggere attentamente tutte le istruzioni, le avvertenze e le indicazioni di
attenzione e pericolo prima di installare o utilizzare l’erogatore di acqua bollente a 98 °C.
■
■ Questa particolare unità non è adatta ad usi commerciali.
■
■ Verificare che tutti i cavi e i collegamenti elettrici siano conformi alle normative vigenti.
■
■ Per l’alimentazione del rubinetto è necessario predisporre una presa elettrica standard (con messa a terra) sotto al lavello.
■
■ La presa elettrica per il rubinetto deve essere alimentata in modo continuo.
■
■ Questa presa deve essere dotata di fusibile e non deve essere controllata dallo stesso interruttore a cui è collegato il
dissipatore di rifiuti alimentari. Sono richiesti fusibili/interruttori di circuito da 10 A per alimentazione a 230 V e da 15 A
per alimentazione a 120 V.
■
■ Per garantire il corretto funzionamento dell’unità, non utilizzare cloro. Se nell’acqua sono presenti livelli elevati di cloro,
utilizzare il nostro sistema di filtraggio dell’acqua.
■
■ Per evitare danni o malfunzionamenti dell’unità, la pressione dell’acqua deve essere compresa tra 172 kPa e 862 kPa
(1,7 bar - 8,6 bar; 25 psi - 125 psi). La temperatura ambiente (della stanza) deve essere compresa tra 1 e 38 ºC.
■
■ Lo spostamento delle parti interne del serbatoio provoca un rumore secco: è normale.
■
■ Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un suo agente o da personale
qualificato per evitare pericoli.
INFORMAZIONI PRELIMINARI
■ Cacciavite a stella e a punta piatta
■ Matita
■ Metro a nastro
■ Livella
Attrezzi richiesti (solo in casi particolari):
Attrezzi richiesti:
■ Trapano
■ Impianto di compressione,
adattatore a T o valvola concava
■ Chiave a bussola regolabile
■
■ Sostegni per parete in gesso
■
■ Sega da traforo
■
■ Chiave a bussola lunga
■
■ Pinza foratrice
Se si intende utilizzare l’attacco del miscelatore a doccetta nel lavello per il rubinetto dell’acqua calda, è necessario un tappo da 3,18
mm o un coperchio da 6,35 mm (non fornito) per il tubo di spruzzo del lavello. Vedere il punto 1-B. Per praticare un foro di montag-
gio nel lavello di acciaio inossidabile, è necessaria una pinza foratrice o una sega da traforo da 35 mm - 38 mm per acciaio inossidabile.
ATTREZZI RICHIESTI PER L’INSTALLAZIONE
Danneggiamento dei componenti: non comprimere o
spezzare i tubi in rame. Non piegare la parte finale dei tubi
(gli ultimi 25 mm).
■
■ Far passare i tubi attraverso il foro del
lavello o del piano finché la base non
è posizionata saldamente.
■
■ Sotto al lavello, posizionare la piastra
di montaggio semicircolare e il dado
esagonale sul perno filettato. Verificare
che il rubinetto sia posizionato
all’angolazione desiderata.
■
■ Inserire il cacciavite nel foro della chiave a
tubo esagonale (creando una “T”) e utilizzarla
per serrare il dado e fissare il rubinetto.
■
■ Estrarre dalla confezione i componenti del
rubinetto dell’acqua calda.
■
■ Sistemare con attenzione i tubi in rame su
una superficie piana fissa.
■
■ Verificare che l’anello circolare nero sia
posizionato correttamente nella base della
testa del rubinetto (la scanalatura nella
parte interna inferiore del rubinetto).
B
ATTENZIONE
Potrebbe essere necessario richiedere aiuto per
posizionare e contemporaneamente fissare il rubinetto.
2
A
INSTALLAZIONE DEL RUBINETTO
PREPARAZIONE
INIZIA DA QUI
LA CORRETTA INSTALLAZIONE RICHIEDE DALLE 2 ALLE 4 ORE CIRCA
■
■ Identificare il luogo in cui installare il rubinetto,
il serbatoio e il filtro (se necessario).
■
■ Verificare che lo spazio disponibile sia
sufficiente (vedere la tabella a sinistra)
affinchè le maniglie del rubinetto possano
essere completamente aperte.
■
■ Verificare che il piano non sia troppo spesso
(vedere la tabella a sinistra).
■
■ Verificare che sia disponibile una presa
elettrica (con messa a terra) sotto al lavello.
■
■ Chiudere la valvola centrale dell’acqua.
■
■ Se si utilizza l’attacco del tubo del
miscelatore con doccetta del lavello,
rimuovere il dado che collega l’attacco del
miscelatore alla parte inferiore del rubinetto.
■
■ Utilizzando una chiave a bussola regolabile,
rimuovere il dado che collega la flangia del
miscelatore a doccetta al relativo attacco.
■
■ Chiudere l’apertura dell’attacco (foro) con
un coperchio o un tappo (non fornito).
1
La presa elettrica per il rubinetto deve essere
alimentata in modo continuo e deve essere dotata
di fusibile. Non deve essere controllata dallo
stesso interruttore a cui è collegato il dissipatore
di rifiuti alimentari.
HC1100 ...... 100 mm ...............76 mm
GN1100 ...... 110 mm ...............76 mm
Se è necessario praticare dei fori sul lavello
o sul piano, noleggiare o
acquistare gli attrezzi adatti.
Spazio minimo richiesto
dal centro del foro
alla parete
Spessore massimo
del piano
(profondità)
34
ATTENZIONE
AVVERTENZA
PERICOLO
A
■ Cacciavite a stella e a punta piatta
■ Matita
■ Metro a nastro
■ Livella
