AFVOERLEIDING
VANWATER
TOEVOERLEIDING
NAARKRAAN
6%2'2%.$%,).'
Monteer de tank verticaal zodanig dat er onder
de tank ruimte is voor afvoer, indien nodig.
Draai schroeven NIET te vast aan.
■
■ Boor gaatjes (3 mm) bij de markeringen.
■
■ Draai de schroeven in de voorgeboorde
gaten en laat 6,4 mm naar buiten steken.
■
■ Hang de tank aan de schroeven.
■
■ Draai de schroeven vast met slechts een
halve slag naar rechts.
B
A
■
■ Kies een plaats onder het aanrecht om de
tank verticaal te monteren binnen bereik
van de water- en elektrische leidingen.
Plaats de tank maximaal 400 mm of van
de waterleidingen en 760 mm van een
standaard geaard stopcontact.
■
■ Houd de tank op de gewenste plaats voor
montage en gebruik een potlood om de
plaats te markeren voor de twee
bevestigingsschroeven.
Beschadiging: De tank moet worden gemonteerd binnen 400 mm
van de kraan en 760 mm van een geaard stopcontact. De leidingen
mogen niet worden uitgerekt.
3
■
■ Plaats zonder de grijze knop in te drukken
de fitting aan het eind van de blauwe
leiding op de linker plastic fitting op de
tank en druk hem in tot de leiding op zijn
plaats klikt. (1)
■
■ Schuif de flexibele witte leiding over de
geribbelde middelste fitting en schuif
hem ongeveer 12 mm naar beneden. (2)
4
1
2
A
Beschadiging: Beknelde of geblokkeerde waterleidingen
kunnen de watertank beschadigen.
■
■ Schuif de kleine witte leiding over
de rechter gladde fitting en schuif hem
ongeveer 12 mm naar beneden. (3)
■
■ Zorg dat de leidingen niet scherp
gebogen zijn.
B
3
Bijgeleverde schroeven zijn alleen bestemd
voor hout. Gebruik andere bevesting (niet
bijgeleverd) voor muren.
Laat 12 mm
vrij voor
hangende tank.
WAARSCHUWING
VOORZICHTIG
VOORZICHTIG
De tank moet
waterpas worden
gemonteerd voor
juiste werking.
Beschadiging: Rek de koperen leiding niet verder
uit dan de geleverde 40 cm.
VOORZICHTIG
Persoonlijk letsel: Plaats het filter niet boven een stopcontact of
elektrisch apparaat. Installeer de kop en de beugel zodanig dat
leidingen normaal lopen zonder scherpe bochten.
Beschadiging: Leg leidingen zonder scherpe bochten langs de bin-
nenkant van de ruimte onder de gootsteen. De leidingen moeten om
goed te passen recht en braamloos worden afgekort.
B
■
■ Bepaal lengte van gewenste leiding en
kort deze op maat recht en braamloos af.
■
■ Steek de witte leiding (9,5 mm) in de
toevoerzijde van de filterkop tot hij niet
verder kan. Duw nogmaals aan om te
zorgen dat de leiding goed zit.
■
■ Steek de andere witte leiding in de
afvoerzijde van de filterkop tot hij niet
verder kan. Duw nogmaals aan om te
zorgen dat de leiding goed zit.
D
■
■ Kies zodanig een plaats voor het filter
dat het vervangen kan worden en bepaal
waar de gaten voor de filterkop en de
beugel moeten worden geplaatst.
■
■ Boor gaten (3 mm) en bevestig de beugel
met schroeven tegen de muur en draai ze
niet te vast aan.
■
■ Verwijder de rode kap van het filter, plaats
de filtercassette in de filterkop en draai
naar rechts tot de pijl “LOCK” (vergrendeld)
samenvalt met de pijl op de beugel.
van filter of
watertoevoer
C
■
■ Plaats de koperen leiding(en) van de kraan
in de snel-aansluiting. Druk nogmaals
aan om u van een stevige verbinding
te verzekeren.
■
■ Sluit de witte leiding van de rechter afvoer
op de filterkop aan op de snel-aansluiting tot
hij stopt. Druk nogmaals aan om u van een
stevige verbinding te verzekeren.
HC1100 GN1100
van water-
toevoer
naar kraan
WAARSCHUWING
VOORZICHTIG
Als u een leiding van de snel-aansluiting wilt losmaken,
drukt u de ring in en trekt u de leiding naar buiten.
5
A
EEN FILTER INSTALLEREN
Beschadiging: Zorg dat de leidingen correct zijn
aangesloten en zijn ingedrukt zoals voorgeschreven.
19
Er zijn voor de aansluitingen geen slangklemmen nodig.
■
■ Tijdens het vervangen van het filter plaatst
u voor het opvangen van het water een
transparante leiding (150 mm) over het
afvoergat links in de filterkop.
Tijdens het vervangen van het filter loopt normaal
ongeveer 60 ml water weg.
van filter of
watertoevoer

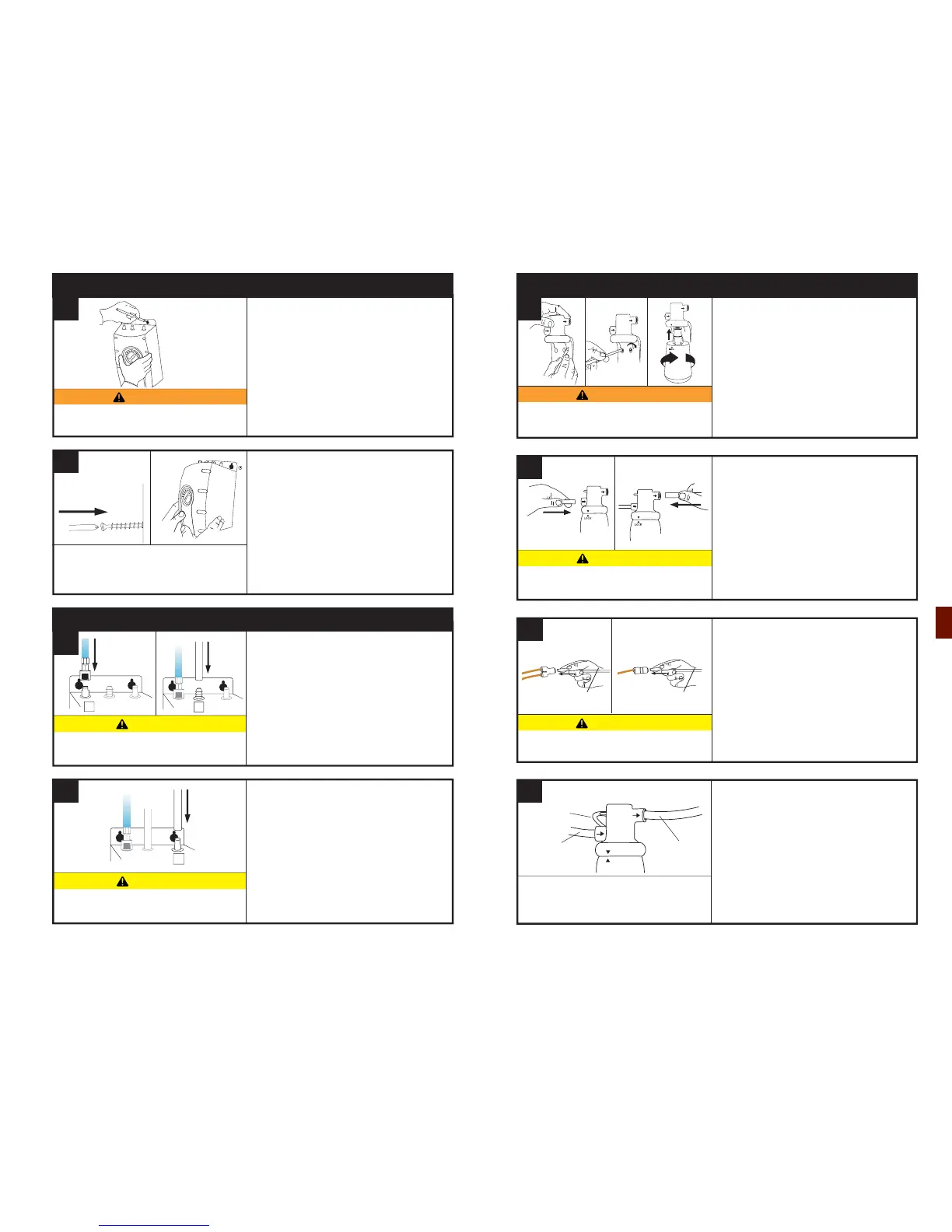

DE TANK MONTEREN
DE KRAAN OP DE TANK AANSLUITEN
