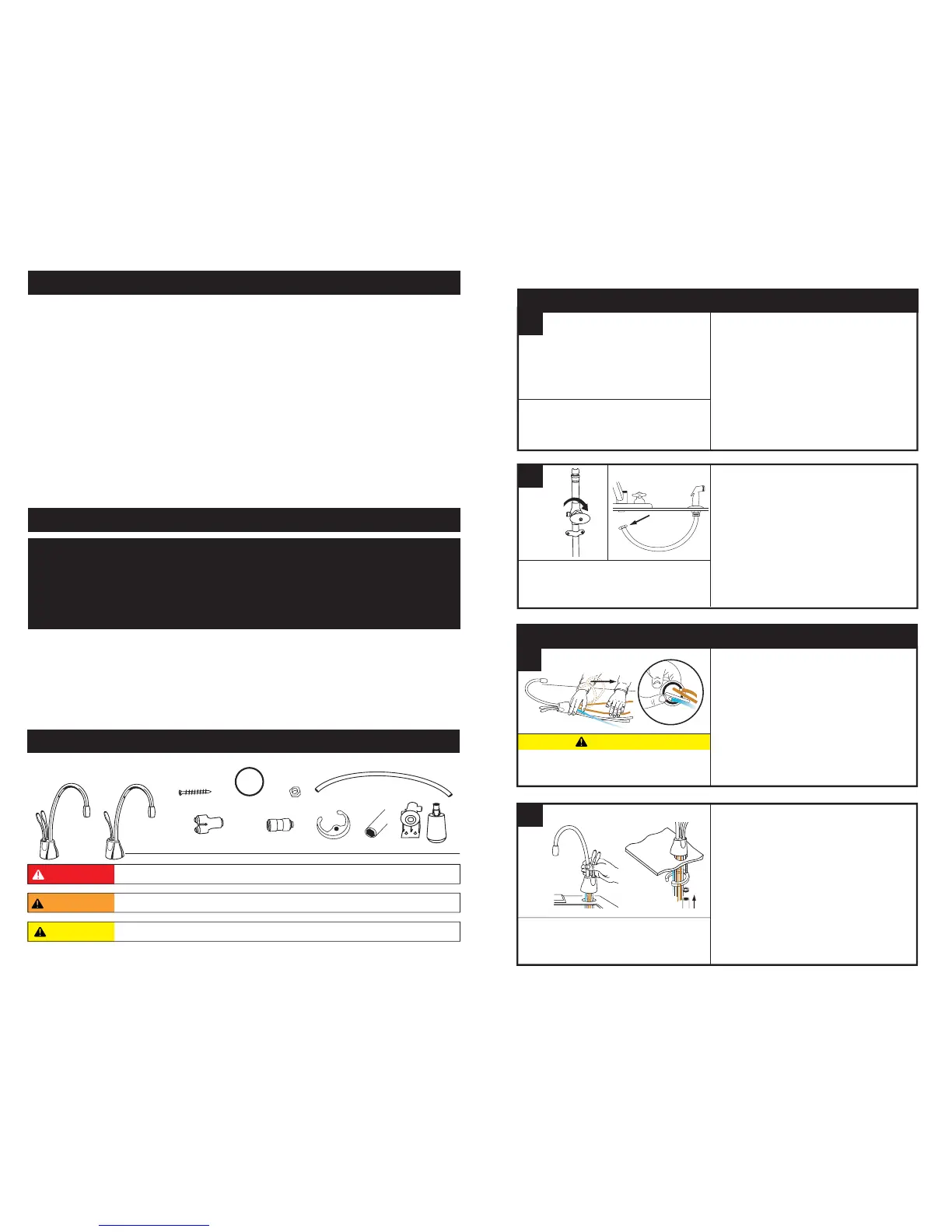

Uma situação de perigo iminente que, se não for evitada, resultará em morte ou ferimentos sérios.
Uma situação potencialmente perigosa que, se não for evitada, pode resultar em morte ou ferimentos sérios.
Uma situação potencialmente perigosa que, se não for evitada, pode resultar em ferimentos leves ou moderados.
B
NESTE PACOTE
(# '.
4UBOSBRANCOSDEMM
0ARAFUSOSDE
MM
/2INGDEBORRACHA
#ONECTORDEENGATE
RÈPIDOEMh9v
3ISTEMADEFILTRO
0LACADEMONTAGEM
SEMICIRCULAR
&ERRAMENTA
HEXAGONAL
#ONECTORESDE
ENGATERÈPIDO
0ORCA
HEXAGONAL
SOMENTEPARAA(# FORNECIDOS
■
■ Para a sua satisfação e segurança, leia todas as instruções, cuidados, advertências e perigos antes de instalar ou de
usar este sistema de água filtrada a 98ºC diretamente na torneira.
■
■ Esta unidade específica não é destinada ao uso comercial.
■
■ Certifique-se que toda a fiação e as conexões elétricas estejam em conformidade com os códigos locais.
■
■ Uma tomada de energia elétrica padrão aterrada é necessária sob a pia para fornecer energia elétrica à torneira.
■
■ A tomada de energia elétrica da parede que fornece energia elétrica à torneira deve fornecer energia elétrica continuamente.
■
■ A tomada deve ter um fusível e não deve ser controlada pelo mesmo interruptor de parede que opera o
triturador de resíduos alimentares. O fusível/disjuntor deve ser de 10 A para 230 Volts e 15 A para 120 Volts.
■
■ Para garantir operação correta, esta unidade não deve ser lavada com cloro. Se você suspeitar que existem níveis
elevados de cloro na água, recomenda-se usar o sistema de filtragem de água.
■
■ Para evitar danos ou a operação não-apropriada da unidade, a pressão da água deve estar entre 172 kPa - 862 kPa
(1,7 bar - 8,6 bar; 25 psi - 125 psi). A temperatura ambiente deve estar entre 1ºC e 38ºC.
■
■ Peças móveis dentro do tanque causam um ruído de batidas normal.
■
■ Se o cabo de energia elétrica for danificado, ele deve ser substituído pelo fabricante, seu agente de assistência técnica
ou pessoas similarmente qualificadas para evitar um perigo.
O QUE VOCÊ DEVE SABER ANTES DE COMEÇAR
■ Chaves de fenda Phillips e
convencional
■ Lápis
■ Trena
Equipamento necessário:
Equipamento necessário:
■ Furadeira
■ Conexão de compressão,
Conexão T ou válvula
■ Chave ajustável
■
■ Âncoras para drywall
■
■ Tupia
■
■ Chave para torneira
■
■ Punção
Se você pretende usar o furo do chuveiro na pia da torneira de água quente, será necessário um plugue de 3,18 mm ou
uma tampa de 6,35 mm (não fornecidos) para a linha da mangueira do chuveiro da pia. Ver Etapa 1-B. Se for necessário
um furo de montagem na pia de aço inoxidável, pode ser necessário um punção ou uma tupia de 35mm - 38mm para
cortar aço inoxidável.
O QUE VOCÊ PRECISA PARA INICIAR
Danos possíveis: Não pince ou rompa a tubulação
de cobre. Não distorça os últimos 25mm
de tubulação.
■
■ Insira os tubos pelo furo na
pia ou topo até que a base esteja firme.
■
■ Da parte inferior da pia, coloque a placa
de montagem semicircular e a porca
hexagonal na haste com rosca. Assegure-
se que o cabeçote da torneira esteja no
ângulo desejado.
■
■ Insira uma chave de fenda no furo ao
lado da ferramenta hexagonal (criando
um “T”), e use a ferramenta para apertar
e fixar a torneira.
■
■ Abra os componentes da torneira de
água quente.
■
■ Em uma superfície firme e plana, endireite a
tubulação do cobre cuidadosamente.
■
■ Assegure-se que o O-ring preto seja
colocado apropriadamente na base do
cabeçote da torneira (a ranhura na parte
inferior da torneira).
B
CUIDADO
Pode ser necessário um assistente para segurar
a torneira em seu lugar, enquanto ela é fixada.
2
A
COMO INSTALAR A TORNEIRA
PREPARAÇÃO
COMECE AQUI
UMA INSTALAÇÃO CORRETA DEVE LEVAR CERCA DE 2-4 HORAS
■
■ Identifique os locais para a torneira,
tanque e filtro (se aplicável).
■
■ Verifique para se certificar que existe folga
apropriada (ver à esquerda) para que a
torneira possa ser aberta totalmente.
■
■ Verifique para se certificar que o balcão
não seja muito grosso (ver tabela
à esquerda).
■
■ Certifique-se que haja uma tomada elétrica
aterrada sob a pia.
■
■ Desligue o suprimento de água.
■
■ Se estiver usando o furo da mangueira
do chuveiro da pia, remova a porca que
conecta a mangueira do chuveiro na
parte inferior da torneira.
■
■ Usando uma chave ajustável, remova a
porca que conecta o flange da arruela do
chuveiro no furo do chuveiro.
■
■ Feche a abertura da mangueira com um
plugue ou tampa (não fornecido).
1
A tomada da parede para a torneira deve ter energia
elétrica fornecida a ela continuamente e deve ter
um fusível. Ela não deve ser controlada pelo mesmo
interruptor de parede que opera o triturador de
resíduos alimentares.
HC1100 ......... 100mm ................. 76mm
GN1100 .......... 110mm ................. 76 mm
Se for necessário furar através da parte superior
da pia, pode ser necessário alugar ou
adquirir as ferramentas apropriadas.
Mínimo exigido a partir
do centro do furo
até a parede
Espessura máxima
do balcão
(profundidade)
22
CUIDADO
ADVERTÊNCIA
PERIGO
A
■ Chaves de fenda Phillips e convencional
■ Lápis
■ Trena
■ Nível
