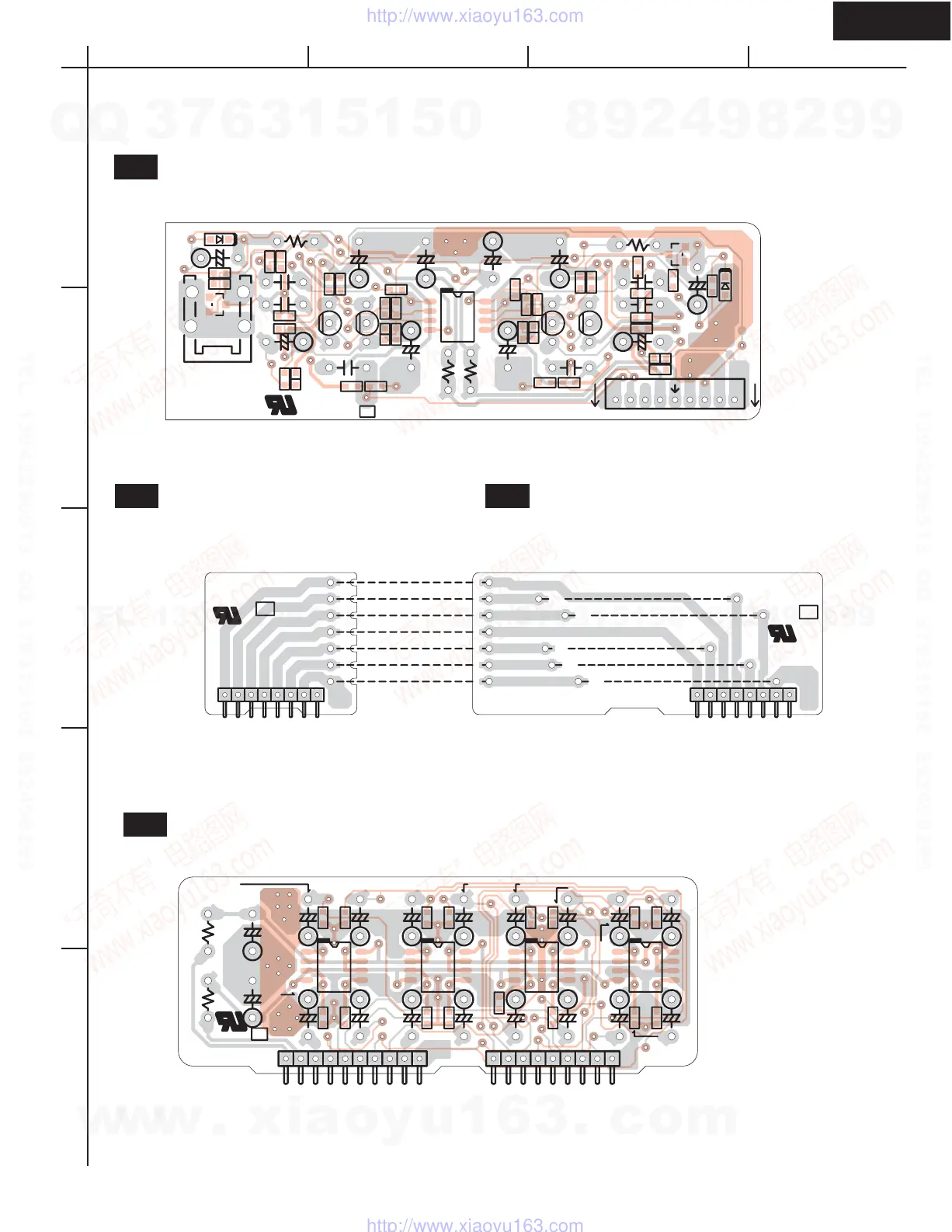

PRINTED CIRCUIT BOARD VIEWS-3
DHC-9.9
U16
AMPLIFIER PC BOARD (NAETC-9073)
Side-A
C4733
C4734
C4735
C4736
C4737
C4740C4741
Q4720
Q4721
Q4722
Q4723
R4720
R4721
R4722
R4723
R4724
R4725
R4726
R4727
R4730
R4731
R4732
R4733
R4734
R4735
R4736
R4737
R4740
R4741
C4720
C4721
C4722
C4723
C4724
C4725
C4726
C4727
P4110
P4111
C4730
C4731
C4732
1
1
1
1
25139073
NCETC-9073
1
U02
PHONO PC BOARD (NAASP-9051)
Side-A
C4057
C4058
C4059
C4060
C4061
C4062
C4063
C4064
C4065
C4066
C4067
C4068
C4069
C4070
C4079
C4080
D4001
D4002
C4177
P4030
Q4017
Q4018
Q4019
Q4020
Q4021
Q4022
Q4023
R4081
R4082
R4083
R4084
R4085
R4086
R4087
R4088
R4089
R4090
R4091
R4092
R4093
R4094
R4095
R4096
R4097
R4098
R4099
R4100
R4101
R4102
R4113
R4114
R4133
R4134
R4135
R4136
C4178
R4177
P4202
R4178
C4175
C4176
R4175
R4176
R4179
R4180
25139051
NCASP-9051
0
U05
CONNECTOR PC BOARD
(NAETC-9054)
U04
CONNECTOR PC BOARD
(NAETC-9053)
Component side Component side
P4101
J40027
J4005
7
J40017
J40047
J4003
7
J40067
J40077
J4012
30
J4008
25
J4010
30
J4009
30
J4011
30
P4100
25139054
NCETC-9054
1
25139053
NCETC-9053
1
