英特尔台式机主板 DG965WH 产品指南
连接到 HD Audio Link（HD 音频链路）接头连接器
图 22 中的 A 显示了 HD Audio Link（HD 音频链路）接头连接器的位置。表 11 列出了该
接头连接器的引脚分配。
表 11. HD Audio Link（HD 音频链路）接头连接器信号名称
引脚 信号名称 引脚 信号名称
1 BLCK 2
Ground（接地）
3 RST 4 3.3V/1.5V I/O
5 SYNC 6
Ground（接地）
7 SDO 8 3.3V_CORE
9 SDI 10 +12V
11
No connection（未连接）
12
Key（无引脚）
13
No connection（未连接）
14 3.3V/1.5V STBY
15
No connection（未连接）
16
Ground（接地）
连接到灵活音频系统
安装好 SigmaTel 音频驱动程序后，便可启用多声道音频功能。图 23 显示了背面板音频连接器。
下表列出了默认的连接器分配。这些连接器通过音频驱动程序接口可实现任务重新分配功能。
项目 说明
A
环绕左、右声道／任务重新分配插孔
B 音频中心声道和低频音效加强声道 (LFE)（超低音）／
任务重新分配插孔
C
音频线路输入／侧方环绕左、右声道／任务重新分配插孔
D
音频线路输出／任务重新分配插孔
E
话筒输入／任务重新分配插孔
F S/PDIF 光纤数字音频线路输出

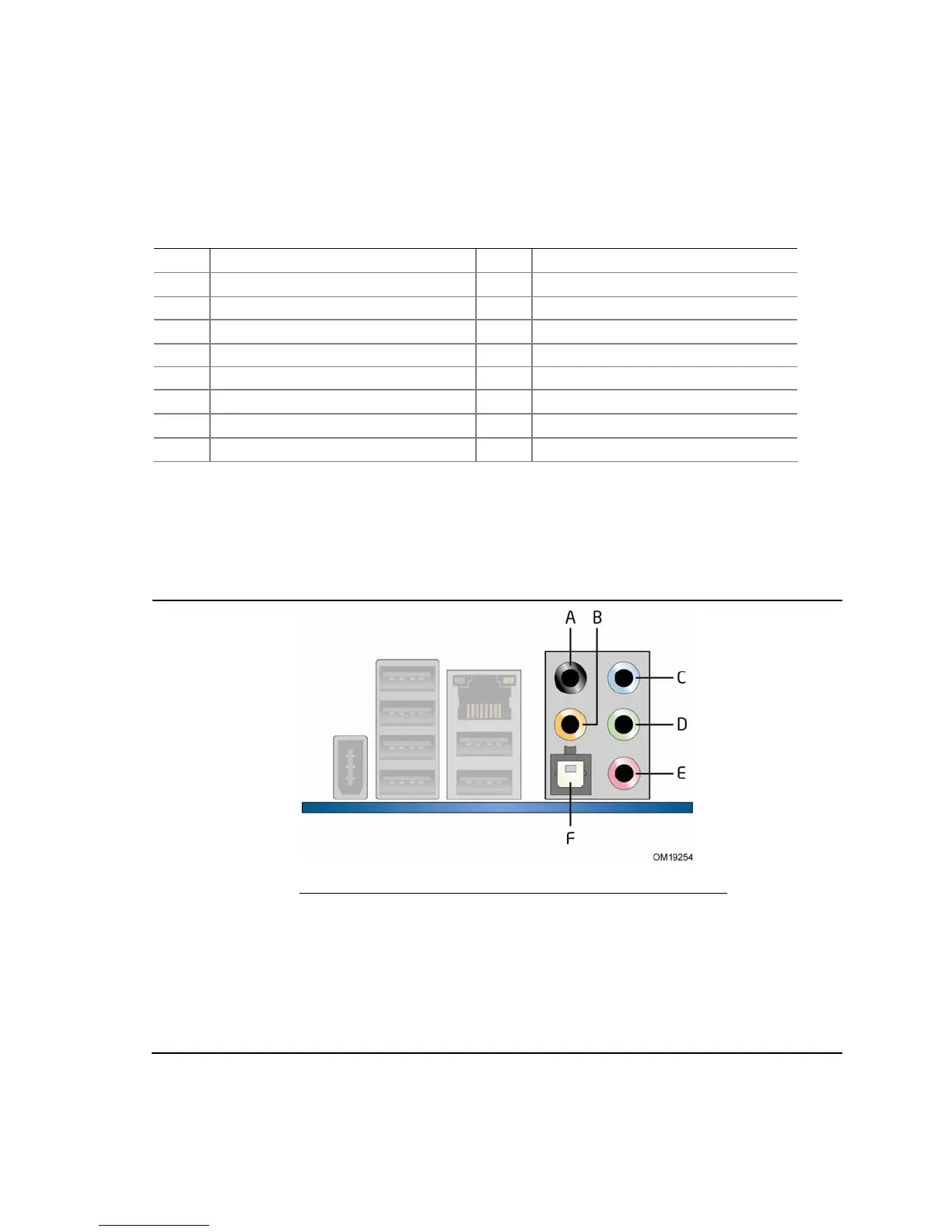

图 23. 背面板音频连接器
48
