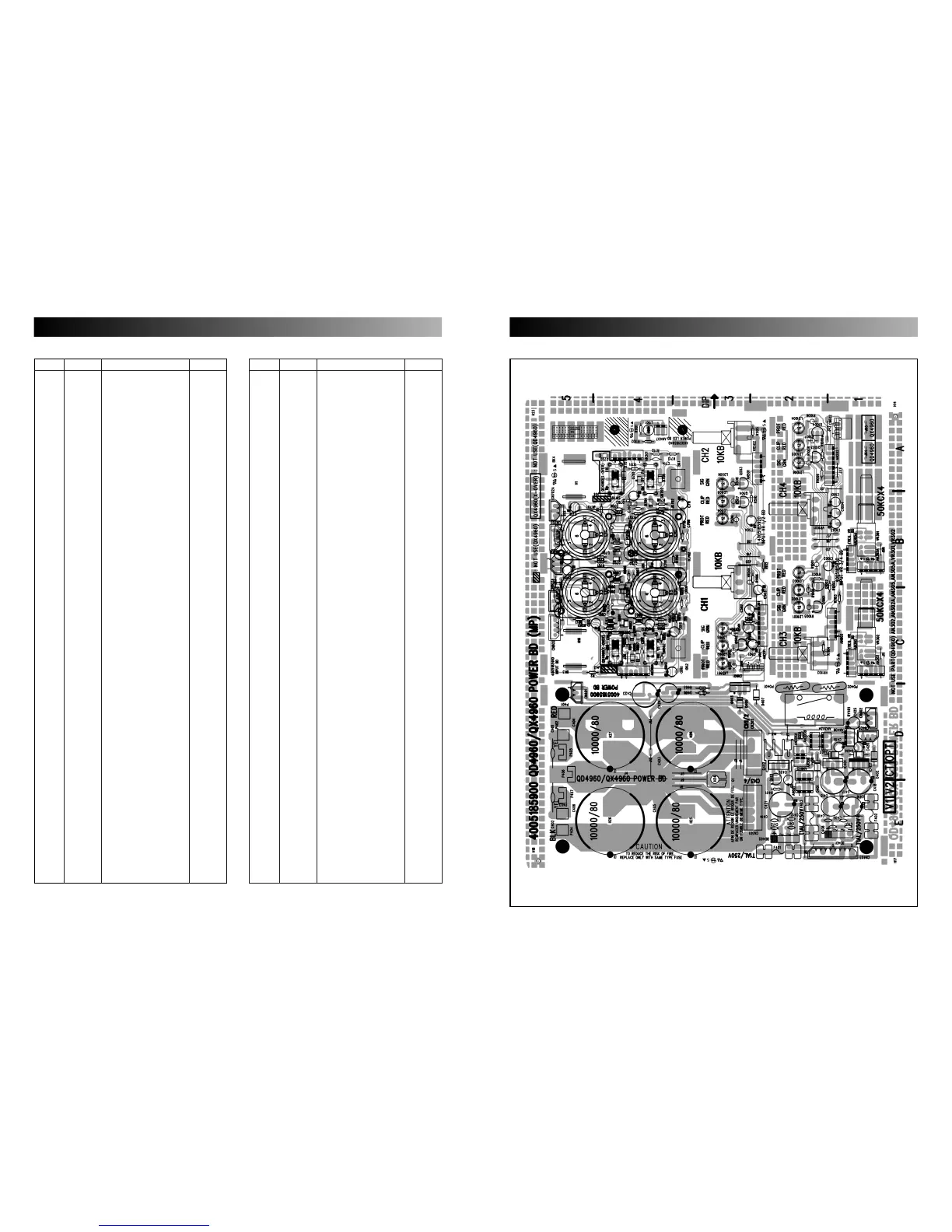

TOP AND BOTTOM VIEW OF P.C. BOARD
54
C605, C610, 3609392120-T CAP MA 0.0039UF 100V J 0.0039/100 (M)
C613, C623
C614, C617 3609683120-T CAP MA 0.068UF 100V J 0.068/100 (M)
C615 3539104531-A CAP CE Y 100000PF 50V Z AXIAL 100000P
C616, C618 3409247071-T CAP AF RSG 47UF 50V 6P 47/50
C624-627 3509331231-A CAP CE B 330PF 50V K AXIAL 330P
CN2, CN304,
4428595003 LW5267/LWB0640/2.5MM-03P CN 3P
CN306
CN201 4428595008 LW5267/LWB0640/2.5MM-08P CN 8P
CN202 4355923806 CONNECTOR WAFER 06P (J.ST) CN 6P
CN203A, 4355923804 CONNECTOR WAFER 04P (J.ST) CN 4P
CN203B
CN301 4428595006 LW5267/LWB0640/2.5MM-06P CN 6P
CN302, 4428595005 LW5267/LWB0640/2.5MM-05P CN 5P
CN305
D111 2058100996 DIODE RECTIFIER LT1N4006 (4007) 1N 4006
D201-209, 2058304100 DIODE IN4148 1N 4148
D214,
D301-309,
D314,
D601-603
D210-211, 2058322100 DIODE 1SS145 ROHM ISS 145
D310-311
D212-213, 2058100110 DIODE PS2010 PYUNG CHANG PS 2010
D312-313
IC102 2118050410 IC TA7317P TOSHIBA TA 7317P
IC601-603 2118010432 IC NJM2068DD JRC NJM 2068DD
J201, J301 4408194903 PIN HEADER 3P PIN 3P
L201, L301 2648099940 COIL INDUCTOR 1.2UM 1.2uH
PO201, PO301
2438007994 POSISTOR PTH 59F04 BE 471TS BE471TS
PO303 2438007993 POSISTOR PTH 9M04 BE 222TS 2F BE222TS
PO304 2438007995 POSISTOR PTH 9M04 BH 471TS 2F BE471TS
Q101, 2008606108-T TR NPN KTC2240BL (KTC 3200BL) KTC 2240BL
Q204-205,
Q209,
Q304-305,
Q309
Q201, Q210, 2008206104-T TR PNP KTA 1268BL KTA 1268BL
Q217-218,
Q301, Q310,
Q317-318
Q202-203, 2008206106-T TR PNP KTA2400G KEC KTA 2400G
Q302-303
Q206, Q306 2008005999 TR PNP 2SA 1546 NEC 2SA 1546
Q207, Q307 2008405999 TR NPN 2SC4001 NEC 2SC 4001
Q208, Q308 2008400960 TR NPN 2SC 1567A-R MATSUSHITA 2SC 1567A
Q211, Q311 2028407990 TR NPN 2SC 3298A (Y), KTC4370A (Y) 2SC 3298A
Q212, Q312 2028107984 TR PNP 2SA 1306A (Y), KTA1659A (Y) 2SA 1306A
Q213, Q215, 2028427998 TR 2SC 3856 W/ACC 2SC 3856
Q313, Q315,
Q214, Q215, 2028117994 TR PNP 2SA 1492 W/ACC 2SA 1492
Q314, Q316
Q601-606 2028821134-T FET 2SK372 BL-TYPE 4 2SK 372
R110, R114 3009822973 RES CF 8.2K 1/5W J N 8.2K
R111, 3009104973 RES CF 100K 1/5W J N 100K
R352-353
R112, R202, 3009473973 RES CF 47K 1/5W J N 47K
R210-212,
R302,
R310-312,
R612
R113 3009682973 RES CF 6.8K 1/5W J N 6.8K
R115-116, 3009223973 RES CF 22K 1/5W J N 22K
R255-256,
R268, R271,
R273,
R365-366,
R368,
R371, R373
R201, R301 3009271973 RES CF 270 1/5W J N 270
R203, R303 3003120953 RES CF 1.2K 1/5W FN 1.2K 1%
R204, 3009561973 RES CF 560 1/5W J N 560
R208-209,
R304,
R308-309
Ref No. Part No. ValueDescription
R205, R305, 3009123973 RES CF 12K 1/5W J N 12K
R624
R206, R306, 3009102973 RES CF 1K 1/5W J N 1K
R623
R207, R307 3009121973 RES CF 120 1/5W J N 120
R213, R313 3009100973 RES CF 10 1/5W J N 10
R214-215, 3089820275 RES NFR 82 1/4W J R PHILKO FR 82
R314-315
R216, R316 3009182973 RES CF 1.8K 1/5W J N 1.8K
R217, R317 3009471973 RES CF 470 1/5W J N 470
R218-219, 3002220953 RES CF 22K 1/5W F N 22K 1%
R318-319
R220-221, 3089100275 RES NFR 10 1/4W J R PHILKO FR 10
R320-321
R222-223, 3089221275 RES NFR 220 1/4W J R PHILKO FR 220
R226-229,
R322-323,
R326-329
R224-225, 3009333973 RES CF 33K 1/5W J N 33K
R324-325
R230-231, 3089332275 RES NFR 3.3K 1/4W J R PHILKO FR 3.3K
R330-331
R232-233, 3089479275 RES NFR 4.7 1/4W J R PHILKO FR 4.7
R238-239,
R332-333,
R338-339
R234-235, 3079101275 RES ERD-2FCVG 101T 1/4W R FR 100
R240-241,
R334-335,
R340-341
R236-237, 3049478783 RES CE 0.47 5W J T HAN NAE 0.47 5W
R242-243,
R336-337,
R342-343
R250, R350 3039479575-T RES MO 4.7 2W J RADIAL 4.7/2W
R251, R351 3039100575-T RES MO 10 2W JR 10 2W
R258, R358 3009224973 RES CF 220K 1/5W J N 220K
R269, R369 3009103973 RES CF 10K 1/5W J N 10K
R270, R272, 3009221973 RES CF 220 1/5W J N 220
R370, R372
R275, R357 3009683973 RES CF 68K 1/5W J N 68K
R354 3009184973 RES CF 180K 1/5W J N 180K
R601-603, 3003324953 RES CF 3.24K 1/5W F N 3.24K 1%
R617
R604 3002470953 RES CF 47K 1/5W F N 47K 1%
R605 3003470953 RES CF 4.7K 1/5W F N 4.7K 1%
R606, R608, 3002150953 RES CF 15K 1/5W F N 15K 1%
R610, R615
R607, R611 3003115953 RES CF 1.15K 1/5W F N 1.15K 1%
R609 3004806953 RES CF 806 1/5W FN 806 1%
R613 3009823973 RES CF 82K 1/5W J N 82K
RL201 5528009950 RELAY CR 323 DC24V CR323
SP1-4 4438090210 TERMINAL BINDING POST 2P BINDING POST
VR201, 3248347110 RES SEMI RH 470 SIDE ADJ 470B
VR301
Ref No. Part No. ValueDescription
