Inter-m R300 PLUS - Connectique

29
R150 PLUS/300 PLUS/500 PLUS
AMPLIFICATEUR PROFESSIONNEL
French
Connectique
Connectique
Les produits INTER-M sont câblés aux normes agréées par les professionnels et suivant les pratiques
généralement utilisées dans le monde entier.

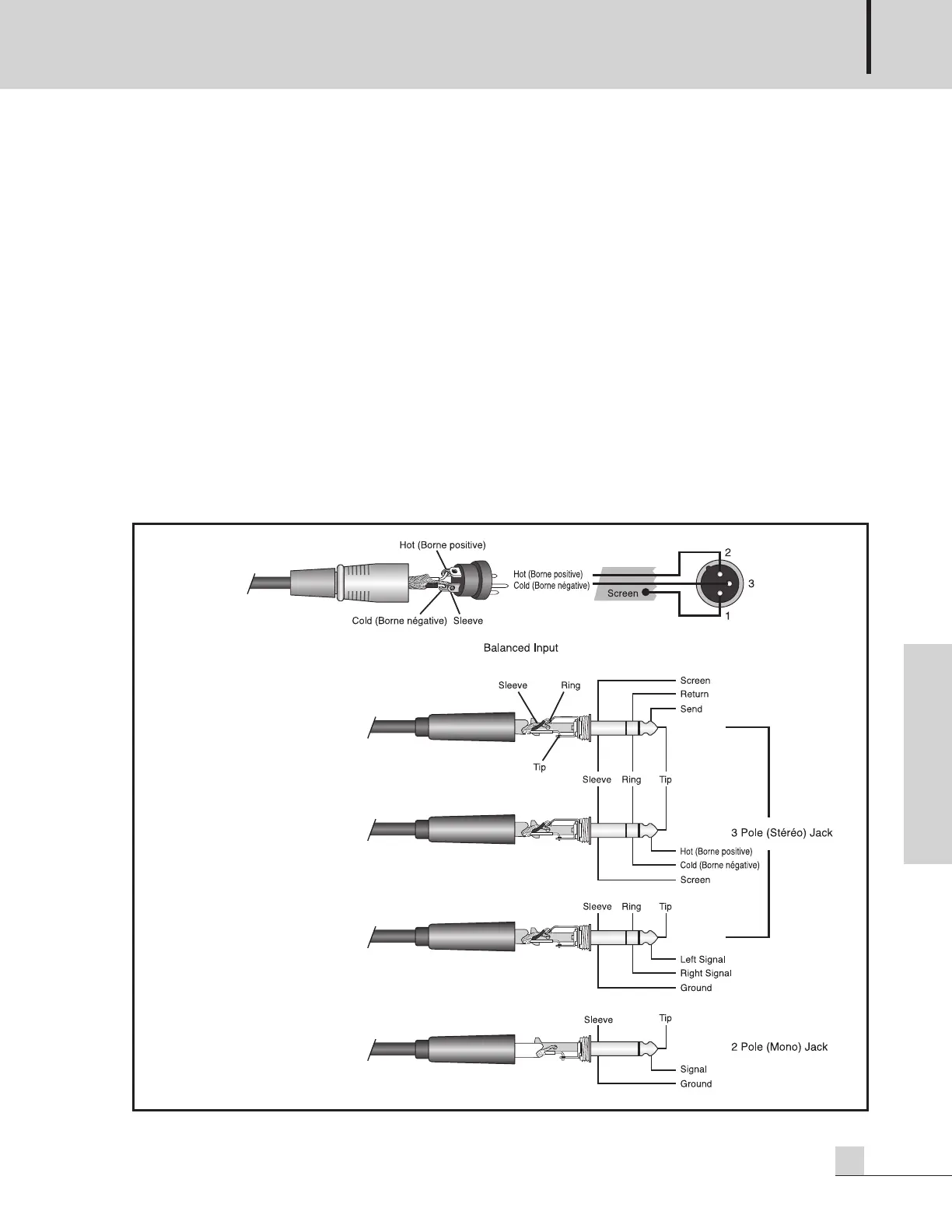

CONNECTEURS SYMETRIQUES TYPE XLR :
Les connecteurs XLR sont configurés comme suit :
- Broche 1 = Ground = Masse
- Broche 2 = Hot (+) = Point Chaud (+)
- Broche 3 = Cold (-) = Point Froid (-)
JACK SYMETRIQUE 6,35mm :
Les connecteurs au format jack 6,35mm sont configurés comme suit :
Pointe= Tip / Hot = Point Chaud (+)
Anneau = Ring / Cold = Point Froid (-)
Tige = Sleeve / Ground = Masse
Câble d’insert
Câble pour entrée niveau ligne
Câble stéréo pour casque
Câble pour entrée/sortie
asymétrique type:
AUX Send
(départ d’auxilliaire/effet)
AUX Return
(retour d’auxilliaire/effet)
