126
A
B
Accertarsi, prima dell'utilizzo della macchina, che la stessa sia
provvista di tar ghetta. In caso contrario non utilizzar e la mac-
china ed avvertire immediatamente il rivenditore.
La targhetta di identificazione con le caratteristiche tecniche è
posizionata sul telaio.
Controllare che le caratteristiche di corr ente alla pr esa (V/Hz)
siano quelle riportate sulla targhetta.

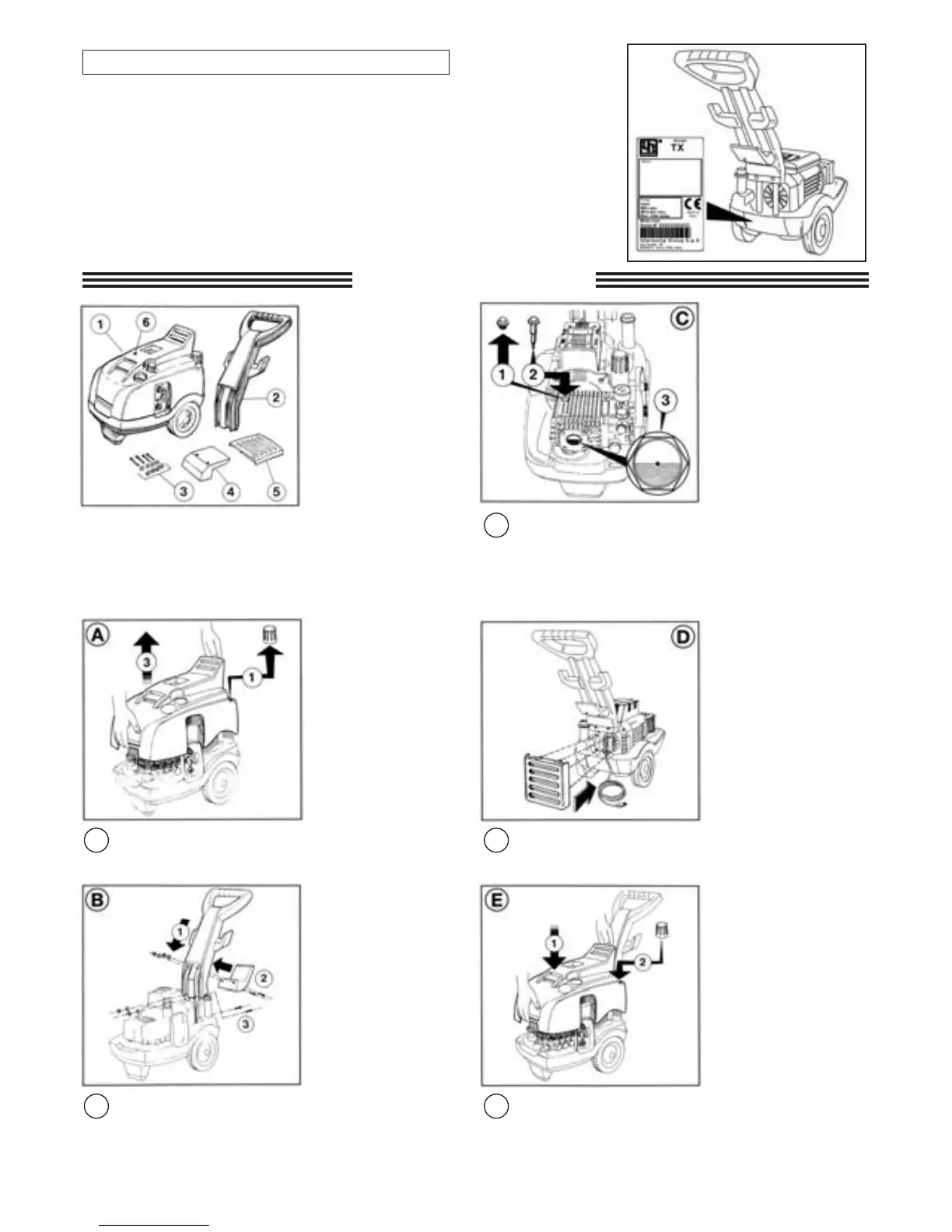

4.2 - TARGHETTA DI IDENTIFICAZIONE
5 - INSTALLAZIONE
Corpo macchina
Manico
Kit viti + rondelle + dadi
Gancio raccogli tubo
Griglia di aerazione
Pomolo fissaggio carenatura
Sfilare il tappo del serbatoio detergente
Svitare pomolo fissaggio carenatura
Togliere la carenatura
C
Sostituire il tappo rosso di viaggio (Fig. 1) con il tappo
giallo e nero munito di astina per il contr ollo livello olio
(Fig. 2).
Verificare che il livello dell’olio sia a metà della spia
(Fig. 3).
D
Inserire la griglia di aerazione negli appositi fori e pr e-
mere a fondo.
E
Riposizionare la carenatura.
Innestare il tappo del serbatoio detersivo.
Serrare pomolo fissaggio carenatura.
Inserire il manico nelle apposite guide.
Fissare manico e gancio raccoglitubo alle guide uti-
lizzando le viti, dadi e r ondelle in dotazione.
Fissare il manico nella parte bassa utilizzando le viti,
dadi e rondelle in dotazione.
