5.1 - COLLEGAMENTO IDRAULICO

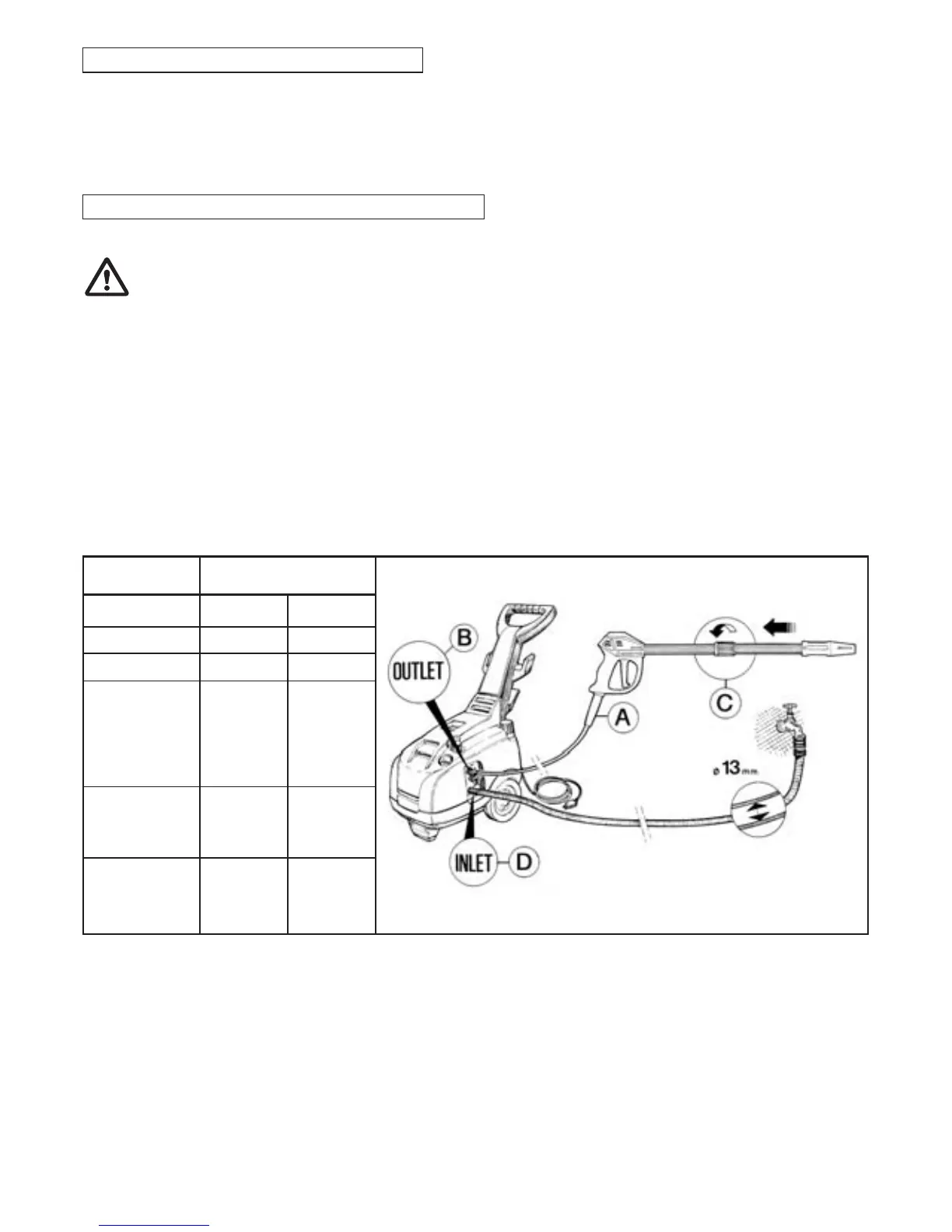

1- Collegare una estremità del tubo alta pressione alla Pistola automatica (A) e l'altra
al raccordo di mandata "OUTLET" serrando a fondo la ghiera di fissaggio (B).
2- Completare l'assemblaggio della lancia montando la parte superior e su quella fissa
serrando con cura (C).
5.2 - ALLACCIAMENTO ALLA RETE IDRICA
IMPORTANTE
Assicurarsi che la macchina sia alimentata con acqua pulita. Il funzionamento a secco o l'ali-
mentazione con acque sporche, sabbiose o contenente prodotti chimici corrosivi provoca gravi
danni alla macchina stessa.
Se si desidera alimentar e l’idropulitrice tramite aspirazione libera, è suf ficiente immergere l’e-
stremità del tubo di alimentazione nell’acqua da aspirare. La massima profondità di aspirazio-
ne considerata come la distanza in altezza tra il pelo libero dell’acqua e la pompa varia da 1 m
a 3m (vedere tabella caratteristiche tecniche).
MODELLO L/min.
G.P.M. USA
SERIE T-TX
PORTATA RETE
IDRICA
T 10-100
T 11-120
TX 10-130
TX 12-100
TX 12-140
TX 951
TX 14-120
TX 13-180
TX 956
TX 954
TX 15-150
TX 17-130
TX 957
TX 961
15
17
20
4
4.5
5.3
T 8-90
11
2.9
TX 955.6
13
3.4
1- La max. temperatura dell'acqua di alimentazione non deve superar e i 60°C (140°F).
2. ATTENZIONE: E' possibile collegare il raccordo di entrata INLET (D) della macchina
con la rete idrica solo installando:
• una valvola anti-reflusso omologata secondo la norma IEC EN 61770 all'uscita della r ete idrica
• e utilizzando un tubo con diametr o inter no non inferior e a 13mm (1/2") conforme alla
norma IEC EN 61770
3- Premesso che la portata dell'acqua si riduce in funzione della lunghezza del tubo,
accertarsi che la quantità d'acqua che alimenta la macchina non sia inferior e a quella
riportata nella seguente tabella.
4- La macchina può essere alimentata con una pressione massima dell'acqua pari a 10 bar,
1 MPa, 145 psi.
ATTENZIONE: l’acqua di alimentazione entrata nell’idropulitrice è da considerarsi come non potabile.
