Intex CLEARVIEW PRISM FRAME User Manual

117A
HEBEN SIE DIESE BEDIENUNGSANLEITUNG AUF
(117IO) CLEARVIEW PRISM FRAME™ PREMIUM POOL GERMAN 7.5” X 10.3” PANTONE 295U 08/13/2020
Deutsch
Seite 5
HINWEIS:
Die Zeichnungen sind nur für Illustrationszwecke gedacht, eventuelle Abweichungen
zum Produkt können vorhanden sein. Nicht maßstabgetreu.

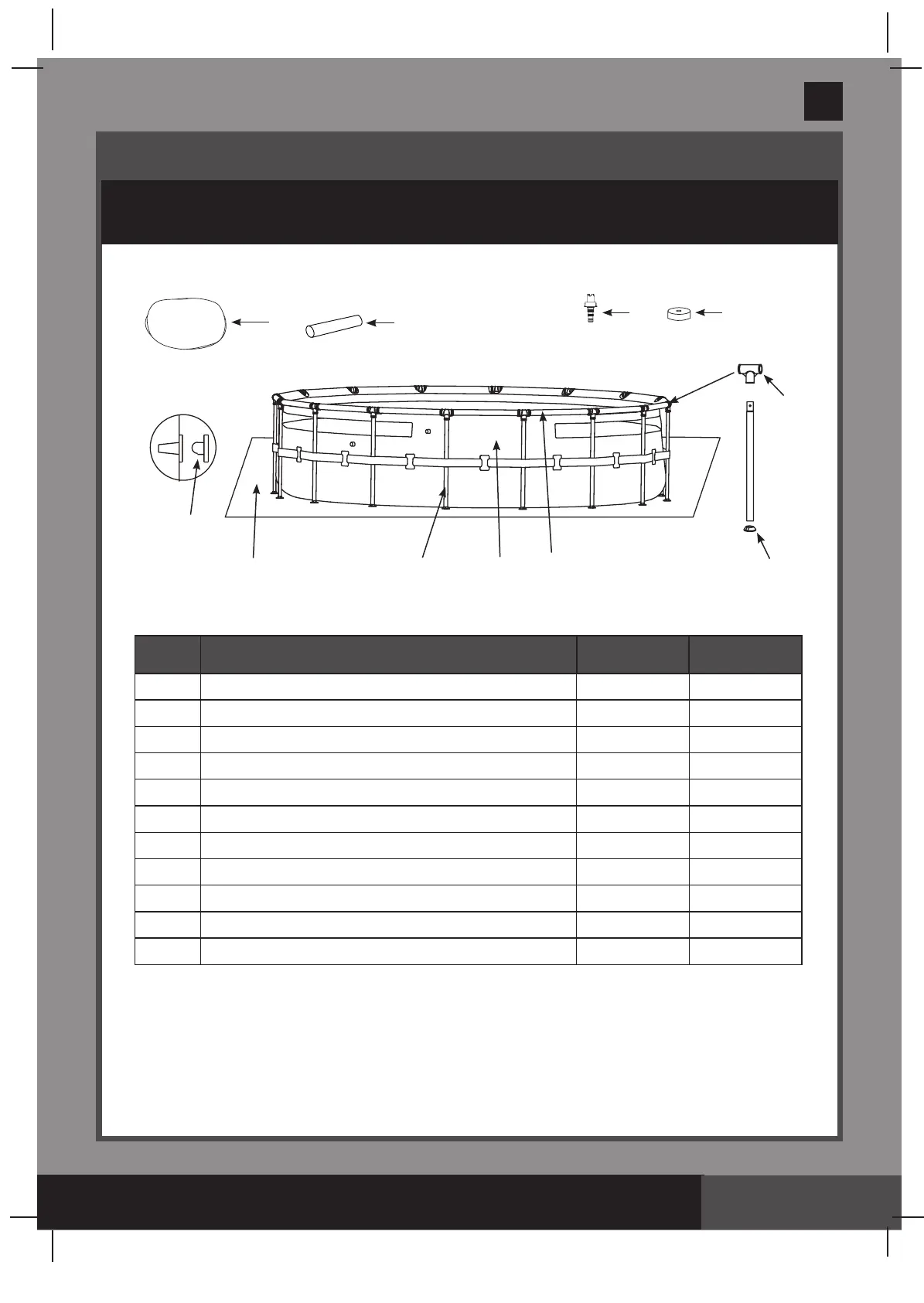

TEILEREFERENZ
Bevor Sie mit dem Zusammenbau des Produkts beginnen, nehmen Sie sich bitte kurz Zeit, um den Inhalt zu
überprüfen und sich mit den Einzelteilen vertraut zu machen.
1
2
9
3
7
4
5
6
8
10
11
TEILENUMMER BESCHREIBUNG
MENGE ERSATZTEILNUMMER
1 ABLASSVORRICHTUNG 1 10201
2 ABLASS-VENTIL-DECKEL 1 11044
3 T-FÖRMIGES VERBINDUNGSSTÜCK 16 12802
4 STEHERKAPPE 16 12465
5 HORIZONTALE STANGE 16 12809
6 POOLFOLIE (ABLASS-VENTIL-DECKEL INKLUSIVE) 1 12971
7 VERTIKALER STEHER 16 12829
8 UNTERGRUNDFOLIE 1 18927
9 POOLABDECKUNG 1 10754
10 STÖPSEL FÜR SIEBANSCHLUSS (1 EXTRA) 3 10127
11 ROLLROHR 2 13009

Intex CLEARVIEW PRISM FRAME Specifications

General

Brand	Intex
Model	CLEARVIEW PRISM FRAME
Category	Swimming Pool
Language	English
