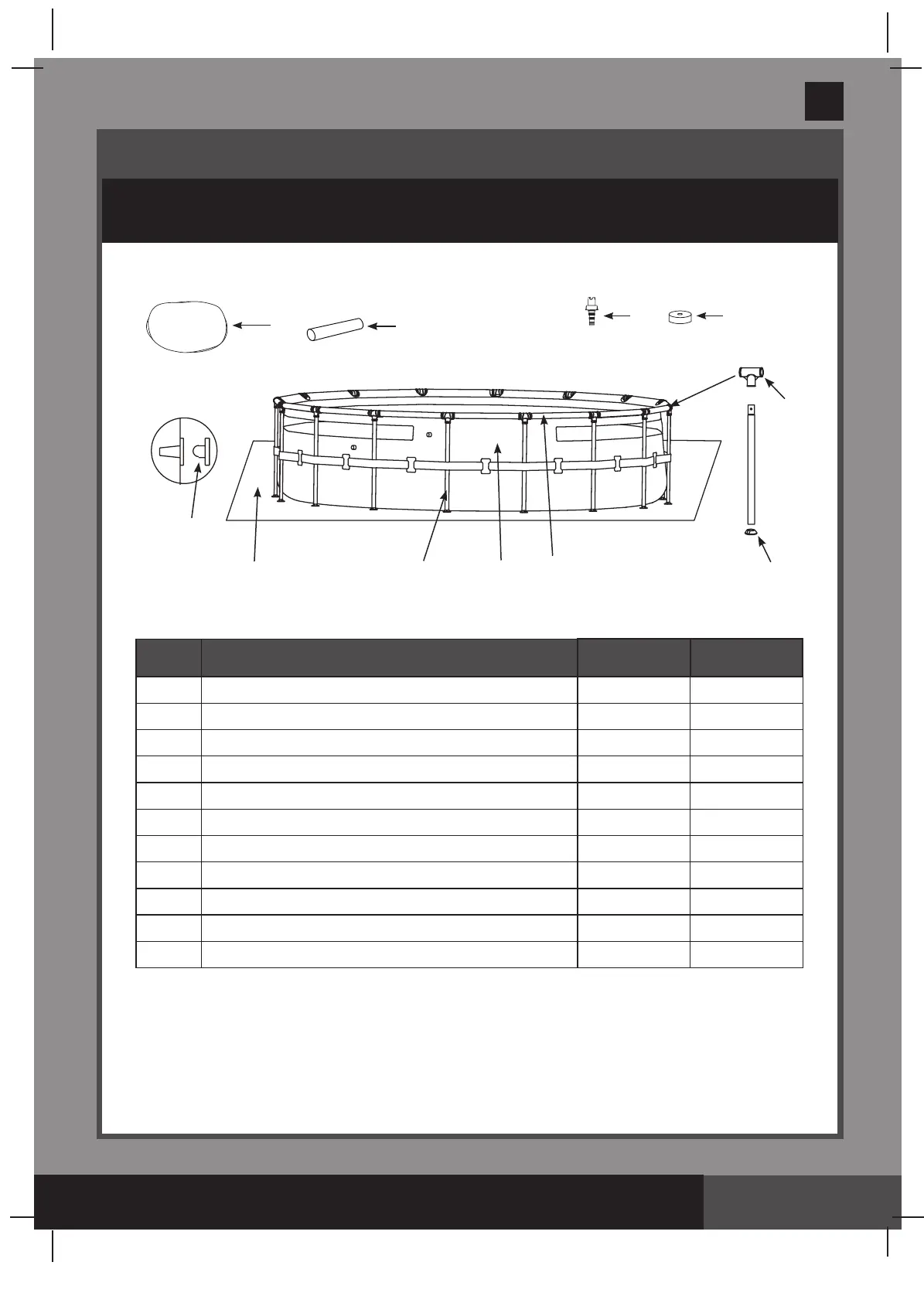

ONDERDELEN LIJST
Alvorens het bad in elkaar te zetten, kijk eerst goed naar de diverse onderdelen en
controleer of ze allemaal aanwezig zijn.
LET OP:
De tekeningen zijn illustratief en niet op schaal. Kunnen afwijken van bijgesloten product.
1
2
9
3
7
4
5
6
8
10
11
NR. OMSCHRIJVING
AANTAL
ONDERDEEL
NR.
1 WATERAFVOER VERLOOPSTUK 1 10201
2 AFSLUITDOP VOOR WATERAFVOER 1 11044
3 T - STUK 16 12802
4 VOET 16 12465
5 HORIZONTALE BUIS 16 12809
6 LINER (INCLUSIEF AFSLUITDOP VOOR WATERAFVOER) 1 12971
7 POOT 16 12829
8 GRONDZEIL 1 18927
9 AFDEKZEIL 1 10754
10 STOP VOOR WATERUITLAAT (MET 1 EXTRA) 3 10127
11 ROLBUIS 2 13009
