SÄILYTÄ NÄMÄ OHJEET
Sivu 7
Finnish
1.
Irrota mäntäventtiilikokoonpano kierteisestä
tuloilman liittimestä
(16)
kiertämällä sitä
vastapäivään. Varo kadottamasta kumista
porrasvälilevyä
(10)
. Aseta mäntäventtiili
maata vasten turvalliseen paikkaan.
Katso kuva 5.
2.
Irrota siivilän mutteri
(11)
kierteisestä
tuloilman liittimestä
(16)
kiertämällä sitä
vastapäivään. Jätä litteä välilevy
(12)
liittimeen
(16)
.
3.
Asenna suutin ja mäntäventtiili altaan
ylempään tuloliitäntään. Työnnä
suutinyhdistelmä
(14 ja 16)
altaan
vuorauksen sisäpuolelta yhteen valmiiksi
leikattuun aukkoon siten, että liittimeen
jäävä aluslevy asettuu vuorauksen
sisäpuolelle.
4.
Kierrä sitten siivilän mutteri
(11)
myötäpäivään takaisin tuloilman liittimeen
(16)
siten että siivilän mutterin
(11)
tasainen
puoli on kohti vuorauksen ulkoseinää.
Katso kuva 6.
Voitele kierteet ensin
vaseliinilla.
5.
Kiristä säädettävä altaan syöttösuutin
(14)
ja siivilän mutteri
(11)
kierteiseen tuloilman
liittimeen
(16)
sormikireyteen.
6.
Tartu mäntäventtiiliasetelmaan. Tarkista,
että porrasvälilevy
(10)
on paikallaan.
7.
Kierrä ilmasuihkuventtiili
(15)
kierteisen
tuloilman liittimen
(16)
päälle.
HUOMAUTUS:
Varmista, että
ilmasuihkuventtiili on kunnolla kiristetty ja
se on oikein päin. Kierrä
mäntäventtiilikokoonpano takaisin
kierteiseen tuloilman liittimeen
(16)
kiertämällä sitä myötäpäivään.
Katso kuva 7.
8.
Käännä mäntäventtiilin kahva suljettuun
asentoon kiertämällä sitä myötäpäivään.
Varmista, että mäntäventtiili on suljettu
tiiviisti. Tämä estää vettä virtaamasta ulos
altaan täyttämisen aikana
(Katso kuva 8)
.
9.
Toista vaiheet 1–9 altaan reunassa olevan
toisen aukon kohdalla.
Katso kuva 9.
10.
Altaan reuna voidaan nyt täyttää vedellä.
Katso täyttöohjeet maanpäällisen altaan
käyttöohjeesta.

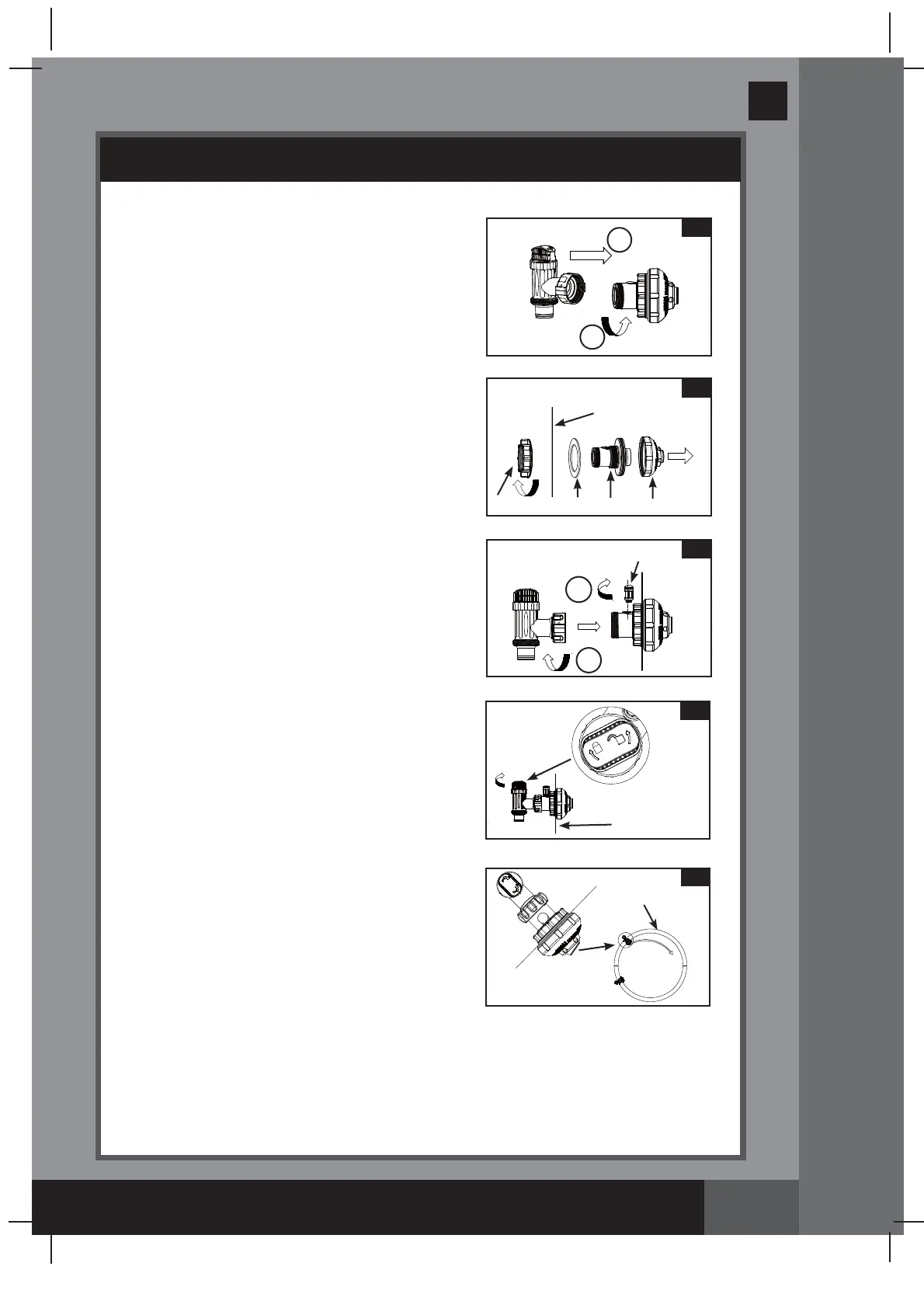

SÄÄDETTÄVÄ ALTAAN SYÖTTÖSUUTIN JA MÄNTÄVENTTIILIN ASENNUS (lisävaruste)
ALTAAN
SISÄPUOLI
ALTAAN
SISÄPUOLI
ALLAS
VEDEN
VIRTAUSSUUNTA
5
2
1
7
1
2
8
9
6
12
16
14
11
15
