CIĘCIE KAWAŁKÓW KARTONU
NA MATY DO WYKŁADANIA OPAKOWAŃ:
- Doprowadzić kawałek kartonu przez otwór wlotowy
do specjalnego mechanizmu tnącego do wytwarzania
mat do wykładania opakowań (rys. 4).
- Karton cięty jest, odpowiednio do szerokości roboczej
mechanizmu tnącego, na maty o szerokości do ok.
425 mm. Wystające paski kartonu są automatycznie
usuwane. Dla lepszej orientacji w żądanej szerokości
maty na otworze wlotowym umieszczona została skala
(4) (rys. 3).
- Odebrać karton przygotowany do mat do wykładania
opakowań (rys. 5).
Nigdy nie doprowadzać do maszyny więcej
niż podanej ilości maksymalnej (patrz
„DANE TECHNICZNE“)!
Jeśli pomimo tego w mechanizmie tnącym zna-
jdzie się za dużo materiału, patrz „ZAKŁÓCENIE“
w punkcie „ZATOR MATERIAŁU W OTWORZE
DOPROWADZAJĄCYM“.
W przypadku użytkowania maszyny bez
bezpośrednio przyłączonego odkurzacza
(patrz „WYPOSAŻENIE SPECJALNE“),
użytkownik ma obowiązek noszenia maski
ochronnej!
W przypadku uruchomienia urządzenia
bez odkurzacza powstający w nim przy
przetwarzaniu kartonu kurz odprowadzany
jest na zewnątrz do otoczenia pracy operatora
poprzez oddzielny otwór (3) (rys. 2) znajdujący
się na tylnej ścianie.
UŻYTKOWANIE URZĄDZENIA:
W celu włączenia należy postępować w następujący
sposób:
1. Ustawić główny przełącznik (1) (rys. 1) w ustawieniu
„I“.
2. Obrócić pokrętło (2) (rys. 1) w położenie „I“. Urucha-
miany jest mechanizm tnący z nożem przycinającym.
Wskazówka: Przy poprawnie pracującej maszynie
przełącznik pozostaje w położeniu „I“. Jeśli przełącznik
powróci do położenia „0“, sposób postępowania jest
podany w punkcie „ZAKŁÓCENIE“.
Ze względu na niebezpieczeństwo
doznania obrażeń przy późniejszym
przetwarzaniu mat do wykładania należy
usunąć ewentualne zszywki przed cięciem
za pomocą odpowiedniego urządzenia do
usuwania zszywek!
ELEMENTY OBSŁUGI:
1 = główny przełącznik
(WYŁ.AWAR.) (rys. 1)
Maszyna jest włączana lub wyłączana za pomocą
przełącznika (położenie „I“ lub „0“).
Ponadto przełącznik ten w położeniu „0“ umożliwia
w sytuacji zagrożenia odłączenia zasilania.
2 = pokrętło (rys. 1)
a) „Bieg do przodu
mechanizmu tnącego“ („I“)
Po obróceniu pokrętła w położenie „I“ mechanizm
tnący pracuje i można doprowadzić materiał do
maszyny. Przełącznik pozostaje w tym samym
położeniu.
b) „Zatrzymanie mechanizmu tnącego“ („0“)
Po obróceniu pokrętła w położenie „0“ nastąpi
wyłączenie maszyny i zatrzymanie mechanizmu
tnącego.
c) „Bieg mechanizmu tnącego do tyłu“ („R“)
Po obróceniu pokrętła w położenie „R“
mechanizm tnący pracuje do tyłu.
Wskazówka: Bieg do tyłu odbywa się tylko wtedy,
gdy przełącznik znajduje się w położeniu „R“ (tryb
impulsowania).
ZAKRES ZASTOSOWANIA:
PacMaster S jest maszyną do produkcji mat do
wypełniania opakowań z przyciętej tektury falistej i
innych kartonów.
Do maszyny można doprowadzać w celu
przetwarzania wyłącznie takie materiały,
jak tektura falista lub inne kartony itp.!
Doprowadzanie innych materiałów może
powodować doznanie obrażeń przez oso-
by (np. wskutek odpryskiwania twardych
materiałów itp.) oraz uszkodzenia urządzenia
(np. zniszczenie mechanizmu tnącego itd.).
USTAWIENIE:
Wskazówka: Upewnić się przed ustawieniem, że w
miejscu ustawienia znajduje się przyłącze trójfazowego
prądu przemiennego (dane na temat wymaganego
bezpiecznika gniazda sieciowego znajdują się w
„DANYCH TECHNICZNYCH“).
- Wypakować urządzenie i ustawić zgodnie ze wska-
zówkami przyklejonymi na folii opakowania.
- Podłączyć wtyczkę sieciową urządzenia do sieci
elektrycznej.
Maszyna może być używana wyłącznie
zgodnie z przewidzianym celem zasto-
sowania!
Przyłącze sieciowe urządzenia musi być
łatwo dostępne!
Maszyna powinna być używana wyłącznie
w zamkniętych pomieszczeniach o re-
gulowanej temperaturze (10-25°C)!
Maszyna przeznaczona jest do pracy
na wysokości do 1000 m nad poziomem
morza i względnej wilgotności powietrza
do 50% przy temperaturze zewnętrznej
równej 40°C.
WSKAZÓWKI DO PODŁĄCZENIA DO SIECI:
a) Należy zagwarantować, aby opór pętli prądowej
w gniazdku zasilającym był na tyle niski, aby był w
stanie w sposób niezawodny wyzwolić znajdujący się
wcześniej w obwodzie zabezpieczenie nadmiarowo-
prądowe zależnie od jego charakterystyki
wyzwalania.
b) Przekrój przewodu zasilania elektrycznego w
miejscu przyłączenia musi być tak dobrany, aby
przy zablokowanej maszynie napięcie spadło o
maks. 15 % (prąd blokowania maszyny = 6 x prąd
znamionowy).
KONTROLA KIERUNKU BIEGU:
1.Włączyć główny przełącznik (1) (rys. 1) (położenie
„I“).
2. Ustawić pokrętło (2) (rys. 1) w położenie „I“. Me-
chanizm tnący pracuje.
3. Sprawdzić kierunek biegu mechanizmu tnącego
zgodnie z przepisowym kierunkiem wciągania
kartonu (patrz strzałka kierunku rys. 4) i ewentu-
alnie skorygować poprzez zmianę faz na wtyczce
sieciowej.
Zmiana faz na wtyczce sieciowej może
być dokonywana wyłącznie przez
specjalistę!
Po prawidłowym ustawieniu i podłączeniu można
dokonać uruchomienia.
26
12
3
4
88034 11 06/15
PacMaster S
GŁÓWNY PRZEŁŇCZNIK
URUCHOMIENIE
OBSŁUGI
OBSŁUGI

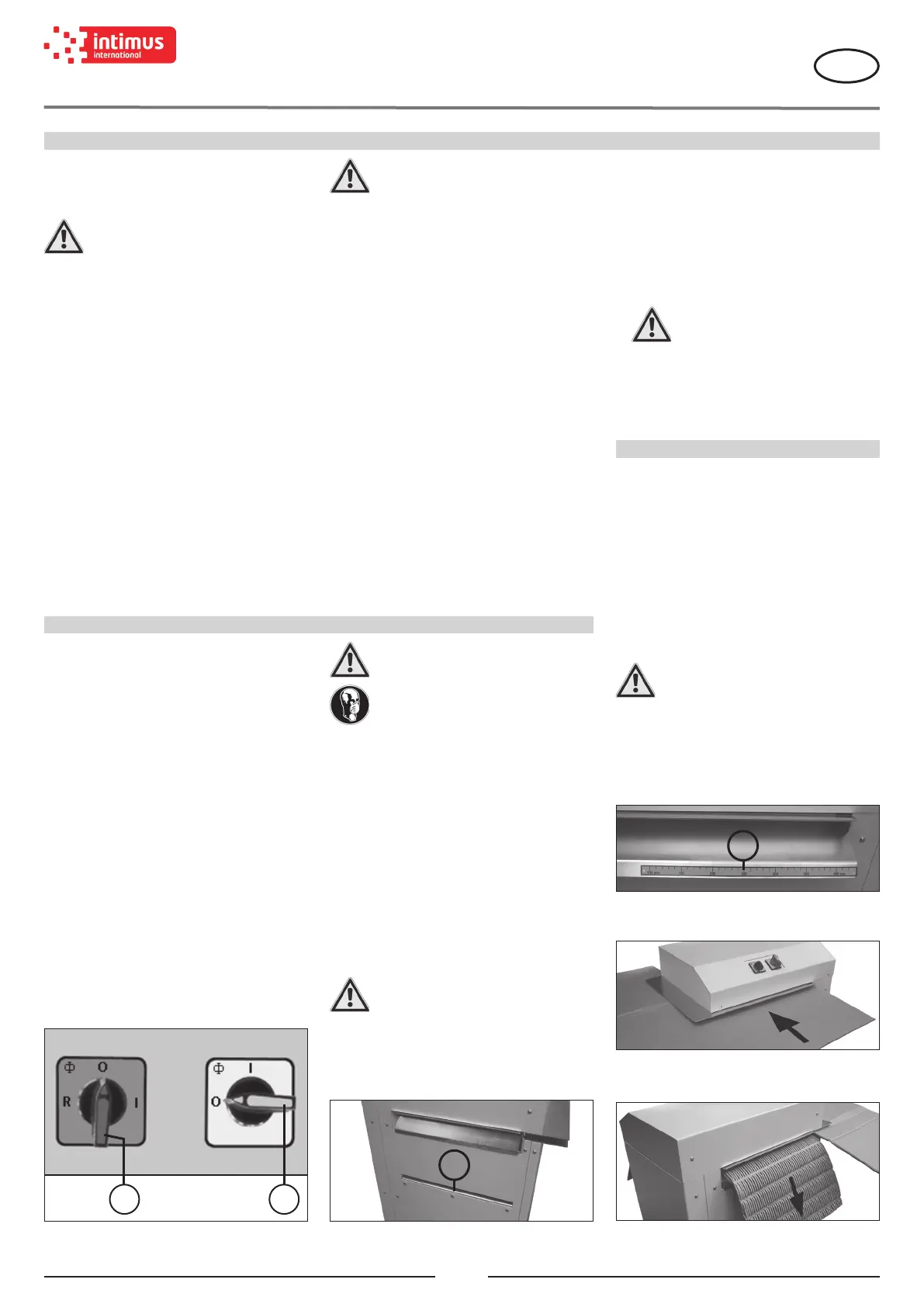

Rys. 1 Rys. 2 Rys. 5
Rys. 4
Rys. 3
Tłumaczenie oryginalnej instrukcji obsługi
Übersetzung der Originalbetriebsanleitung
PL
