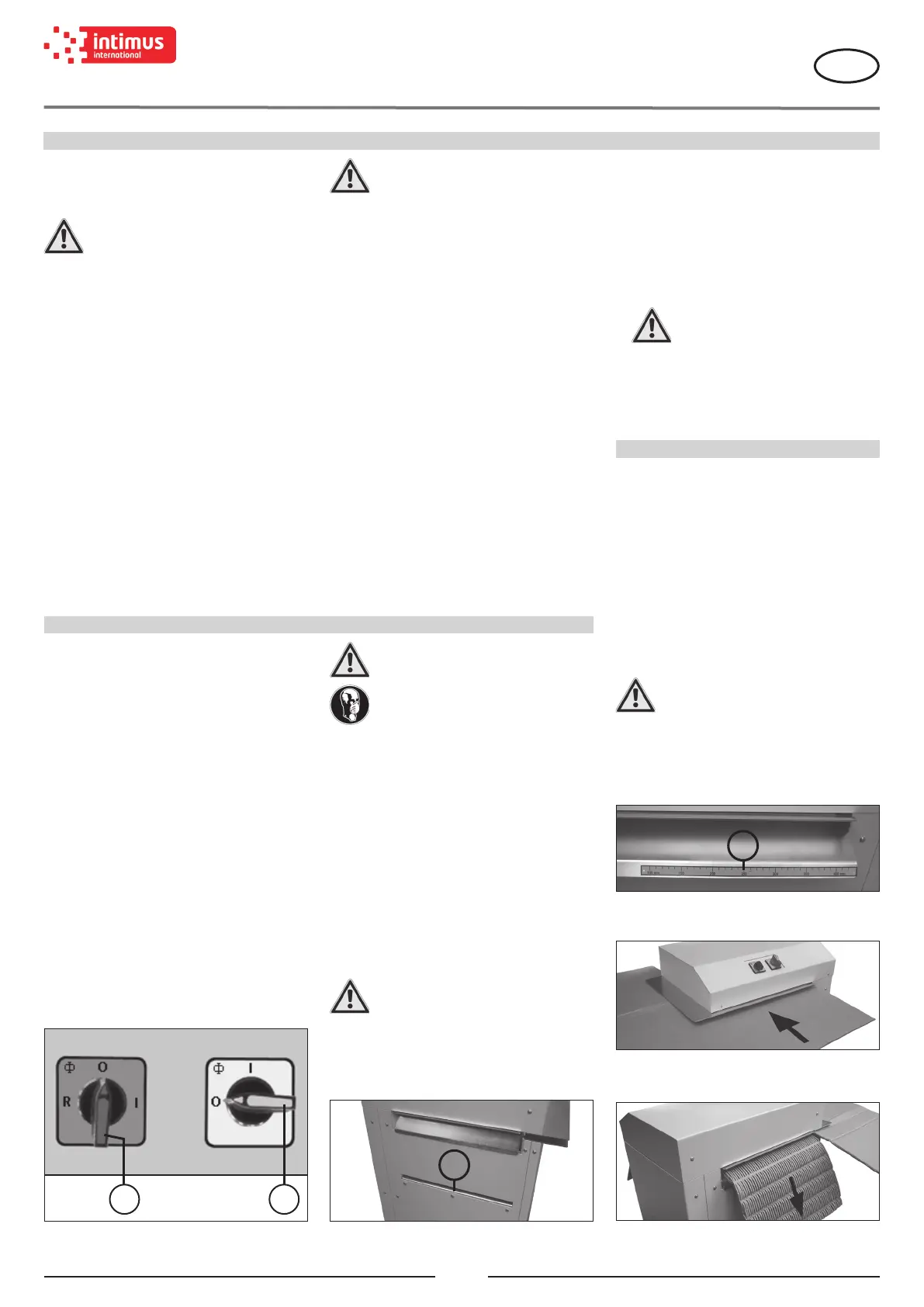

Intimus PacMaster S - Üzembe Helyezés

KARTONDARABOK LEVÁGÁSA
CSOMAGOLÁSI CÉLÚ PÁRNÁZÓLAPOKKÁ:
- A kartondarabot a beeresztő nyíláson
keresztül adagolja be a csomagolási célú
párnázólapok előállítására szolgáló speciális
vágószerkezetbe (4. ábra).
- A kartont a vágószerkezet munkaszélességétől
függően max. kb. 425 mm széles párnázólapra
vágják. A kiálló kartoncsíkokat automatikusan
levágják. A párnázólap kívánt szélességéről
segít tájékozódni a bevezető nyíláson
elhelyezett mérőszalag (4) (3. ábra).
- Vegye ki a csomagolási célú párnázólapokká
előkészített kartonokat (5. ábra).
A készülékbe a megadott maximális
mennyiségnél soha ne adagoljunk
több anyagot (lásd „MŰSZAKI ADA-
TOK“)!
Ha mégis túl sok anyag került volna a
vágószerkezetbe, olvassa el az „ÜZEM-
ZAVAR“ részt az „ANYAGTORLÓDÁS AZ
ADAGOLÓAKNÁBAN“ címszó alatt.
Ha a gépet közvetlenül
csatlakoztatott porszívó nélkül kell
működtetni (lásd a „KÜLÖNLEGES
TARTOZÉKOK“ c. részt), akkor
a használó személynek porvédő
maszkot kell viselnie!
Porszívó nélküli üzembe helyezésnél
a karton feldolgozásánál keletkező
port a gépben a ház hátfalán lévő
külön nyíláson (3) (2. ábra) keresztül
kivezetik a kezelő munkakörnyezetébe.
A GÉP ALKALMAZÁSA:
A bekapcsolást a következőképpen kell elvé-
gezni:
1. Állítsa a főkapcsolót (1) (1. ábra) „I“ állásba.
2. Forgassa a forgókapcsolót (2) (1. ábra) „I“
állásba. A leszabókéses vágószerkezet indul.
Tájékoztatás: Ha a gép megfelelően jár, a
kapcsoló „I“ állásban marad. Ha a kapcsoló
visszaugrana „0“ pozícióba, kérjük nézzen
utána ennek az „ÜZEMZAVAR“ fejezetben.
A párnázólapok későbbi kezelése
során keletkező sérülésveszély
miatt a lap leszabása előtt erre
alkalmas kapocskihúzó segítésével
távolítsa el az esetleg meglévő
fémkapcsokat!
KEZELŐ ELEMEK:
1 = Főkapcsoló (vész-ki) (1. ábra)
Ezzel a kapcsolóval kapcsoljuk be ill. ki a
gépet („I“ ill. „0“ állás).
Továbbá ez a kapcsoló, veszély esetén
a „0“ kapcsolóállásban különválasztja az
áramellátó hálózatot.
2 = Forgókapcsoló (1. ábra)
a) „Vágószerkezet előrejáratás“ („I“)
A kapcsolót az „I“ állásba forgatva a
vágószerkezet előrefelé megy és a gép-
be adagolni lehet. A kapcsoló ebben az
állásban marad.
b) „A vágószerkezet leállítása“ („0“)
A kapcsolót a „0“ állásba forgatva a gép
kikapcsol és a vágószerkezet megáll.
c) „Vágószerkezet
visszafelé járatás“ („R“)
A kapcsolót az „R“ állásba forgatva a
vágószerkezet hátrafelé megy.
Tájékoztatás: A visszafelé járatás csak
addig történik, amíg a kapcsolót „R“ po-
zícióban tartjuk (léptetéses üzemmód).
ALKALMAZÁSI TERÜLET:
A PacMaster S leszabott hullámlemez kartonból
vagy egyéb karton anyagokból csomagolási célú
párnázólapok előállítására szolgáló gép.
A gépbe feldolgozás céljára csak
olyan anyagokat szabad adagolni,
mint a hullámlemez kartonok vagy
egyéb karton anyagok, stb.!
Más jellegű anyagok bejuttatása szemé-
lyi sérüléseket okozhat (pl. azáltal, hogy
szilárd anyagok szilánkosodnak, stb.) és
ennek a készüléken bekövetkező sérülés
(pl. a vágószerkezet tönkremenetele)
lehet a következménye.
FELÁLLÍTÁS:
Tájékoztatás: A felállítás előtt győződjön
meg arról, hogy az illető alkalmazási he-
lyszínen van-e háromfázisú csatlakozó
(A hálózati dugalj szükséges előtét biztosítékára
vonatkozó adatokat nézze meg a „MŰSZAKI
ADATOK“ részben).
- Csomagolja ki a készüléket, és a csoma-
golófóliára ráragasztott tájékoztató felirat
figyelembe vételével állítsa fel.
- Csatlakoztassa a készüléket az elektromos
hálózatra a hálózati dugvillával.
A gépet csak az előírt rendeltetésnek
megfelelően szabad használni!
A készülék hálózati csatlakozójának
szabadon hozzáférhetőnek kell
lennie.
A gépet csak zárt és temperált
(10-25°C) helyiségekben használja!
A gépet olyan üzemeltetésre
engedélyezték, ahol a tengerszint
feletti magasság max. 1000 m, a
levegő relatív nedvességtartalma
max. 50 % és a külső hőmérséklet
40°C.
A HÁLÓZATI CSATLAKOZTATÁSRA
VONATKOZÓ TÁJÉKOZTATÁSOK:
a) Az áramellátó dugaszolóaljzatnál elég alac-
sony legyen a hurokellenállás, hogy az elé-
kapcsolt túláramvédő berendezést, annak
kioldási karakterisztikájától függően, az előre
megadott lekapcsolási időben biztonságosan
működésbe hozza.
b) A csatlakoztatás helyén az árambevezetés
vezeték-keresztmetszetét úgy kell dimen-
zionálni, hogy a gép leállított állapotában
a feszültség max. 15%-kal csökkenjen (a
gép leállítási áramerőssége = 6x névleges
áramerősség).
A FORGÁSIRÁNY ELLENŐRZÉSE:
1. Kapcsolja be a főkapcsolót (1) (1. ábra)
(„I“ állás).
2. Állítsa a forgókapcsolót (2) (1. ábra)
„I“ állásba. A vágószerkezet jár.
3. Ellenőrizze a vágószerkezet forgásirányát a
karton előírt behúzási irányának megfelelően
(lásd az irányított nyilat a 4. ábrán), és adott
esetben állítsa át a hálózati dugvillán fázisc-
serével.
A hálózati dugvillán a fáziscsere
műveletét csak szakember vé-
gezheti el!
Ha mindent szakszerűen elhelyeztek és csatla-
koztattak, megtörténhet az üzembehelyezés.
30
12
3
4
88034 11 06/15
PacMaster S
ÜZEMBE HELYEZÉS
KEZELÉS
FŐKAPCSOLÓ
KEZELÉS
1. ábra 2. ábra 5. ábra
4. ábra
3. ábra
Az eredeti üzemeltetési utasítás fordítása
Übersetzung der Originalbetriebsanleitung
H
