INVENTOR L5VO32-09

Pagina 13 
 Page 13 
mm7-5
(0.2-0.27in)
Fig.3.2
Left rear wall
hole 65mm (2.5in)
Right rear wall
hole 65mm (2.5in)
Indoor unit
outline
39mm (1.5in)
39mm (1.5in)
285mm (11.2in)
47.1mm (1.85in)
47.1mm (1.85in)
Model B
Model A
146.5mm(5.76in)
228.5mm(8.99in)
241mm(9.48in)
45mm(1.7in) 101.6mm(4in)
183.6mm(7.2in)
123.6mm(4.86in)
715mm(28in)
805mm(31.7in)
117.5mm(4.62in) 115.6mm(4.55in)
233.1mm(9.17in)
398mm(15.67in)
398mm(15.98in)
Left rear wall
hole 65mm (2.5in)
Right rear wall
hole 65mm (2.5in)
Indoor unit
outline
302mm (11.88in)
36.6mm (1.44in)
36.7mm (1.44in)
47mm (1.85in)
47.5mm (1.87in)
Model C
304.1mm(11.9in)
224.2mm(8.82in)
45mm(1.7in)
259.1mm(10.2in)
100.6mm(3.96in)
123.7mm(4.87in)
958.3mm(37.7in)
Left rear wall
hole 65mm (2.5in)
Right rear wall
hole 65mm (2.5in)
324.9mm (12.79in)
55mm (2.16in)
47mm (1.85in)
47mm (1.85in)
55mm (2.16in)
Model D
316.7mm(12.4in)
1037.6mm(40.85in)
271.7mm(10.69in)
291mm(11.45in)
246mm(9.68in)
45mm(1.77in)
45mm(1.77in)
Left rear wall
hole 65mm (2.5in)
Right rear wall
hole 65mm (2.5in)
Indoor unit
outline
39mm (1.5in)
39mm (1.5in)
285mm (11.2in)
47.1mm (1.85in)
47.1mm (1.85in)
45mm(1.7in)
117.5mm(4.62in)
439mm(17.28in)
506mm(19.92in)
 Page 12 
Fig. 3.1-b
12cm (4.75in)
2.3m (90.55in)
12cm (4.75in)
15cm (5.9in)

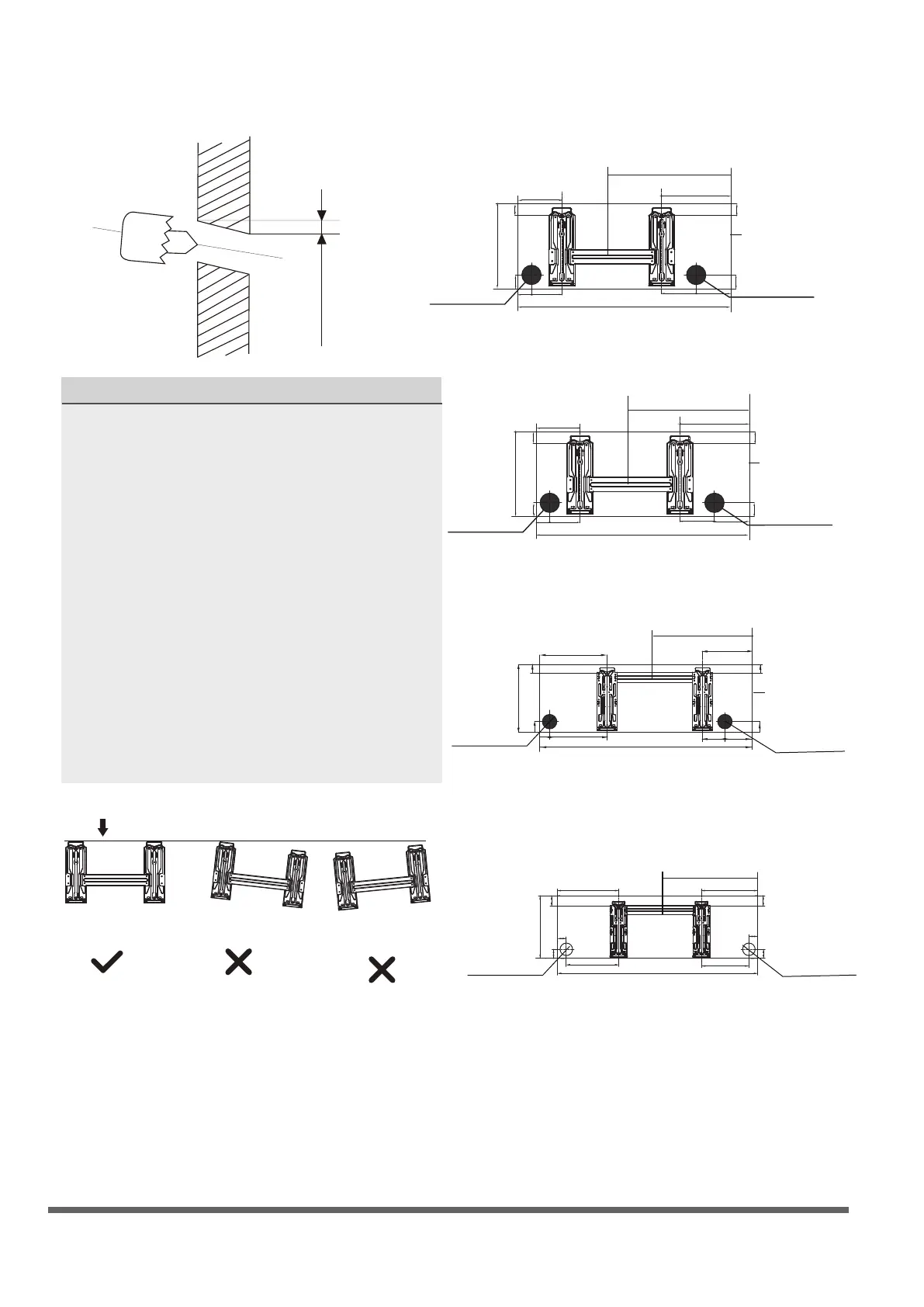

DIMENSIUNI PLACĂ DE MONTARE
Modelele diferite au plăci de montare
diferite. Pentru a vă asigura că aveți
sucient spațiu pentru montarea unității
interioare, schițele din dreapta arată diferite
tipuri de placă de montare împreună cu
următoarele dimensiuni:
• Lățimea plăcii de montare
• Înălțimea plăcii de montare
• Lățimea unității interioare comparativ cu
placa
• Înălțimea unității interioare comparativ cu
placa
• Poziția recomandată a oriciului din
perete (atât la stânga cât și la dreapta
plăcii de montare)
• Distanțele relative dintre oriciile pentru
șuruburi
NOTA: In cazul in care conducta de legatura
(pentru gaz) are dimensiunea de Ø16mm(5.8
in) strapungerea din perete va avea
dimensiunea de Ø90mm(3.54 in)
Interior
Perete
Orientare corectă a plăcii de montare
