INVENTOR L5VO32-09

Pagina 14 
Etapa 4: Pregătire conducte de agent
frigoric
Conductele de agent frigoric se găsesc în
interiorul unui manșon de etanșare atașat
în spatele aparatului. Trebuie să pregătiți
conducta înainte de trecerea acesteia prin
oriciul din perete. Consultați secțiunea
legarea conductei de agent frigoric din
prezentul manual pentru instrucțiuni detaliate
cu privire la lărgirea conductelor și cerințele,
tehnica privind strângerea expandării.

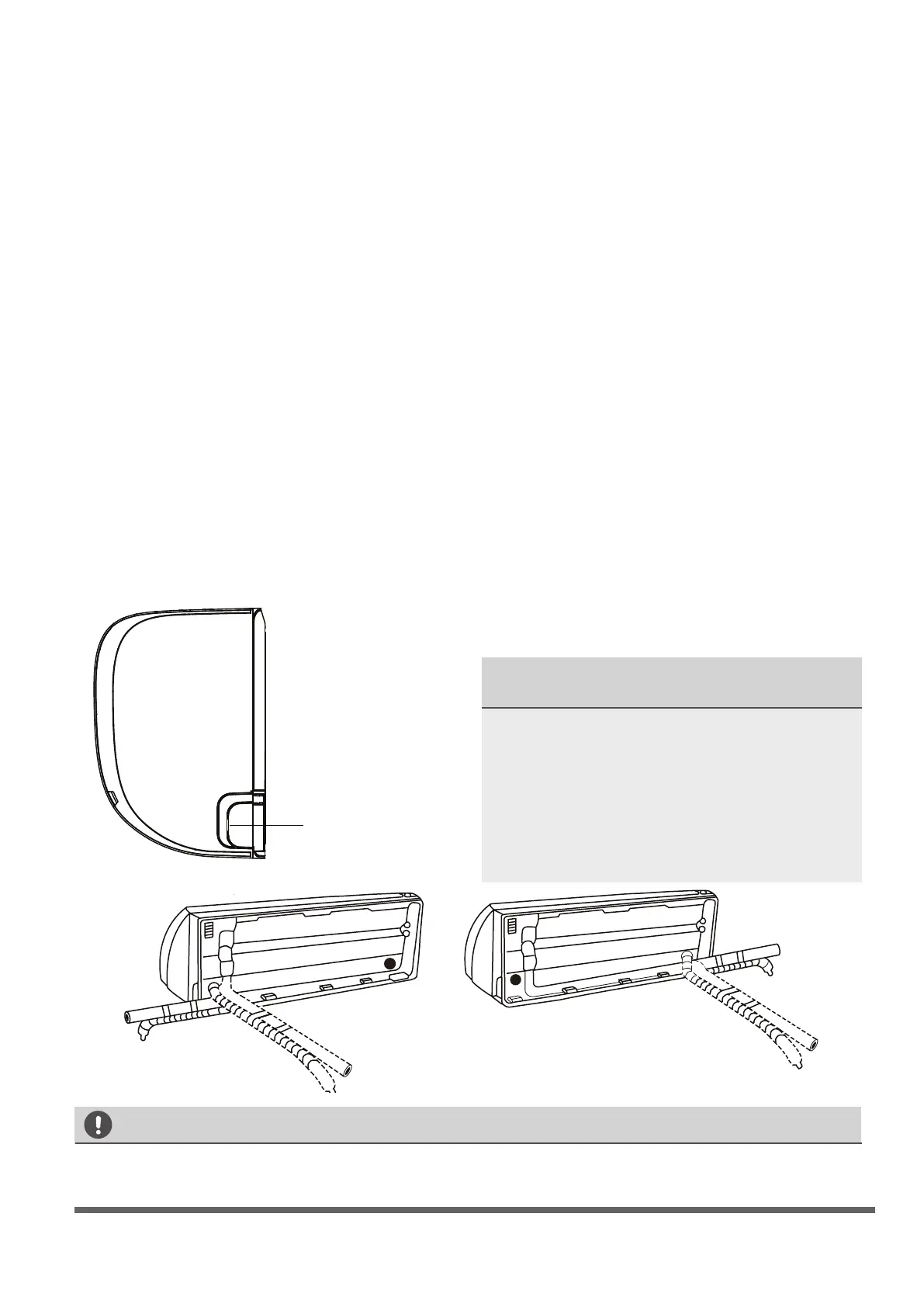

NOTĂ CU PRIVIRE LA UNGHIUL
CONDUCTEI
Conductele de agent frigoric pot ieși din
unitatea interioară prin 4 unghiuri diferite:
• Partea stângă
• Stânga-spate
• Partea dreaptă
• Dreapta-spate
Consultați Fig. 4.4 pentru detalii.
ATENȚIE
Aveți deosebită grijă să nu loviți sau avariați conducta în timpul îndoirii dinspre unitate. Orice
lovituri din conducte vor afecta performanța aparatului.
 Page 14 
Fig. 3.3
Fig. 3.4
3. Utilizați foarfecile pentru a tăia pe lungimea
manșonului de izolare și a avea aproximativ
15 cm (6in) din conducta de agent frigoric.
Acest lucru deservește pentru două scopuri:
• Pentru a facilita procesul de conectare al
conductei de agent frigoric
• Pentru a facilita vericările pentru scurgerile
de gaze și pentru a vă permite să vericați
pentru lovituri.
4. Daca exista deja tubulatura instalata prin
perete, treceti direct la conectarea furtunului
de scurgere. In cazul in care nu aveti
tubulatura instalata, conectați conducta de
agent frigoric a unității interioare la țeava de
legătură care va conecta unitatea interioară și
exterioară. Consultați secțiunea Conectarea
Conductei de agent frigoric a prezentului
manual pentru instrucțiuni detaliate.
5. Pe baza poziției oriciului din perete
comparativ cu placa de montare, stabiliți
unghiul necesar pentru conducte.
6. Apucați țeava de agent frigoric la baza
îndoiturii.
7. Încet, folosind o presiune constantă, îndoiți
țeava spre oriciu. Nu loviți sau nu avariați
conducta pe parcursul acestei operațiuni.
1. Pe baza poziției oriciului din perete
comparativ cu placa de montare, alegeți
partea prin care conducta să iasă din perete.
2. Dacă oriciul din perete se aă în spatele
unității, păstrați panoul de îndepărtat la locul
său. Dacă oriciul din perete este pe partea
laterală a unității interioare, îndepărtați
panoul din partea laterală a unității
(consultați Fig. 4.3). Acest lucru va crea
o fantă prin care conducta poate ieși din
unitate. Utilizați clești cu vârf ascuțit dacă
panoul din plastic este dicil de îndepărtat
cu mâna.
Fig. 4.4
Fig. 4.3
Panou de îndepărtat
