SAF-MI-LBK-SBV-multi-v2.0-print-26000041 |© 2020-2021 Inxpect SpA Installationsanleitung 31

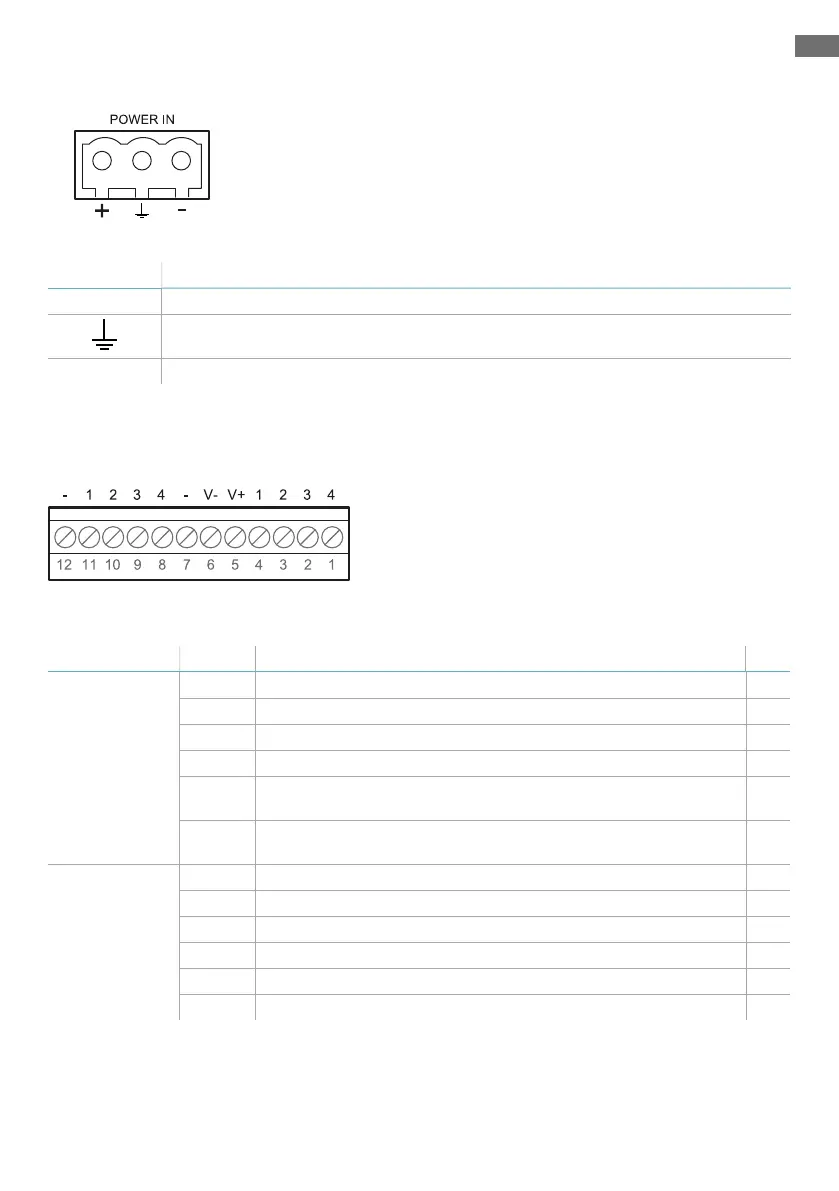

Anschlussleiste Spannungsversorgung LBK-C22
Info: Vorderansicht Stecker.
Symbol Beschreibung
+ + 24 VDC
Erde
- GND
Info: Die Kabel müssen eine Betriebstemperatur von mindestens 80°C haben.
Info: Nur Kupferdrähte mit Mindestquerschnitt 18AWG und Anziehdrehmoment 0,56Nm verwenden.
Anschlussleiste Digitaleingänge und -ausgänge ISC-B01
Info: Wenn Sie so auf die Steuerungseinheit blicken, dass sich die Anschlussleiste oben links befindet, liegt
die Nummer 12 am nächsten zur Ecke der Steuerungseinheit.
Anschlussleiste Symbol Beschreibung Pin
Digital In 4 Eingang 2, Kanal 2, 24VDC type 3 - INPUT #2-2 1
3 Eingang 2, Kanal 1, 24VDC type 3 - INPUT #2-1 2
2 Eingang 1, Kanal 2, 24VDC type 3 - INPUT #1-2 3
1 Eingang 1, Kanal 1, 24VDC type 3 - INPUT #1-1 4
V+ V+ (SNS), 24 VDC, für die Diagnose der Digitaleingänge
(obligatorisch, wenn mindestens ein Eingang verwendet wird)
5
V- V- (SNS), gemeinsames Bezugspotenzial für alle Digitaleingänge
(obligatorisch, wenn mindestens ein Eingang verwendet wird)
6
Digital Out - GND, gemeinsames Bezugspotenzial für alle Digitalausgänge 7
4 Ausgang 4 (OSSD4) 8
3 Ausgang 3 (OSSD3) 9
2 Ausgang 2 (OSSD2) 10
1 Ausgang 1 (OSSD1) 11
- GND, gemeinsames Bezugspotenzial für alle Digitalausgänge 12
Info: Die verwendeten Kabel dürfen max. 30m lang sein und müssen eine Betriebstemperatur von
mindestens 80°C haben.
Info: Nur Kupferdrähte mit Mindestquerschnitt 18AWG und Anziehdrehmoment 0,62Nm verwenden.
