30 Installationsanleitung SAF-MI-LBK-SBV-multi-v2.0-print-26000041 |© 2020-2021 Inxpect SpA
Symbol Beschreibung
COM Gemeinsamer Sicherheitsausgang 2
NO Relaisausgang normalerweise offen
Info: Die Kabel müssen eine Betriebstemperatur von mindestens 105°C haben.
Info: Nur Kupferdrähte mit Mindestquerschnitt 18AWG und Anziehdrehmoment 0,56Nm verwenden.

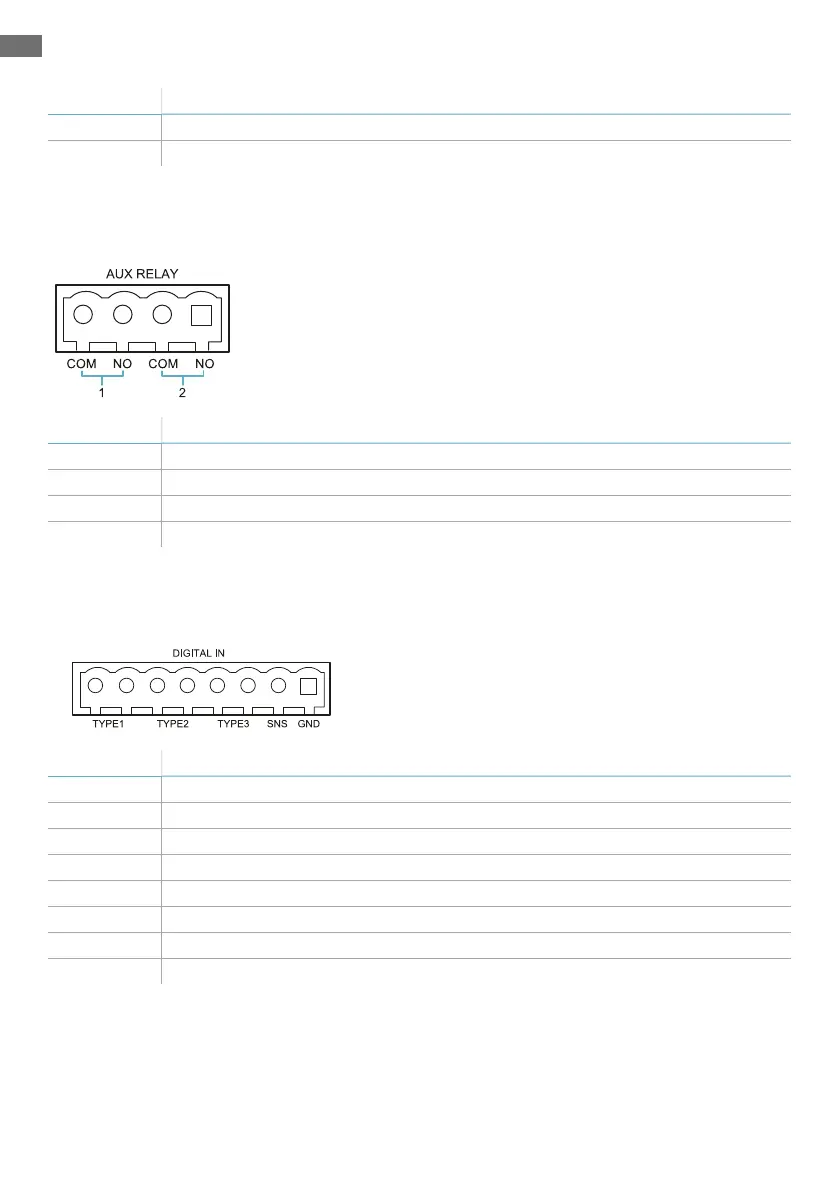

Anschlussleiste Hilfsausgänge LBK-C22
Symbol Beschreibung
COM Gemeinsamer Hilfsausgang 1
NO Relaisausgang normalerweise offen
COM Gemeinsamer Hilfsausgang 2
NO Relaisausgang normalerweise offen
Info: Die Kabel müssen eine Betriebstemperatur von mindestens 80°C haben.
Info: Nur Kupferdrähte mit Mindestquerschnitt 18AWG und Anziehdrehmoment 0,56Nm verwenden.
Anschlussleiste Digitaleingänge LBK-C22
Symbol Beschreibung
Type 1
Eingang 24 VDC Type 1
Type 1
Eingang 24 VDC Type 1
Type 2
Eingang 24 VDC Type 2
Type 2
Eingang 24 VDC Type 2
Type 3 Eingang 24 VDC Type 3
Type 3 Eingang 24 VDC Type 3
SNS Eingang 24 VDC Diagnose
GND Gemeinsames Bezugspotenzial für alle Digitaleingänge
Info: Die verwendeten Kabel dürfen max. 30m lang sein und müssen eine Betriebstemperatur von
mindestens 90°C haben.
Info: Nur Kupferdrähte mit Mindestquerschnitt 18AWG und Anziehdrehmoment 0,56Nm verwenden.
