SAF-MI-LBK-SBV-multi-v2.0-print-26000041 |© 2020-2021 Inxpect SpA Istruzioni per l'installazione 7

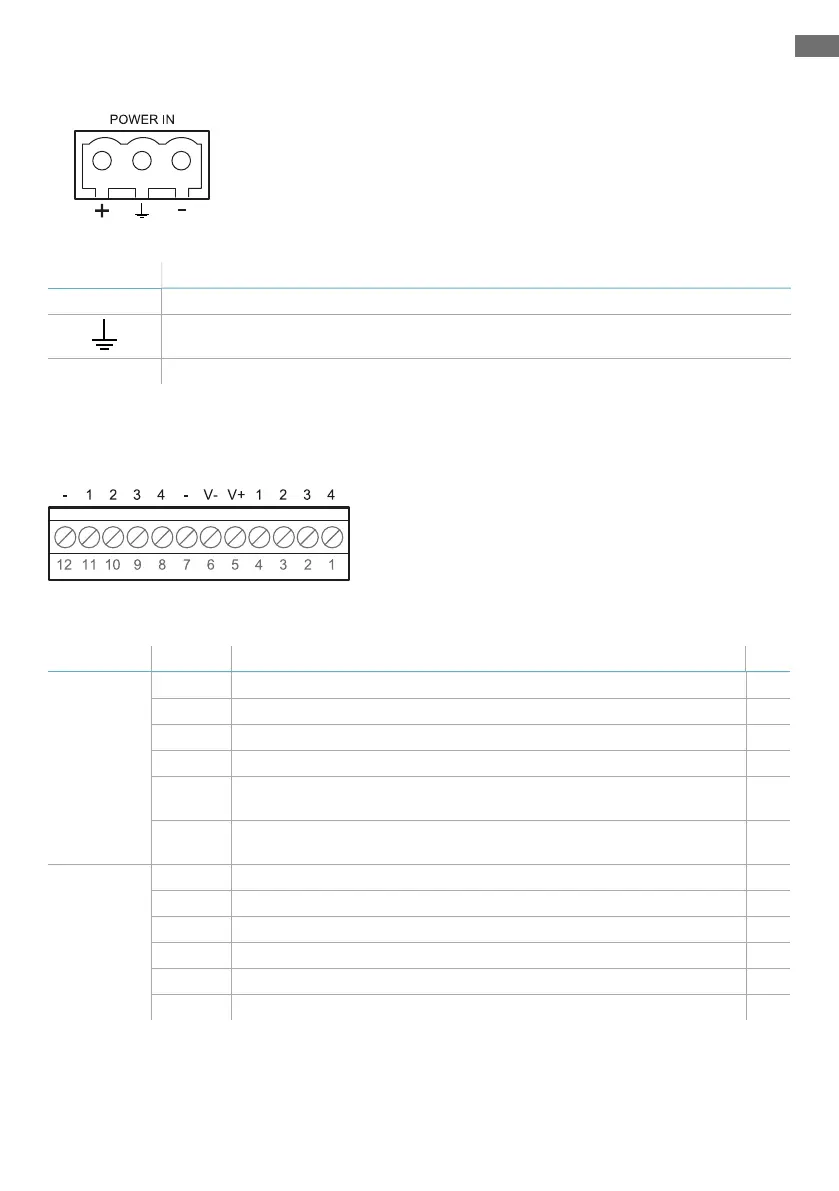

Morsettiera alimentazione LBK-C22
Nota: vista fronte connettore.
Simbolo Descrizione
+ + 24 V cc
Terra
- GND
Nota: i cavi devono avere una temperatura di esercizio di almeno 80 °C.
Nota: usare solo fili in rame con sezione minima di 18 AWG e coppia di serraggio di 0,56 Nm.
Morsettiera ingressi e uscite digitali ISC-B01
Nota: guardando l'unità di controllo in modo tale che la morsettiera sia in alto a sinistra, il numero 12 è il
più vicino all'angolo dell'unità di controllo.
Morsettiera Simbolo Descrizione Pin
Digital In 4 Ingresso 2, Canale 2, 24 V cc type 3 - INPUT #2-2 1
3 Ingresso 2, Canale 1, 24 V cc type 3 - INPUT #2-1 2
2 Ingresso 1, Canale 2, 24 V cc type 3 - INPUT #1-2 3
1 Ingresso 1, Canale 1, 24 V cc type 3 - INPUT #1-1 4
V+ V+ (SNS), 24 V cc per la diagnositca degli ingressi digitali
(obbligatorio se almeno un ingresso è in uso)
5
V- V- (SNS), riferimento comune a tutti gli ingressi digitali (obbligatorio
se almeno un ingresso è in uso)
6
Digital Out - GND, riferimento comune a tutte le uscite digitali 7
4 Uscita 4 (OSSD4) 8
3 Uscita 3 (OSSD3) 9
2 Uscita 2 (OSSD2) 10
1 Uscita 1 (OSSD1) 11
- GND, riferimento comune a tutte le uscite digitali 12
Nota: i cavi usati devono avere una lunghezza massima di 30 m e devono avere una temperatura di
esercizio di almeno 80 °C.
Nota: usare solo fili in rame con sezione minima di 18 AWG e coppia di serraggio di 0,62 Nm.
