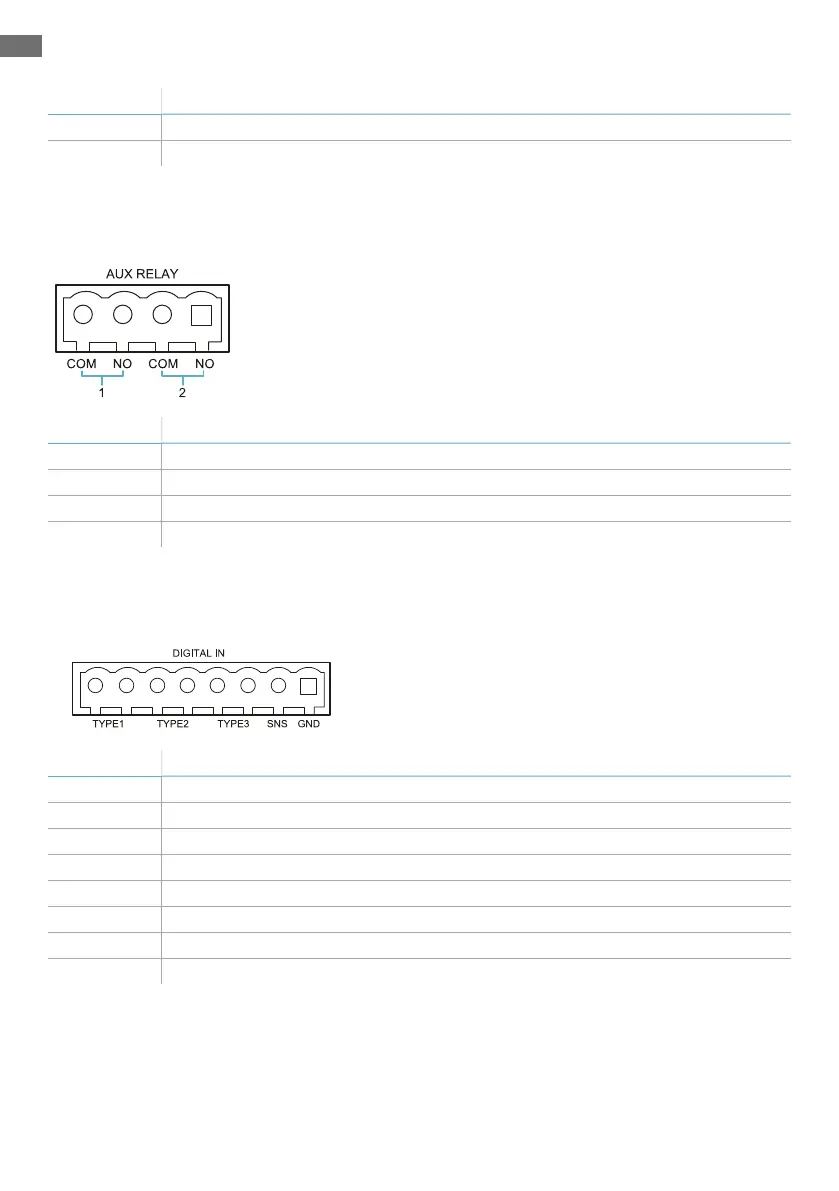

IT
6 Istruzioni per l'installazione SAF-MI-LBK-SBV-multi-v2.0-print-26000041 |© 2020-2021 Inxpect SpA
Simbolo Descrizione
COM Comune uscita sicurezza 2
NO Uscita relè normalmente aperto
Nota: i cavi devono avere una temperatura di esercizio di almeno 105 °C.
Nota: usare solo fili in rame con sezione minima di 18 AWG e coppia di serraggio di 0,56 Nm.
Morsettiera uscite ausiliarie LBK-C22
Simbolo Descrizione
COM Comune uscita ausiliaria 1
NO Uscita relè normalmente aperto
COM Comune uscita ausiliaria 2
NO Uscita relè normalmente aperto
Nota: i cavi devono avere una temperatura di esercizio di almeno 80 °C.
Nota: usare solo fili in rame con sezione minima di 18 AWG e coppia di serraggio di 0,56 Nm.
Morsettiera ingressi digitali LBK-C22
Simbolo Descrizione
Type 1
Ingresso 24 V cc type 1
Type 1
Ingresso 24 V cc type 1
Type 2
Ingresso 24 V cc type 2
Type 2
Ingresso 24 V cc type 2
Type 3 Ingresso 24 V cc type 3
Type 3 Ingresso 24 V cc type 3
SNS Ingresso 24 V cc di diagnostica
GND Riferimento comune a tutti gli ingressi digitali
Nota: i cavi usati devono avere una lunghezza massima di 30 m e una temperatura di esercizio di almeno
90 °C.
Nota: usare solo fili in rame con sezione minima di 18 AWG e coppia di serraggio di 0,56 Nm.
