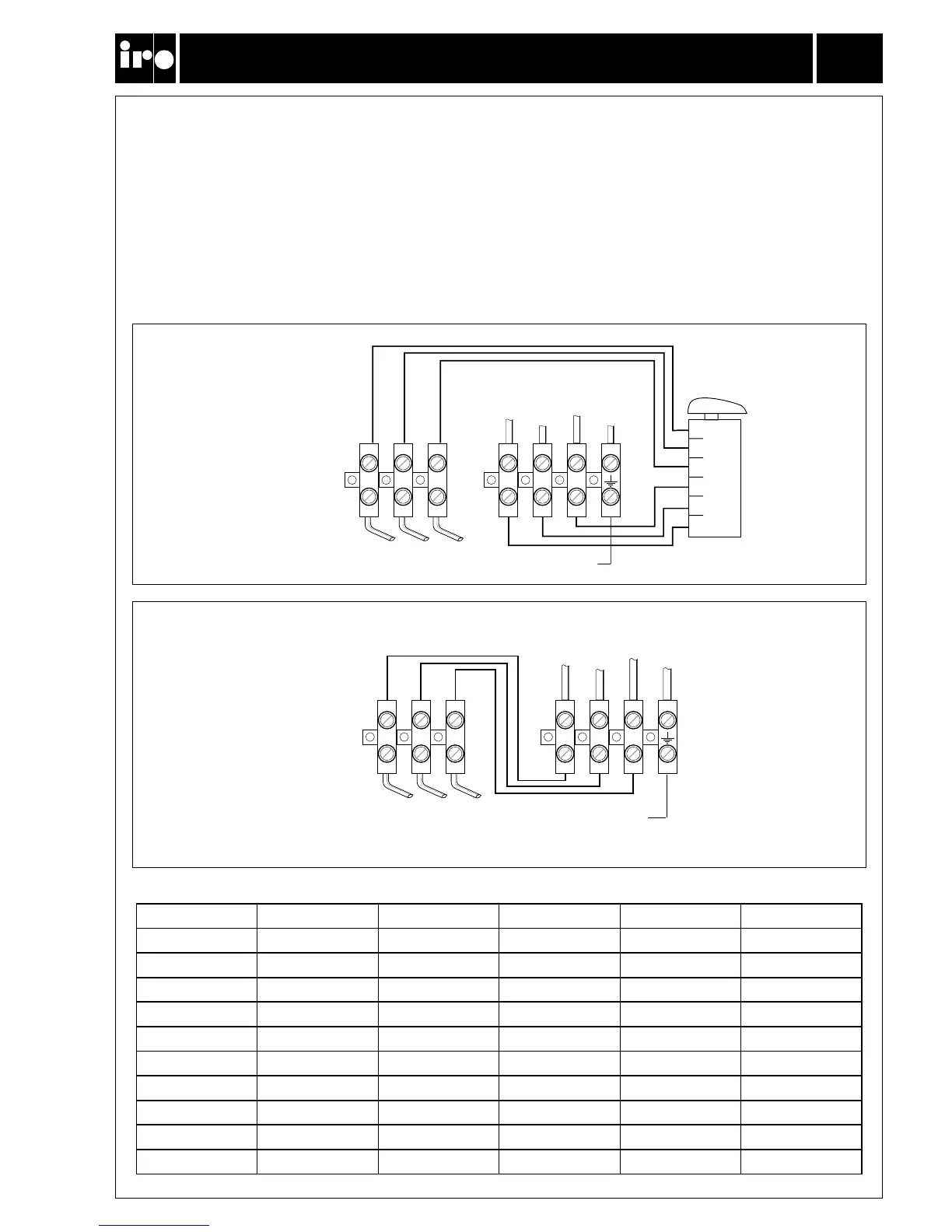

The wiring diagrams on the following page refer to control boxes equipped with a main switch (as
in fig.1 below). The mains supply shall be connected to L1, L2, L3 and EARTH. When the control
box is not equipped with a main switch the mains supply shall be connected as in fig.2.
Das Verdrahtungsdiagramm auf den folgenden Seiten bezieht sich auf die Kontrollkasten mit Haupt-
schalter (wie in Figur 1 unten). Der Hauptanschluss soll verbunden werden mit L1, L2, L3 und Erde. Wenn der
Kontrollkasten nicht mit einem Hauptschalter ausgerüstet ist, soll der Anschluss wie in Figur 2 abgebildet
erfolgen.
COLOUR
White
Black
Grey
Blue
Yellow
Red
Green
Brown
Orange
Violet
FARBE
Weiss
Schwarz
Grau
Blau
Gelb
Rot
Grün
Braun
Orange
Violett
COULEUR
Blanc
Noir
Gris
Bleu
Jaune
Rouge
Vert
Marron
Orange
Violet
COLOR
Blanco
Negro
Gris
Azul
Amarillo
Rojo
Verde
Marron
Anaranj
Violet
COLORE
Bianco
Nero
Grigio
Blu
Giallo
Rosso
Verde
Marrone
Arancione
Viola
COR
Branco
Negro
Cinzento
Azul
Amarelo
Encarnado
Verde
Castnho
Alaranjado
Violaceo
Ref. No 20-8930-0811-03/9608
MAINS CONNECTION
HAUPTANSCHLUSS
8
Laser/Nova
1
3
5
2
4
6
(N) (N) (N)
L1 L2 L3
(N) (N) (N)
L1 L2 L3
With main switch
Mit Hauptschalter
Common/Erde
Without main switch
Ohne Hauptschalter
Common/Erde
