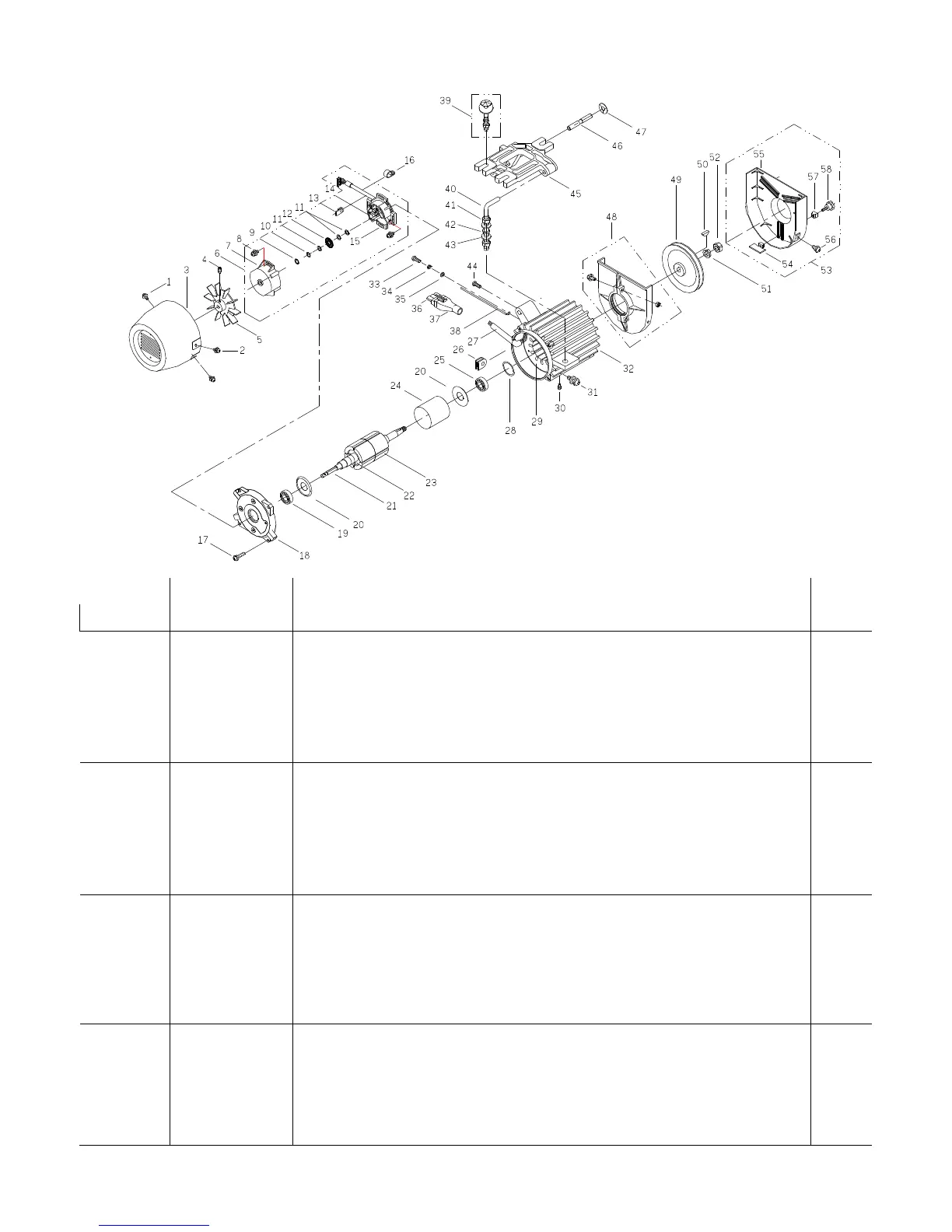

SV-250 MOTOR PARTS LIST 馬達零件表
No. Parts No. Description AMT
編號 品 號 品 名 及 規 格 數量
1 AGA0410F
Screw +Spring washer +Washer 螺絲+彈簧華司+平華司
M4xS4x10x10L
2
2 AGA0416C
Screw +Spring washer +Washer 螺絲+彈簧華司+平華司
M4xS4x10x16L
1
3 ACB00220
End Cover 後蓋
1
4 AGA0510D
Headless screw 無頭螺絲 M5x10L
1
5 AAB00072
Fan 風扇
1
6 SNSA006B
Encoder ASM. (SV-250) 編碼器組 (SV-250)
1
7 ACD00020
Encoder Cover
編碼器上蓋
1
8 AGA0416A
Screw +Spring washer +Washer
螺絲+彈簧華司+平華司
M4xS4x10x16L
4
9 AGFCS02A
CS ring CS 環
7.8x10x0.25T
1
10 ADA0057A
Bended Washer 弓型彈簧華司
8.5x12.5x0.3T
1
11 ADA00540
Washer 遮光片壓墊片
8.1x12.5x0.5T
3
12 AHB00010
Encoder disk 編碼器遮光片
1
13 ACM00121
Encoder cable guard 編碼器出線護套
1
14 CME00051
Encoder P.C.B ASM 編碼器電路板組
1
15 ACD00030
Encoder lower Cover 編碼器下蓋
1
16 ACK0002A
Cord clamp 電線固定扣
1
17 AGA05250
Screw +Spring washer 螺絲+彈簧華司 M5xS5x25L
4
18 AAA30262
Back cover 後殼
1
19 AGG62030
Bearing 培林軸承 6203-LLB
1
20 ADB00040
Rotor protective Al. plate 轉子保護鋁片
2
