Vyšroubujte krycí víčko (b) a našroubujte je na vřeteno ventilu (a). Pomalu vytahujte vřeteno ven-
tilu, dokud se v regulátoru neupraví výstupní tlak, pákový systém bezpečnostního rychlouzávěru
se nedostane do záběru a vřeteno ventilu nezůstane v otevřené poloze. To je možné pouze
tehdy, je-li výstupní tlak regulátoru pd nižší než zavírací tlak pdso a vyšší než zavírací
tlak pdsu! Nezapomeňte našroubovat zpět víčko (b).
Zprovoznění bezpečnostního rychlouzávěru 033 / I (horní zavírání))
Vyšroubujte krycí víčko (b) a našroubujte je na vřeteno ventilu (a). Pomalu vytahujte vřeteno ven-
tilu, dokud se v regulátoru neupraví výstupní tlak, pákový systém bezpečnostního rychlouzávěru
se nedostane do záběru a vřeteno ventilu nezůstane v otevřené poloze. To je možné pouze
tehdy, je-li výstupní tlak regulátoru pd nižší než zavírací tlak pdso.
Nezapomeňte našroubovat zpět víčko (b).
Zprovoznění bezpečnostního rychlouzávěru II (horní a spodní zavírání)
Servis a opravy
Veškeré práce na regulátoru je nutno provádět
pouze v beztlakovém stavu. Je třeba dodržet
bezpečnostní předpisy, zejména předpisy UVV a
dokumenty DVGW G 490, G 491 a G 495.
• Ventily před a za regulátorem musí být zavřené.
• Pomocí pojistného ventilu je třeba snížit tlak na
výstupní straně až na nulovou úroveň.
Upozornění:
Před demontáží regulátoru musí být
zatěžovací pružina uvolněná!

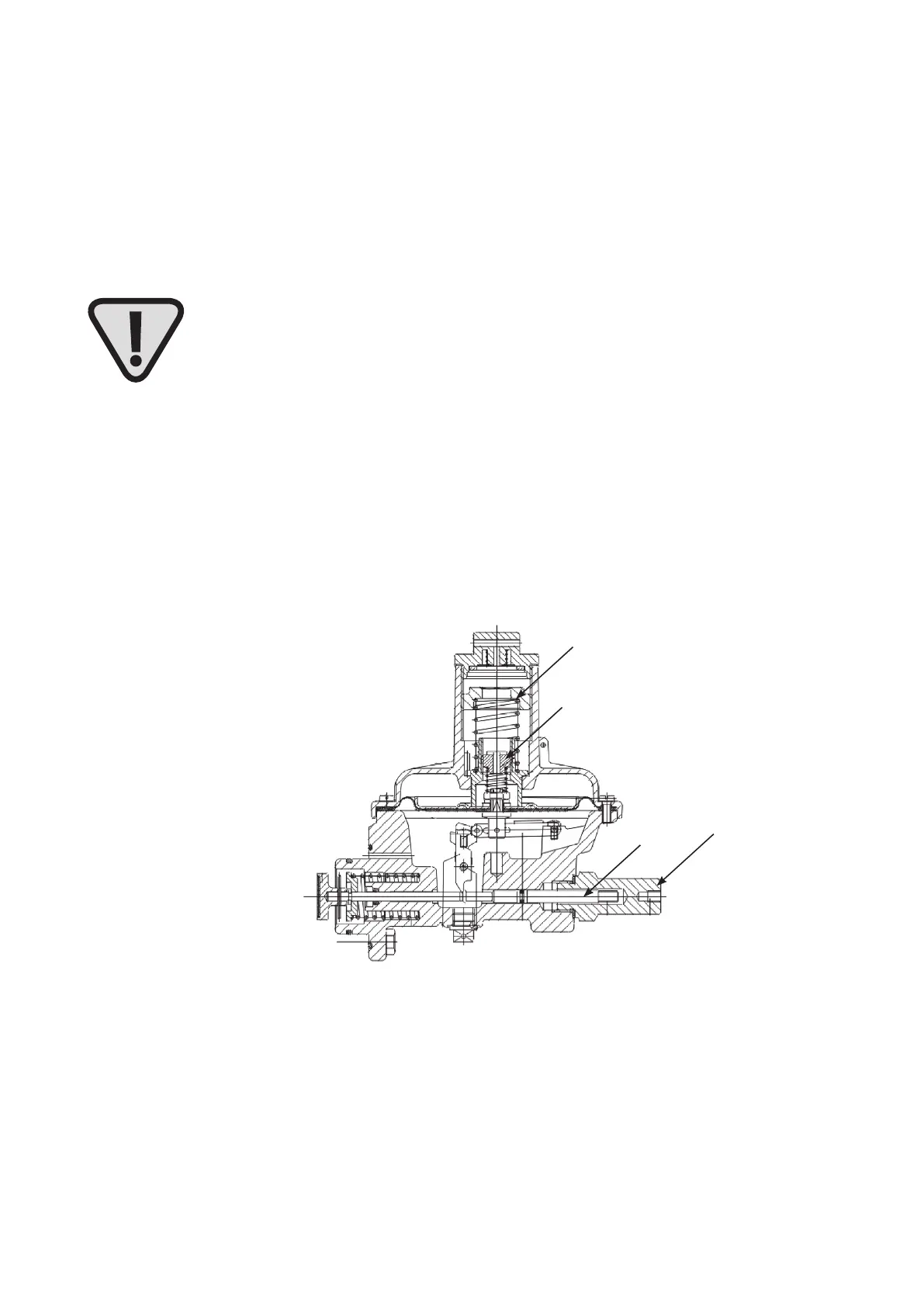

Seřizovací nástroj a klíč na hrdlo
Seřizovací nástroj:
Regulátor 133 Seřizovací nástroj
otvor klíče 13
(šestihranný)
Regulátor 233/244 Seřizovací nástroj
otvor klíče 1/2“
(čtyřhranný)
SAV 033 Seřizovací nástroj, otvor klíče 13
(šestihranný)
SAV-I Seřizovací nástroj, otvor klíče 13
(šestihranný)
SAV-II Seřizovací nástroj, otvor klíče 13
(šestihranný) a šroubovák č. 2
(Poz. c a d)
Klíč k výměně hrdla (šestihranný):
Regulátor 133 Klíč, otvor 25 mm
Regulátor 233/ 244*) Klíč, otvor 41 mm
*) Regulátor typu 244 funguje pouze s jedním průměrem
hrdla (27,5 mm)!
