ManagerIQEasy_QM_9752103070_NL_D_GB_F_V1_0 3
4 Manager IQ Easy aansluiten
- Gebruik de sjabloon met het gatenpatroon voor het monteren van de Manager/Extension.
De sjabloon is als PDF-bestand (1:1) meegeleverd op de USB flashdrive en is ook te
downloaden via http://www.simco-ion.nl/producten/statische-
eliminatie/voedingsapparaten/manager-iq-easy

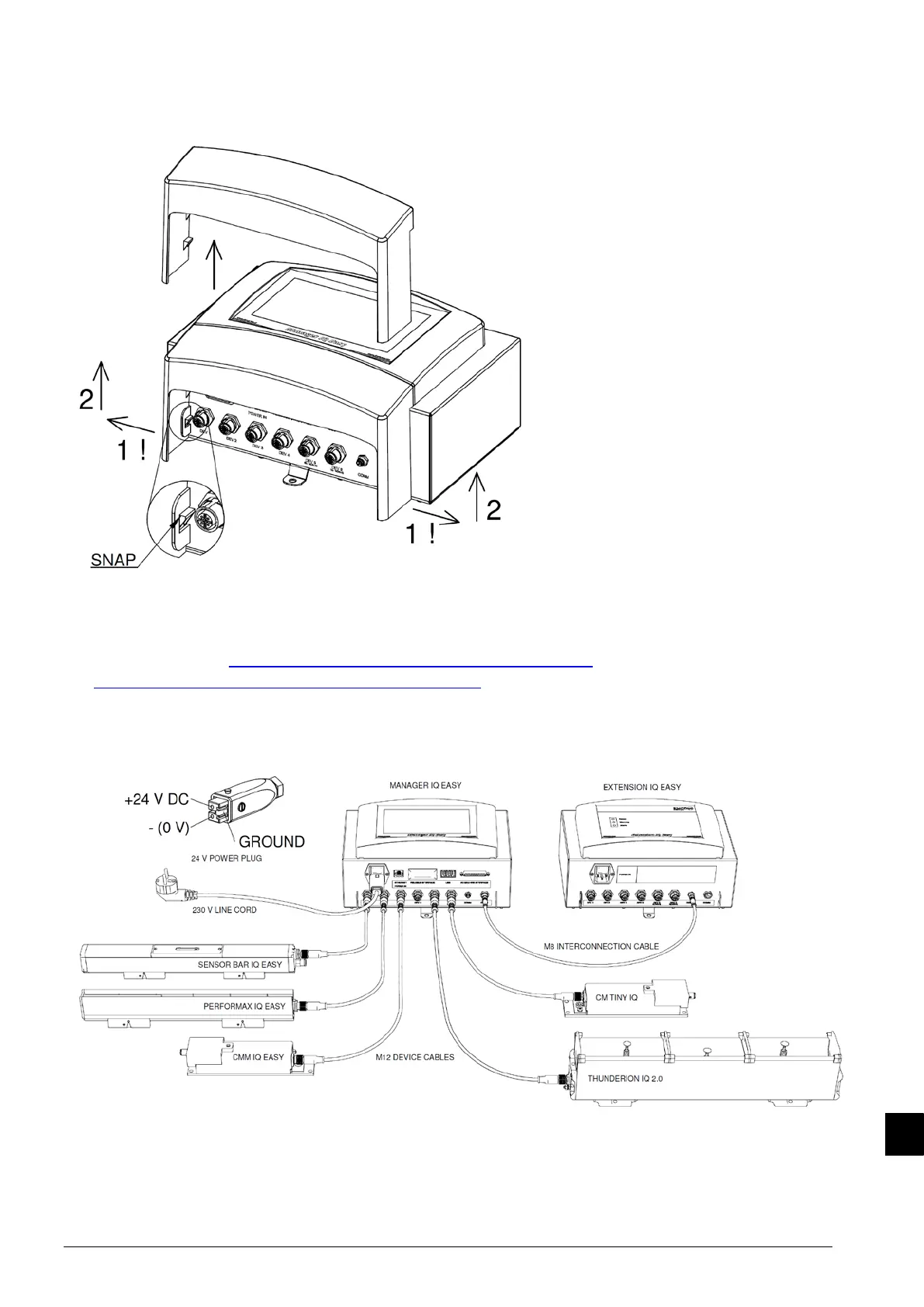

- Verwijder de beschermkap van de Manager/Extension om toegang te krijgen tot
de connectoren.
Sluit alle componenten van het IQ systeem aan:
- Voeding van de Manager via een 230V-netsnoer of een 24V-voeding via de 24V power plug
- Devices met een M12 device cable
- Extension IQ Easy met een M8 interconnection cable
