Dansk

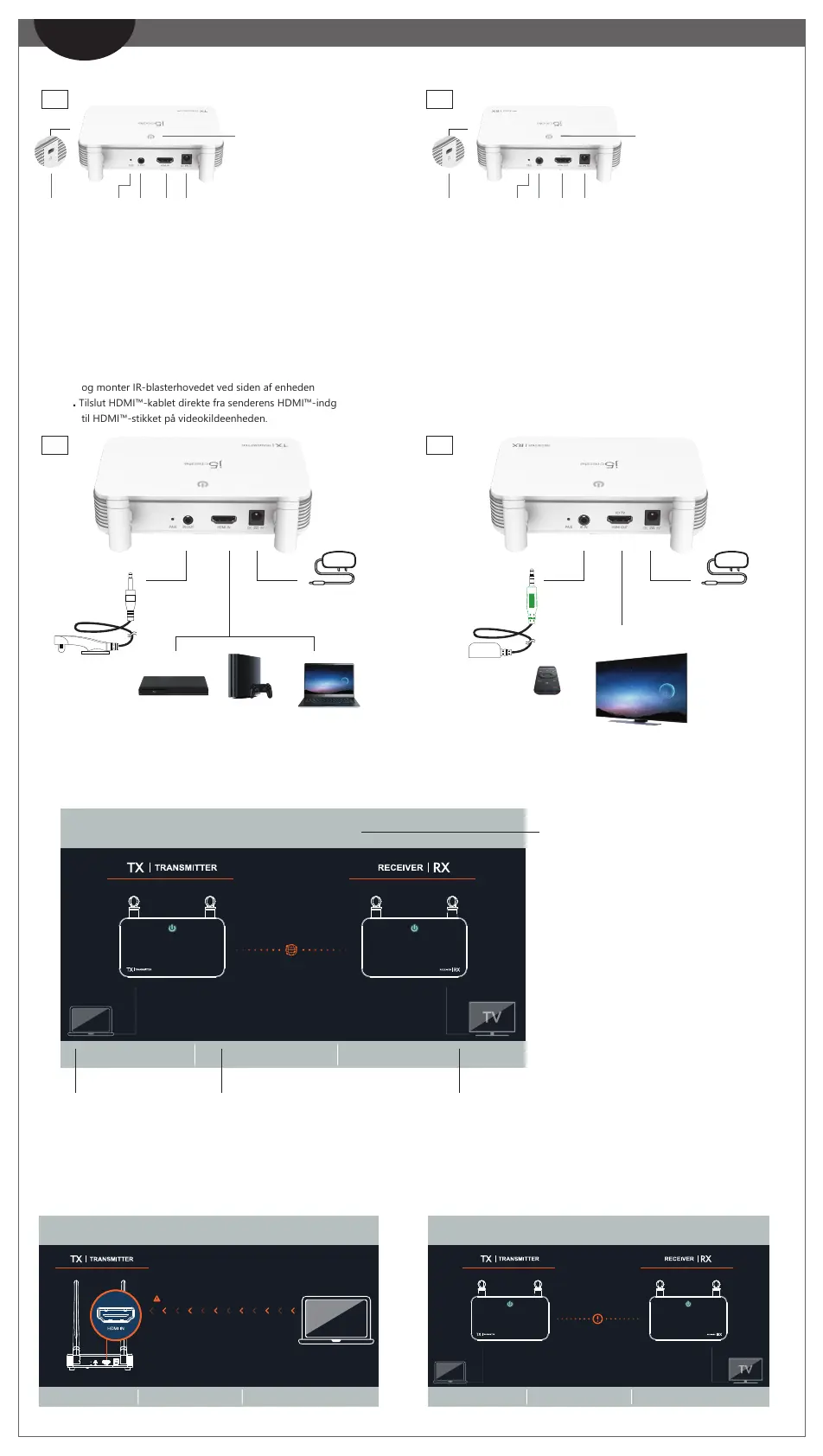

2. Hardwareinstallation
Trin 1. Tilslut strømadapteren, og sørg for, at strømindikatoren lyser.
Trin 2. (Ekstraudstyr): Indstillinger for IR-fjernstyring
Tilslut IR-blaster-kablet til IR-udgangen.
Trin 3. (Ekstraudstyr) Sæt IR-sensoren på kildeenheden,
og monter IR-blasterhovedet ved siden af enheden
Trin 4. Tilslut HDMI™-kablet direkte fra senderens HDMI™-indgangsstik
til HDMI™-stikket på videokildeenheden.
3. Modtager: Status for skærmmenuen (OSD/on-screen display)
1. Oversigt over hardwarefunktioner
HDMI™ in
Strømindgang
④① ② ③ ④① ② ③
HDMI™-udgang
1080P
Bærbar pcAfspiller
Spillekonsol
⑤ ⑤
⑥
⑥
Trin 1. Tilslut strømadapteren, og sørg for, at strømindikatoren lyser.
Trin 2. (Ekstraudstyr): Indstillinger for IR-fjernstyring
Tilslut IR-forlængerkablet (grønt stik) til IR-udgangen.
Trin 3. (Ekstraudstyr) Sæt og monter IR-sensoren foran enheden.
Trin 4. Tilslut HDMI™-kablet direkte fra HDMI™-udgangsstikket på
modtageren til HDMI™-stikket på skærmen.
IR-modtagerkabel
(grøn)
IR-blaster
-kabel (sort)
①
②
③
④
②
(Fjernbetjening
medfølger ikke)
④
Strømindgang
(Fig.1)
(Fig.2)
(Fig.3)
* ①
* ②
* ③
* ④
* ⑤
* ⑥
RX
PAR
IR-udgang
HDMI™-indgang
Jævnstrøm (DC) 5V
Hul til lås.
Indikator for trådløs
forbindelse og strøm
TX
Please connect your device via the HDMI™ port.
Wireless Display HDMI™ Extender
RX DEVICE NAME RX FIRMWARE VERSION STATUS
HDMI5G_RX0008 2020.5.12.0 No input source from sender
Connecting...
Wireless Display HDMI™ Extender
RX DEVICE NAME RX FIRMWARE VERSION STATUS
HDMI5G_RX0008 2020.5.12.0 Sender not found
Connection failed.
Wireless Display HDMI™ Extender
RX DEVICE NAME RX FIRMWARE VERSION STATUS
HDMI5G_RX0008 2020.5.12.0 Network disconnected
Bemærk:
*① Hvis TX- og RX-forbindelsen ikke kan oprettes. Reducer afstanden mellem TX og RX. Hvis du stadig oplever problemer,
bedes du kontakte j5creates kundeservice.
*⑥ Indikator: Rød: Lyser / orange: Venter på parring / Blinker rød: TX/RX-parring / Grøn: TX/RX-parring er udført
Netværket er afbrudt.
Reducer afstanden mellem TX og RX. Hvis du stadig oplever problemer,
bedes du kontakte j5creates kundeservice.
Startskærm: Skærmmenuen viser forbindelsen.
RX
TX
①
③
Hvis forbindelse af enheder via HDMI™-porten mislykkedes:
Kontroller venligst dit HDMI™-kabel eller signalet fra din kildeenhed.
- Sender ikke fundet
- TX RX-parring
- Ingen indgangskilde fra sender
- Netværket er afbrudt
* ①
* ②
* ③
* ④
* ⑤
* ⑥
PAR
IR-indgang
HDMI™-udgang
Jævnstrøm (DC) 5V
Hul til lås.
Indikator for trådløs
forbindelse og strøm
