Svenska

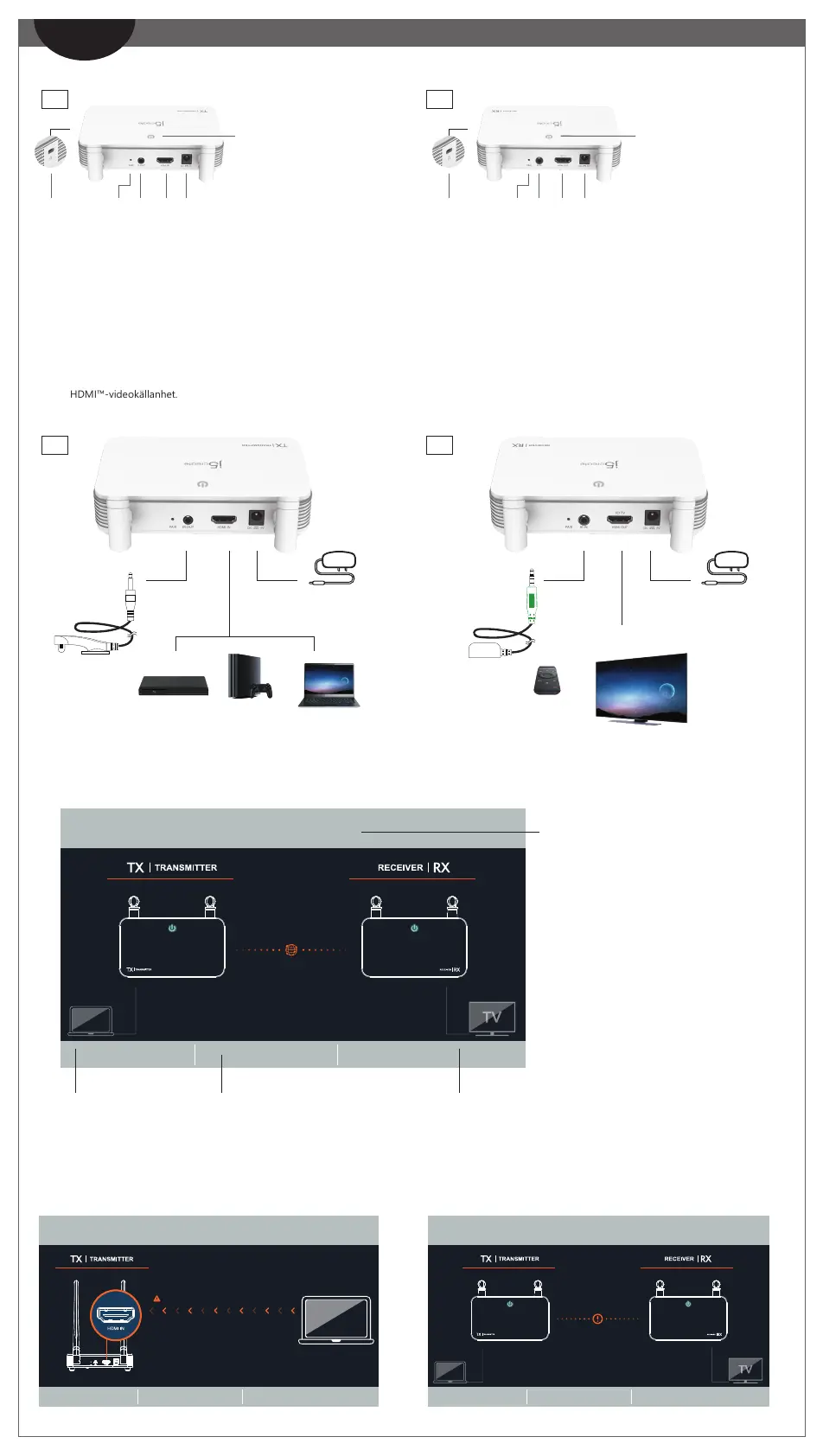

2. Maskinvaruinstallation
Steg 1. Sätt in nätadaptern och kontrollera att strömlamporna lyser.
Steg 2. (Valfritt): Inställning av IR-fjärrkontrollen
Anslut IR-blasterkabeln till IR-utgången.
Steg 3. (Valfritt) Placera IR-sensorn på källenheten och montera
IR-blasterhuvudet bredvid enheten
Steg 4. Anslut HDMI™-kabeln direkt från sändarens HDMI™-ingångskontakt
till din HDMI™-videokällanhet.
3. Mottagare : OSD (on-screen display) status
1. Maskinvarufunktioner
HDMI™ in
Ström in
④① ② ③ ④① ② ③
HDMI™ ut
1080P
Bärbar datorSpelare
Spelkonsol
⑤ ⑤
⑥
⑥
IR-mottagarkabel
(grön)
IR-blasterkabel
(svart)
①
②
③
④
②
(Fjärrkontrollen
ingår inte)
④
Ström in
Steg 1. Sätt in nätadaptern och kontrollera att strömlamporna lyser.
Steg 2. (Valfritt): Inställning av IR-fjärrkontrollen
Anslut IR-förlängningskabeln (grön kontakt) till IR-utgången.
Steg 3. (Valfritt) Placera och montera IR-sensorn framför enheten.
Steg 4. Anslut HDMI™-kabeln direkt från mottagarens HDMI™-utgångskon-
takt till din HDMI™-skärm.
(Fig.1)
(Fig.2)
(Fig.3)
① LÄNKNING
② IR in
③ HDMI™ ut
④ DC 5V
⑤ Plats för säkerhetslås
⑥ Statusindikator för
trådlöst och ström
*
*
RX
① LÄNKNING
② IR ut
③ HDMI™ in
④ DC 5V
⑤ Plats för säkerhetslås
⑥ Statusindikator för
trådlöst och ström
*
*
TX
Anslut enheten via HDMI™-porten.
Trådlös bildskärm HDMI™-extender
RX ENHETSNAMN RX VERSION AV FAST PROGRAMVARA STATUS
HDMI5G_RX0008 2020.5.12.0 Ingen inmatningskälla från sändaren
Ansluter...
Trådlös bildskärm HDMI™-extender
RX ENHETSNAMN RX VERSION AV FAST PROGRAMVARA STATUS
HDMI5G_RX0008 2020.5.12.0 Sändare hittades inte
Anslutningen misslyckades.
Trådlös bildskärm HDMI™-extender
RX ENHETSNAMN RX VERSION AV FAST PROGRAMVARA STATUS
HDMI5G_RX0008 2020.5.12.0 Nätverket bortkopplat
Obs!
*① Om TX- och RX-anslutningen misslyckades. Du kan minska avståndet mellan TX och RX. Om du fortfarande har problem kan du kontakta j5create kundtjänst.
*⑥ Indikator: Röd: ström på / Orange: Väntar på länkning / Rött blinkande ljus: TX / RX-länkning / grönt: TX/RX-länkning klar
Nätverket bortkopplat.
Startskärmen : OSD visar anslutning.
RX
TX
①
③
Om anslutningen av enheter via HDMI™-porten misslyckas:
- Avsändaren hittades inte
- TX RX-länkning
- Ingen inmatningskälla från sändaren
- Nätverket bortkopplat
Du kan minska avståndet mellan TX och RX. Om du fortfarande har problem kan
du kontakta j5create kundtjänst.
Kontrollera HDMI™-kabeln eller signalen från källan.
