JUSTERINGAR (ALLA ENHETER) 6
sv-31
6 JUSTERINGAR (ALLA ENHETER)
6.1 ALLMÄNT ________________________________________________________________
1. Justeringar och underhåll ska alltid utföras av en
kvalificerad mekaniker. Om korrekt justering inte kan
utföras, kontakta en auktoriserad återförsäljare för
Jacobsen.
2. Byt, justera inte skadade eller slitna delar.
3. Långt hår, smycken och lösa kläder kan fastna i
rörliga delar.
4. Ändra inte motorns regulatorinställning och övervarva
inte motorn.

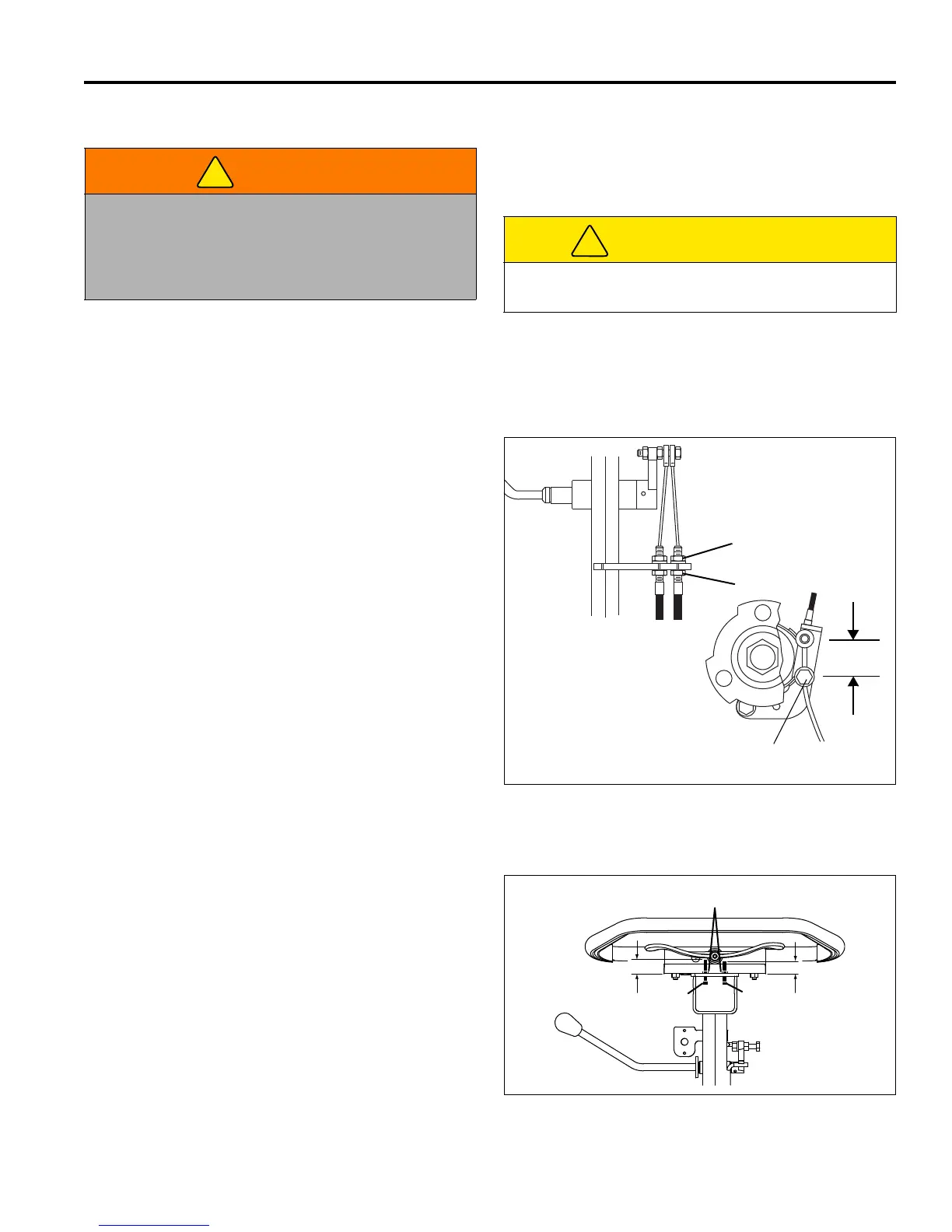

6.2 BROMS __________________________________________________________________
En korrekt justerad broms kräver 4,5 kg tryck på spaken
för ingrepp och måste ha 38 mm centrum till centrum när
den läggs ur.
1. Smärre justeringar utförs vid spaken. Lossa mutter
(A), vrid mutter (B) för att justera bromsvajern och
dra sedan åt mutter (A).
2. Om justeringar inte kan utföras vid spaken,
demontera transporthjulet och justera vid
bromsbandet.
3. Lossa skruv (C) och dra i vajern för att få önskad
spänning. Dra åt skruv (C). Justera om (A) och (B).
Figur 6A
6.3 HASTIGHETSSPAKENS STOPP ______________________________________________
1. Lossa på båda muttrarna (X).
2. Justera det positiva spakstoppet (Y) till 22 mm.
3. Justera det negativa spakstoppet (Z) till 27 mm.
4. Dra åt muttrarna (X) för att säkra justeringen.
När du har justerat spakstoppen måste du återställa
reglagens hastighetsspakskalibrering. [Se Avsnitt 4.3]
Figur 6B
VARNING
Innan du rengör, justerar eller reparerar utrustningen
ska du koppla ur alla drivanordningar, lägga i
parkeringsbromsen, stänga av och koppla bort
strömkontakten för att förhindra allvarliga
personskador.
VAR FÖRSIKTIG
Förhindra personskador och skador på eggarna
genom att hantera rullen med extrem försiktighet.
