HAREKETLI KAFALI BOBIN AYARLARI 8
tr-39
8.4 KESME YÜKSEKLIĞI _______________________________________________________
Not: Kesme yüksekliğini ayarlamadan önce her zaman
silindirden yassı bıçağa olan ayarı yapın. (Bölümler 8.2 ve
8.3).
1. Destek çubuğunu aşağı doğru itin ve çim biçme
makinesini tutamacından geriye doğru eğin.
1. Ayar çubuğunda (E) istenilen kesme yüksekliğini
ayarlayın.
a. Vida kafasının alt tarafı ile ayar bloğu yüzeyi (F)
arasındaki mesafeyi ölçün.
b. İstenilen yüksekliği elde etmek için vidayı (H)
ayarlayın ve ardından kanatlı somunu sıkın.
2. Ön silindir dirsekleri (G) üzerindeki somunları, ayar
topuzu (K) ön silindiri kaldıracak veya indirecek kadar
gevşetin.
3. Ayar kolunu (E) bir silindir ucunun yakınına, önveya
arka silindirlerin altına yerleştirin.
4. Ayar vidasını (H) yassı bıçağın (L) üzerine kaydırın ve
vida kafasıyla yassı bıçak arasındaki aralığı kapatmak
için topuzu (K) ayarlayın. Ardından emniyet somununu
(G) sıkın.
5. Diğer uçta Adım 4 ve 5'i yineleyin Diğer ucu
ayarlamadan önce bir uçtaki ayarı tamamlayın.
6. Somunları (G) sıkın ve her ucu yeniden kontrol edin.

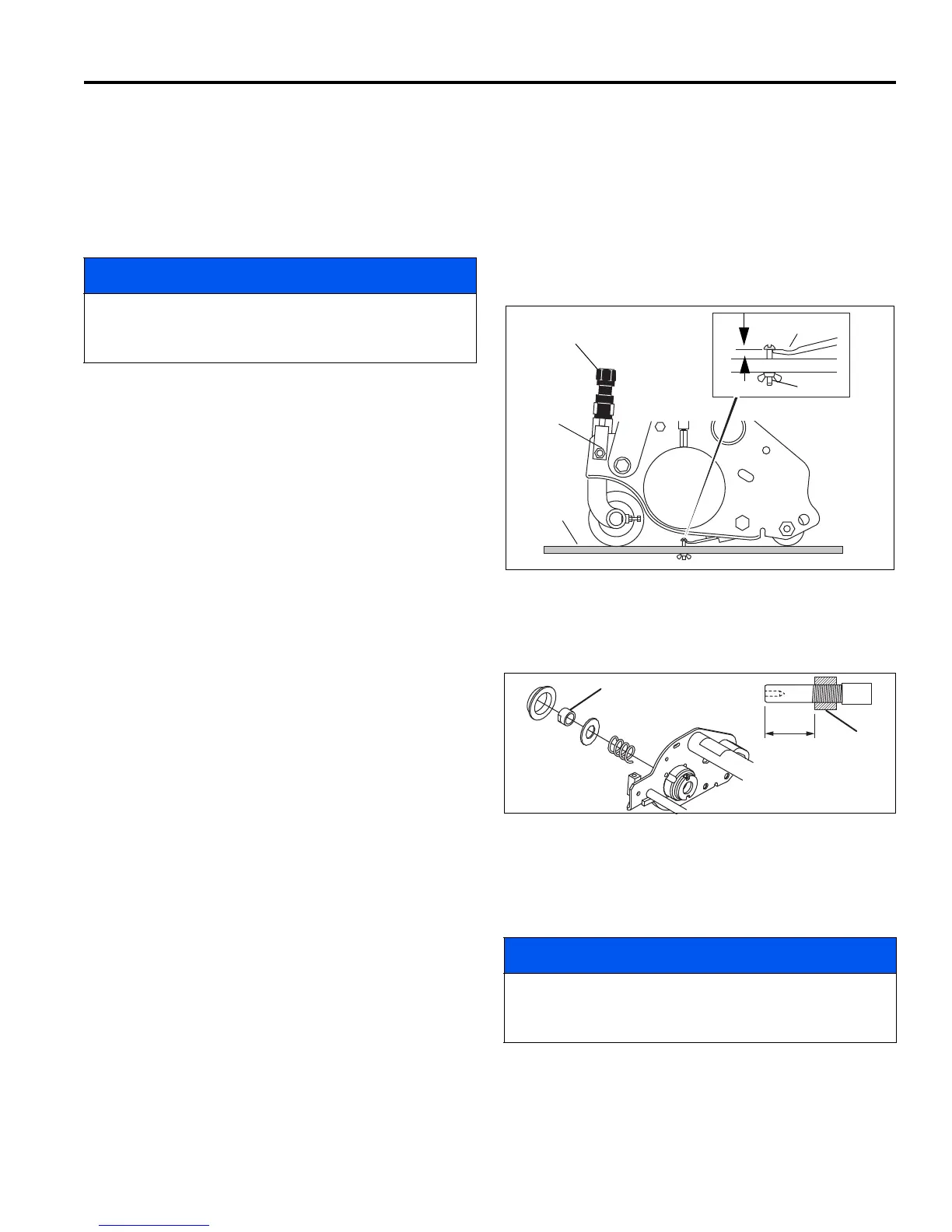

Sekil 8E
8.5 SILINDIR BAĞLANTISI______________________________________________________
Uçta oynama veya radyal oynama, kötü bağlantıları, zayıf
gerilimli yayı veya geriye çekilmiş somunu belirtir.
1. Bağlama yuvası montaj donanımını kontrol edin.
Bileşenleri gerektiği gibi sıkılaştırın veya değiştirin. Yağ
gidericiyle telleri dikkatle temizleyin.
2. Somuna (P) orta güçte Loctite uygulayın, ardından
somun, silindir şaftının ucundan 46 mm uzak olana
kadar somunu silindir şaftına geçirin.
3. Yayı ayarladıktan sonra NLGI - Grade O yağ ile silindir
bağlantısı yuvalarını doldurun.
Sekil 8F
8.6 SILINDIR TAKIMININ ÇIKARILMASI ___________________________________________
Silindir takımı, bakım veya farklı bir silindirde kullanılmak
üzere çıkarılabilir.
1. İnce mili ve rondelayı çıkarın ve kaldırma çengellerini
millerden kaydırın.
2. Motor elektrikli konektörlerinin ve silindir topraklama
kablosunun bağlantısını kesin. Kasnak motorları
mekanizmadan söküldüğü zaman motorun içine pislik
girmemesi için motor üzerindeki bağlantıları örterek
koruyun.
3. İnce mili ve düz rondelayı çıkarın ve panhart çubuğunu
silindir sürgüsünden kaldırın.
4. Üniteyi tutamacın üstüne arkaya doğru yatırın ve
silindiri çim biçme makinesinden uzağa doğru kaydırın.
5. Kasnak montajı söküm işleminin tersidir. Motor
bağlantılarını sadece elle sıkın, motor bağlantılarını
sıkmak için anahtar kullanmayın.
BİLGİ
Jeneratör Seti Güç Modülleri: Çim biçme makinesini
uzun süre geriye yatmış biçimde bırakmayın, aksi halde
yağ yanma odasına sızabilir.
BİLGİ
Jeneratör Seti Güç Modülleri: Çim biçme makinesini
uzun süre geriye yatmış biçimde bırakmayın, aksi halde
yağ yanma odasına sızabilir.
