PIL GÜCÜ MODÜLÜ 9
tr-43
9.6 PILI YERLEŞTIRME ________________________________________________________
Piller temizlendi ve pil tablası alanındaki acid nötralize
edildiyse, çevre bölgelerde korozyon olmamalıdır.
Görülen korozyon hemen mavun spatulası ve tel fırçayla
giderilmelidir. Alan, karbonat ve su solüsyonuyla
yıkanmalı ve astar boya ve korozyana karşı koruyucu
boya uygulamadan önce tamamen kurutulmalıdır.

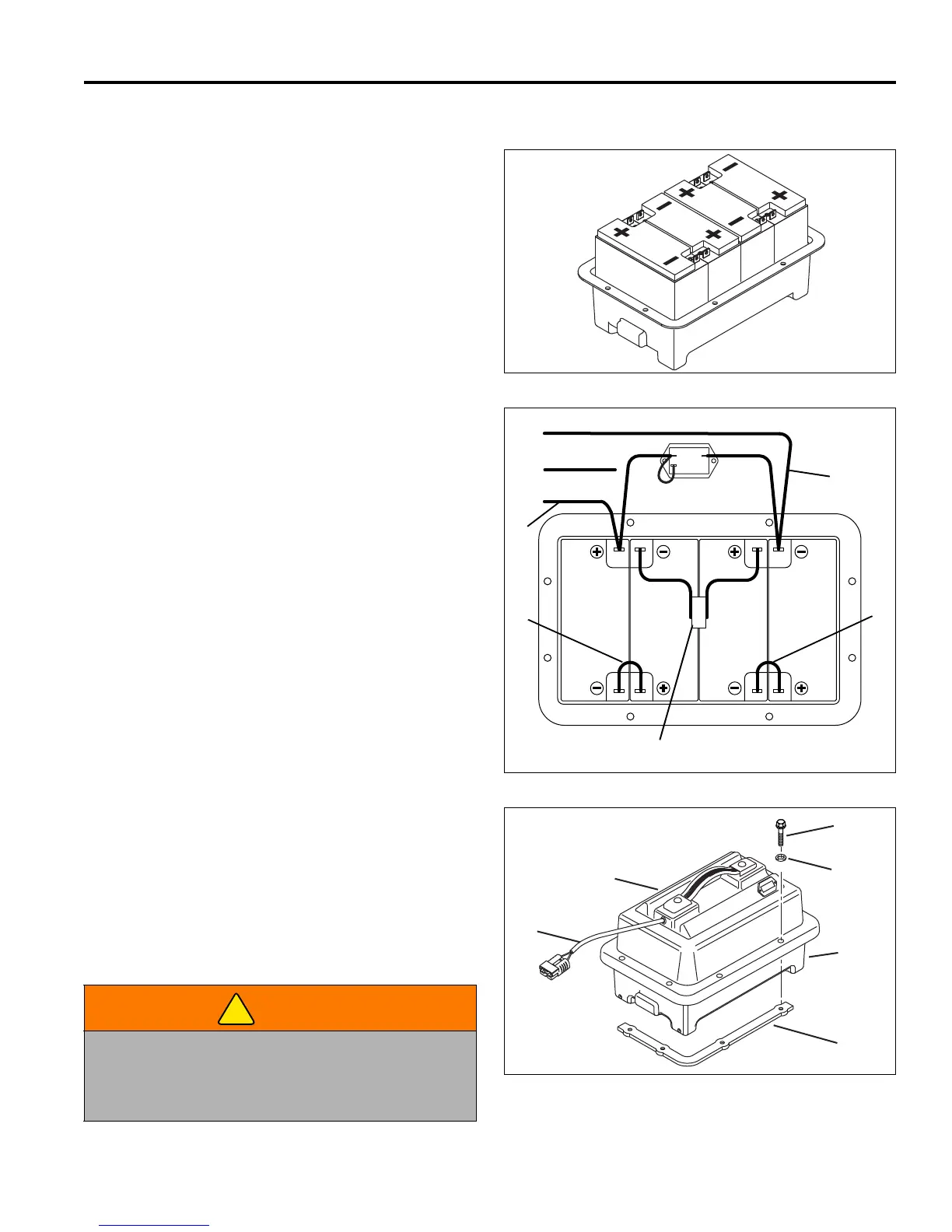

Piller, Sekil 9C'de gösterildiği biçimde pil tablasına
yerleştirilmelidir. Doğru fiziksel boyuta sahip pilleri
kullanma, hareket etmesini önleyecektir ancak pil
kasasının bozulmasına neden olmayacak kadar sıkı
olmayacaktır.
Tüm kablo ve terminalleri inceleyin. Karbonat ve su
solüsyonu ile pil terminalleri veya kablo terminallerinden
korozyonu temizleyin ve gerekiyorsa fırçayla temizleyin.
Pil kablolarını bağlamak için Sekil 9D'de gösterildiği gibi
bağlamak için dikkat edin ve pil arkasındaki donanımı
tam olarak sıkılaştırın. Pil terminallerini ve pil kablosu
terminallerini ticari olarak satılan koruyucu kaplamayla
koruyun.
Pil Paketini Değiştirme:
1. Pilleri pil tablasına yerleştirin.
2. Vidalar, yaylı rondelalar ve somunlarla sigorta
kablosu takımını (D) pil paketine sabitleyin.
3. İki kablo bağlama telini (E) ilgili konumlarına
sabitleyin.
4. Ana kabloyu (F) pil kasası kapağının (G) yanındaki
delikten geçirin.
5. Ana kabloyu (F) pillere ve pil monitörüne (M)
bağlayın.
Not: Eclipse çim biçme makinelerinde kullanılmayan
yalıtılmış 15 mm terminalli Turuncu/Yeşil kablo olacaktır.
Kısa devreyi önlemek için kablonun ucunu kapatın.
6. Pil kasasının iki yarısını (G) ve (H) vidalar (J), düz
rondelalar (K) ve pil kasası şeritleriyle (L) monte
edin.
Pil özellikleri için Bölüm 2.6'e başvurun.
Sekil 9C
Sekil 9D
Sekil 9E
UYARI
Pil terminali koruyucusu aerosol kapları kullanırken
çok dikkatli olun. Metal kutunun, pil terminalleriyle
temas etmesini (patlamayla sonuçlanabilir)
engellemek için metal kabı yalıtın.
Kırmızı Kablo
Siyah Kablo
D
E
E
F
F
Turuncu/Yeşil Kablo
