Jacobsen G-Plex III Safety And Operators Manual

ES-23
JACOBSEN G-PLEX III Series: DN & DP
MANUAL DE SEGURIDAD Y OPERACION
9.4 ALTURA DE CORTE
NOTA: Todos los tres cabezales de corte
DEBERAN ser calibrados de manera
precisa a la misma altura de corte para
asegurar un corte uniforme.
El ajuste de la cuchilla estacionaria
deberá realizarse antes de calibrar la
altura de corte.
Se puede conseguir un bloque calibrador
(Número de pieza 892010). Pídalo a
cualquier distribuidor oficial de Textron.
1. Establezca la altura de corte en el bloque
calibrador (Número de pieza 892010)
girando la tuerca mariposa hasta que la
distancia entre la parte inferior de la
cabeza del tornillo y la parte superior del
bloque calibrador sea igual a la altura de
corte deseada (Vea la Figura 9.4.2).
2. Afloje la tuerca de seguridad de una de las
ménsulas de ajuste del rodillo delantero lo
suficiente como permitir el ajuste (Vea la
Figura 9.4.1).
3. Sostenga el bloque calibrador (Número de
pieza 892010) a través de la parte inferior
de los rodillos delantero y trasero, cerca
de la ménsula de ajuste del rodillo y ajuste
el rodillo delantero hasta que el borde de
corte de la cuchilla estacionaria entre en
contacto con la parte inferior de la cabeza
del tornillo calibrador (Vea la Figura 9.4.2).
4. Apriete la tuerca de seguridad y repita el
procedimiento en el otro extremo.
Después de haber realizado el ajuste en
ambos extremos, regrese y vuelva a
revisar ambos extremos.
5. Asegúrese de que todos los tres
cabezales de corte estén instalados sin
cambiar la altura del tornillo calibrador.
9 AJUSTES

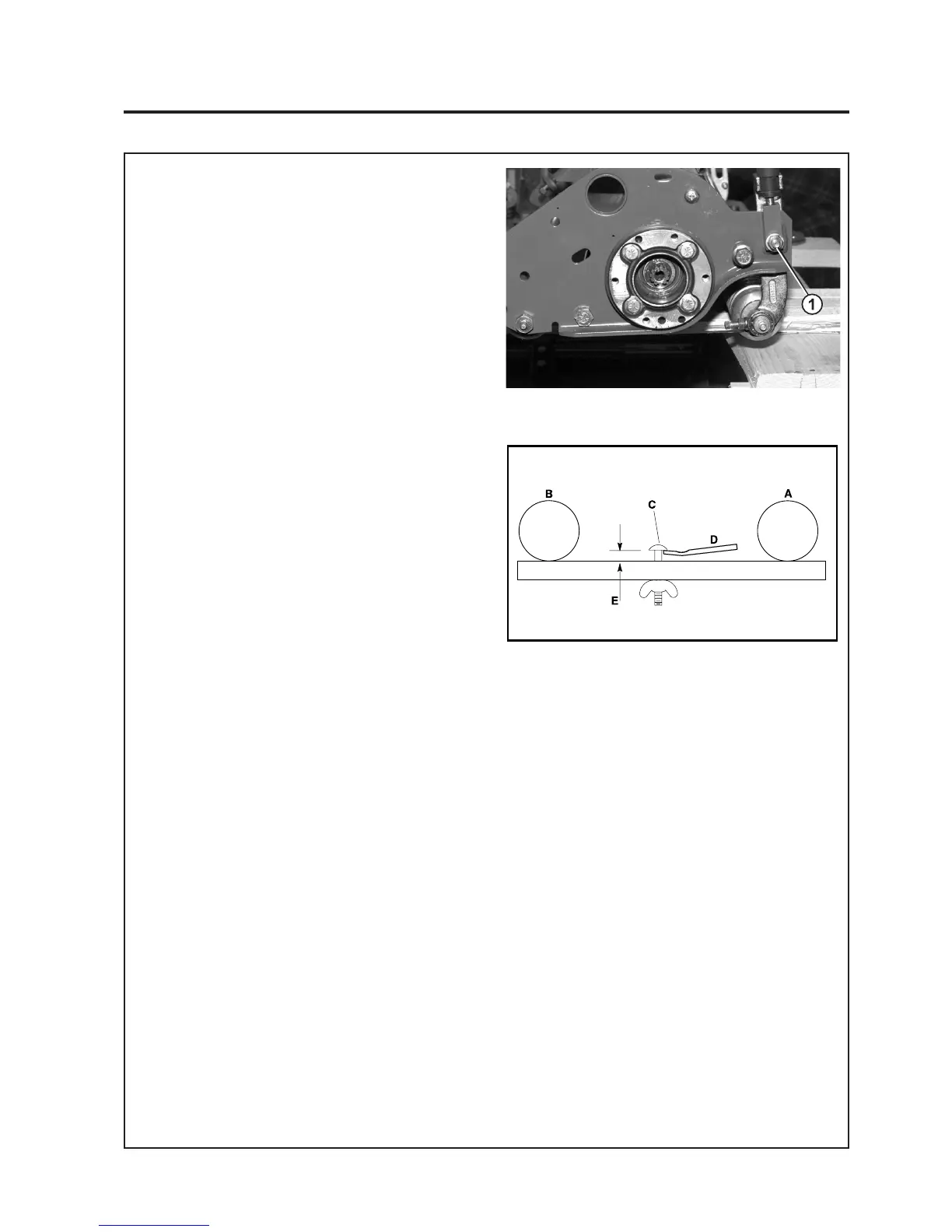

Figure 9.4.1
1. Loosen Locking Nut
Fig. 9.4.2
Ajuste de la altura de corte
A = Rodillo trasero
B = Rodillo delantero
C = Cabeza del tornillo calibrador
D = Cuchilla estacionaria
E = Altura de corte
