MANTENIMIENTO 8
es-31
8.11 LUBRICACIÓN ____________________________________________________________
El cortacésped ha sido diseñado para requerir poca
lubricación. El engrase excesivo produce cargas altas
sobre los cojinetes y el motor, lo cual reduce el
rendimiento de la máquina.
1. Limpie siempre el accesorio engrasador antes y
después de lubricar.
2. Aplique grasa con una pistola manual y llene
despacio hasta que la grasa comience a subir. NO
usar pistolas de aire comprimido.
3. Para el funcionamiento correcto de todos los puntos
de pivote y otros puntos de fricción, aplicar varias
gotas de aceite SAE 30W.

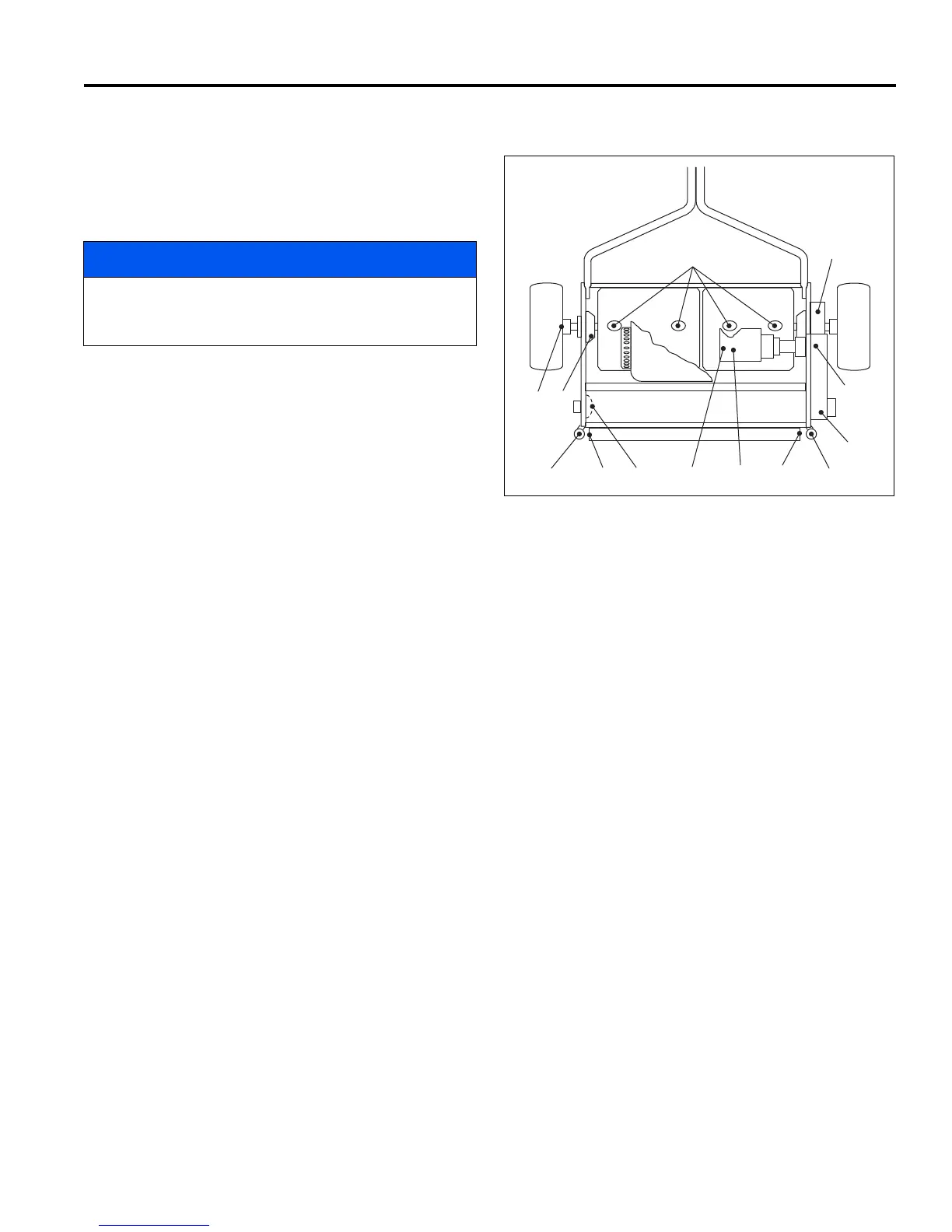

Figura 8D
8.12 CUADRO DE MANTENIMIENTO ______________________________________________
Intervalos recomendados de inspección y lubricación.
Diariamente 20 50 100 300 Anualmente Lubricante
Filtro de aire.....................................I ........................................C
Cámara de combustión ........................................................................................................ C
Aceite de motor ...............................I .................. R ........................................R.......................................... ......................I
Conducto de combustible ....................................................................................................................R - 2 años
Bujía ..............................................................................................................A/R
Separación de válvulas ........................................................................................................ A
Puntos de engrase (Figura 7C)
1 - Rodillo......................................................... L.................................................................................... L.................... II
2 - Ajuste de altur...................................................................L ............................................................................................ II
3 - Eje de molinete RT ..................................... L...................................................................................... ..................... II
4 - Rodillo de tracción ...................................... L...................................................................................... ..................... II
5 - Cojinete del eje del embrague ........................................................................................................... L.................... II
6 - Eje del pivote del embrague .............................................................................................................. L....................III
7 - Cojinete de aguja del embrague.......................................................................................................... ................... IIIH
8 - Cubo de tracción..................... ................... L...................................................................................... .....................III
9 - Cojinetes de rueda........................................................................................................ .................... L.................... II
10 - Palanca de embrague del molinete .......... L...................................................................................... ..................... II
11 - Bastidor de cadena..................................................................................................... ....................R....................IV
A - Añadir o Ajustar C - Limpiar I - Inspeccionar L - Lubricar R - Reemplazar
Lubricantes
I - SAE 10W-30 Clasificación API SF o SG
II - Grasa de litio NLGI - Grado 2
III - Grasa Lubriplate®, número de pieza Jacobsen 5001581
IV - Aceite SAE EP-140 -Vaciar y rellenar
H - Aplicar una capa fina
AVISO
Los intervalos de mantenimiento deben realizarse con
más frecuencia cuando se trabaje en lugares con
gran cantidad de polvo.
1212 3
4
5
67
8
9
10
11
