SEŘÍZENÍ 3
cs-11
3.4 BRZDOVÝ PEDÁL _________________________________________________________
Brzdy seřizujte po výměně či opravě brzdové soustavy,
nebo když se nadměrně zvětší zdvih pedálu.
1. Při montáži nových brzdových destiček vyleštěte
destičky tak, že budete popojíždět se sekačkou
rychlostí sekání při lehce sešlápnutém brzdovém
pedálu po dobu cca 5 sekund. Uvolněte a opakujte
pětkrát, než provedete konečné seřízení.
2. Zcela povolte seřizovací matici (C).
3. Rukou odtáhněte lanko za seřizovací maticí (B) pryč
od pedálu, až se brzdové destičky těsně dotknou
brzdového kotouče. Šroubujte seřizovací matici (B)
nahoru, dokud se nedotkne montážní desky.
Utažením matice (C) zafixujte nastavení. Utáhněte
matici (C) momentem 27 Nm. Neutahujte matici
nadměrně a neohýbejte lanko.
4. Tento postup opakujte i u druhého lanka.
5. Nastartujte sekačku a zkontrolujte funkci brzd.
Zaparkujte sekačku ve svahu (sklon cca 16,7°) a
zatáhněte ruční brzdu. Brzda musí bránit sekačce v
rozjetí. Nastavte matici (B) podle potř
eby.
Se zataženou a správně seřízenou parkovací brzdou
by se sekačka neměla rozjet.

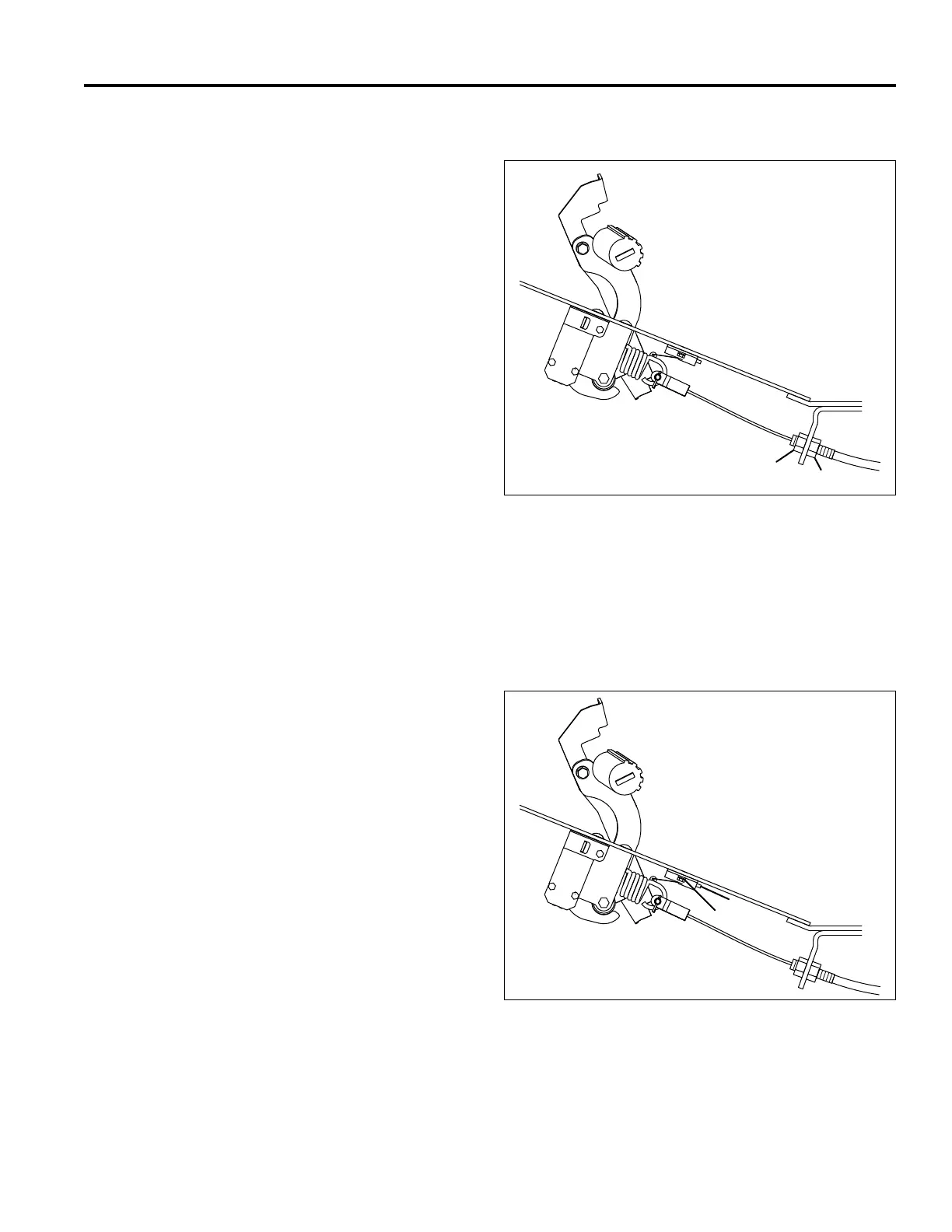

Obr. 3C
3.5 SPÍNAČ RUČNÍ BRZDY _____________________________________________________
Pokud systém vzájemného blokování nefunguje správně,
zkontrolujte nastavení spínače ruční brzdy. Kontakty
spínače musí být sepnuté při zatažení ruční brzdy a
rozepnuté při uvolnění ruční brzdy.
1. Povolte upevňovací součásti spínače ruční brzdy
(D).
2. Seřiďte spínač (E) tak, aby se jeho kontakty sepnuly
při zatažení ruční brzdy a rozepnuly při uvolnění
ruční brzdy.
Obr. 3D
