4.3 BROUŠENÍ ČEPELÍ ________________________________________________________
1. Vložte dřevěný blok mezi čepel a pouzdro sekačky,
aby se čepel nemohla pohybovat. Chcete-li odstranit
čepel, otáčejte šroub, který ji drží, proti směru
hodinových ručiček
.
2. Při obtahování nebo ostření čepele nesledujte
původní vzorek brusu jako na obr. (A). Vybruste
nové břity v úhlu jako na obr. (B).
Jestliže maximální celkový úbytek čepele dosáhne
13 mm, neostřete ji, ale vyměňte.
3. Dávejte pozor, aby bylo z obou stran čepele ubráno
stejné množství materiálu a nedošlo k nevyvážení
čepele. Nevyvážená čepel vyvolává nadměrné
vibrace a může poškodit sekačku.
4. Používejte vyvažovač čepelí (JAC 5016) pro
kontrolu čepelí po naostření.
5. Identifikujte tři čepele rotující ve směru (D) a čtyři
čepele rotující proti směru (E) hodinových ručiček.
Čepele pro otáčení ve směru hodinových ručiček
jsou namontovány na levém motoru přední sekačky,
vnějším motoru levé boční sekačky a vnitřním
motoru pravé boční seka
čky. (Rotace se určuje
podle normálního otáčení motoru při pohledu shora
sekačky).
6. Namontujte čepele tak, aby břity (C) byly otočeny ve
směru otáčení, jak je znázorněno na Obr. 4C.
Lopatka čepele musí být otočena směrem k
pouzdru sekačky.
7. Utáhněte prostřední montážní šroub držící čepel na
102 Nm.
Obr. 4B
Obr. 4C
VAROVÁNÍ
Na čepelích sekaček se mohou vytvořit ostré hrany.
Buďte opatrní při každém servisu a manipulaci.
VAROVÁNÍ
Při dalším ostření čepele pod přípustných 13 mm se
může odlomit kousek čepele a být vymrštěn ze
sekačky. Taková nehoda může způsobit velmi těžké
zranění osob v okolí, resp. poškození majetku.

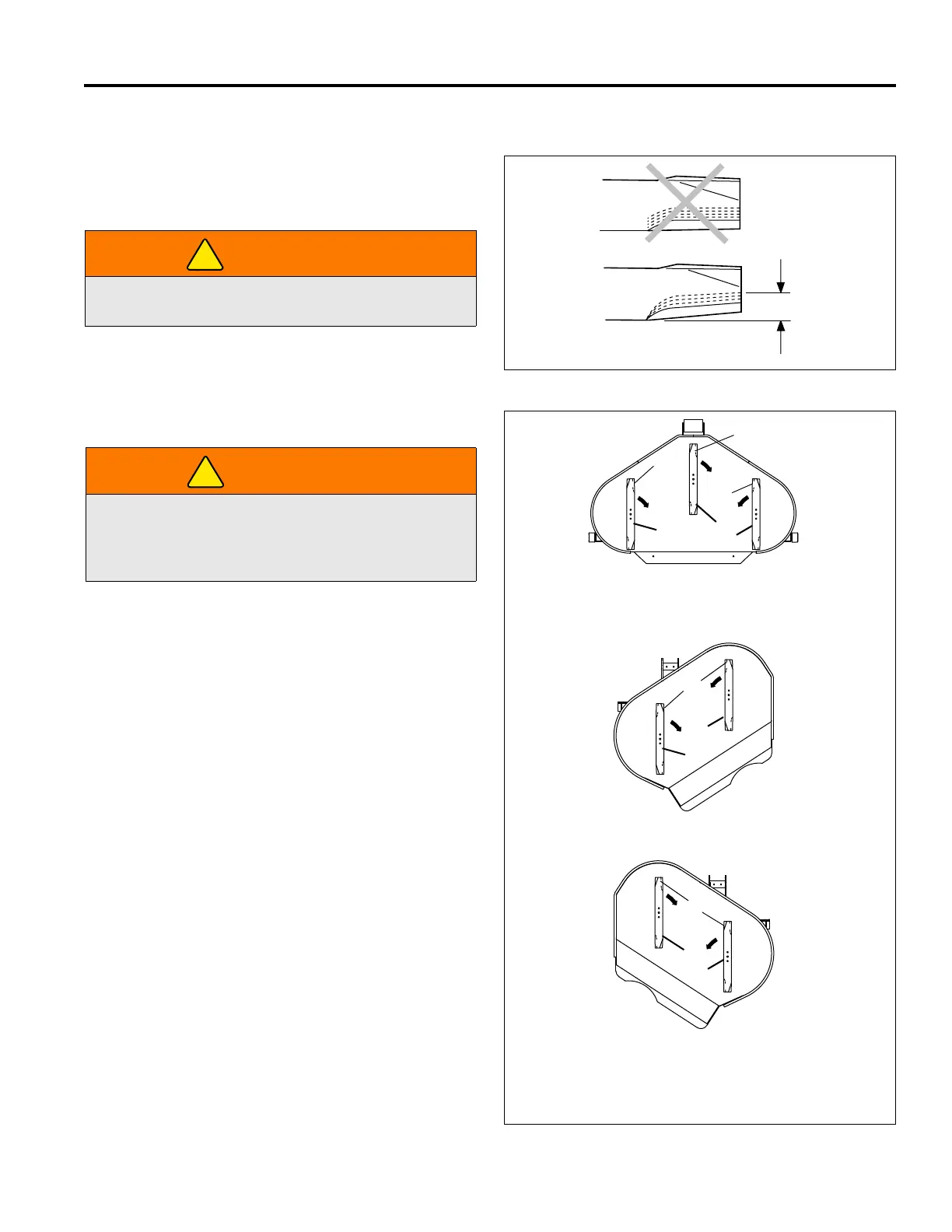

A
B
HR024
Pohled zespodu na přední
sekačku v provozní poloze.
Pohled zespodu na boční sekačky
zvednuté do transportní polohy.
Levá strana
Pravá strana
C
C
C
D
E
E
D
E
C
E
D
C
