28

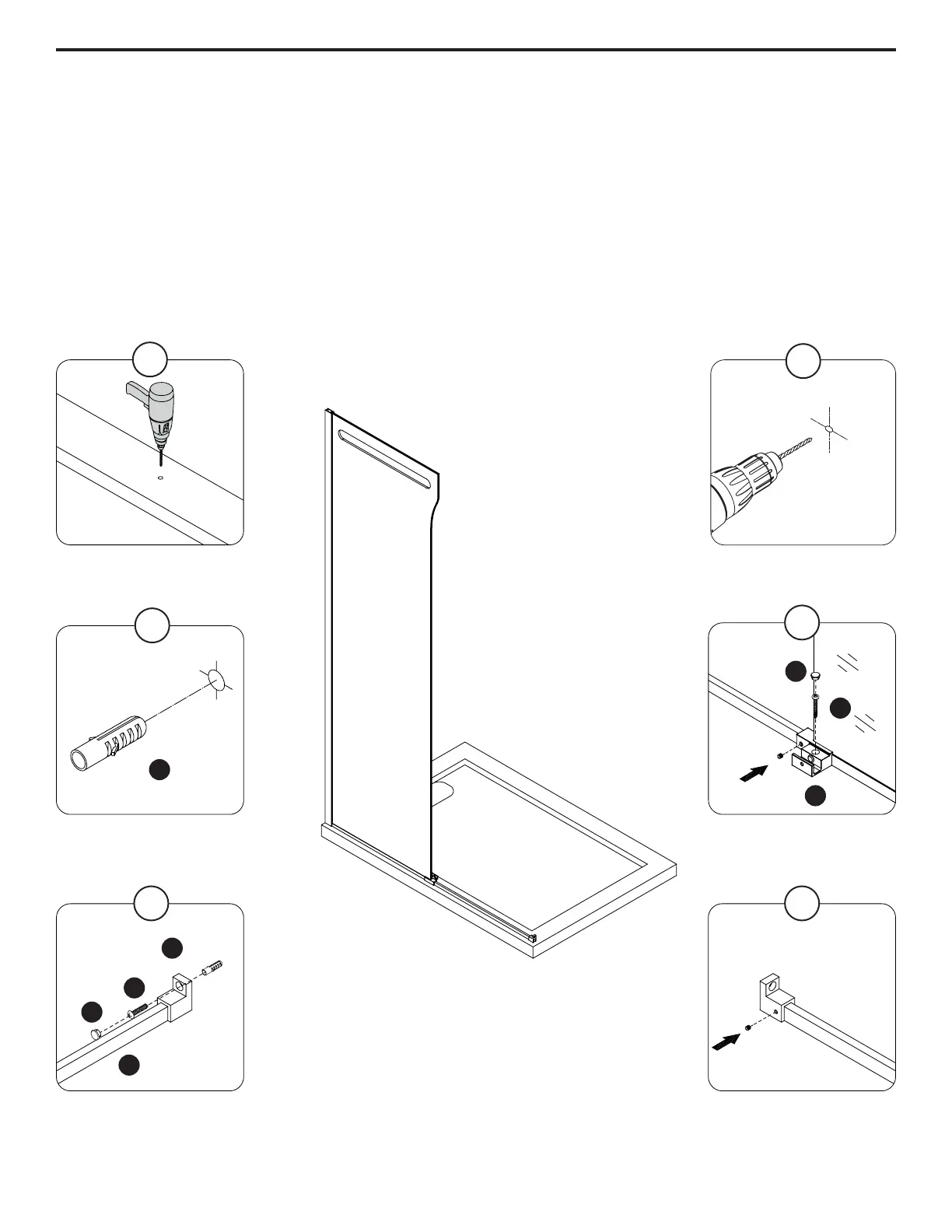

1. Percez un trou pilote pour le guide de porte coulissante (N) en utilisant un foret de 3mm (1/8po).
2-3. Percez un trou pilote pour l’ancrage du rail guide à roulettes (P) en utilisant un foret de 6mm (1/4po). Insérez les
ancrages muraux (GG) en utilisant un maillet en caoutchouc.
4. Installez le rail de porte coulissante (N) avec la vis (CC) et le capuchon (II).
5-6. Installez l’ancrage du rail guide à roulettes (P) sur le rail guide à roulettes (O) à l’aide de la vis (BB) et du
capuchon (II).
1
Φ3mm
1/8po
2
Φ6mm
1/4po
II
CC
4
II
BB
GG
6
5
N
P
3
O
INSTALLATION DU PANNEAU FIXE
