Jacuzzi ERIKA 48 - Page 45

45

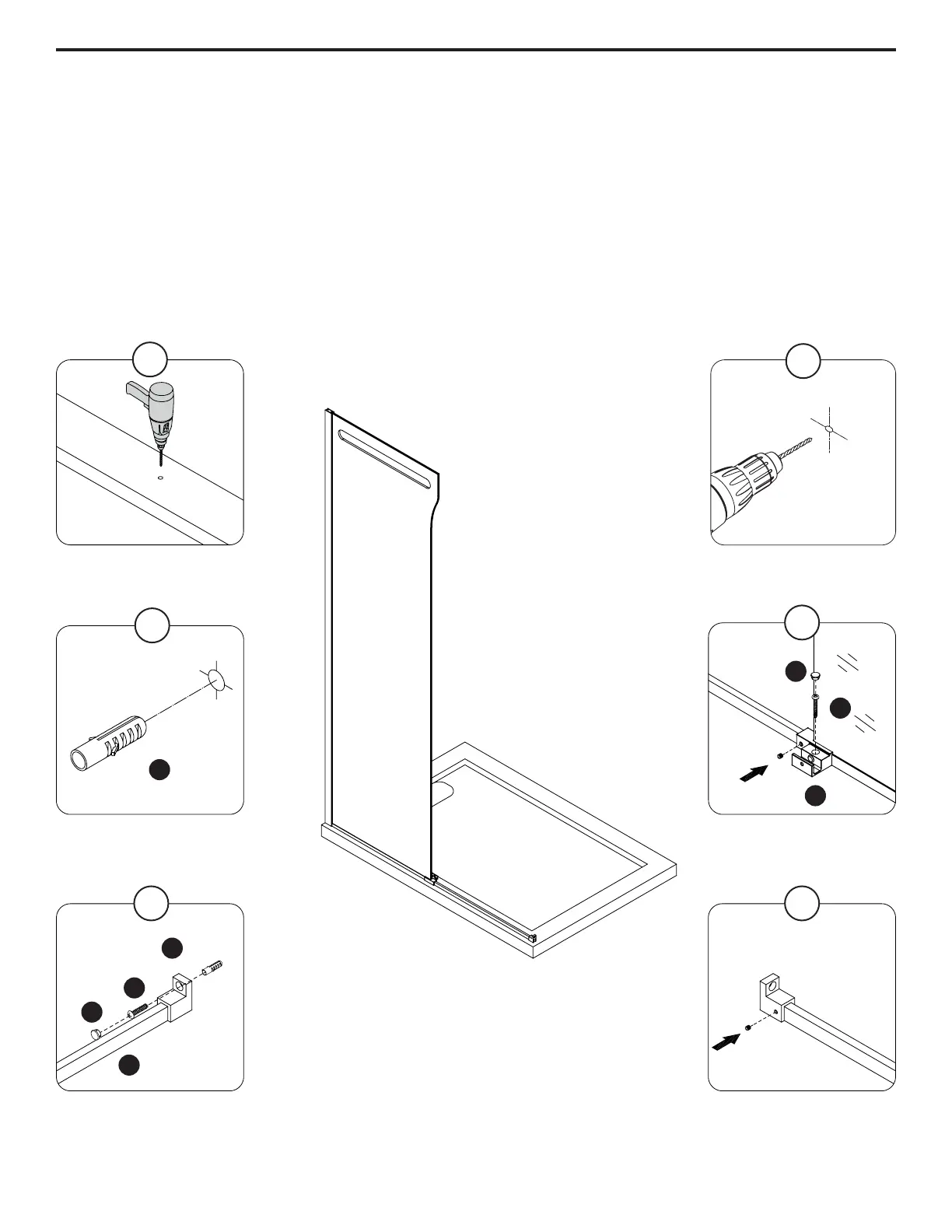

1. Perforeunagujeroguíaparalaguía(N)delapuertacorredizautilizandounabrocadeø3mm(1/8pu).
2-3. Perforeunagujeroguíaparaelanclaje(P)delrieldeguíadelrodilloutilizandounabrocadeø6mm(1/4pu).
Inserte los tacos (GG) de pared utilizando un mazo de caucho hasta que los tacos de pared estén a ras con la pared
4. Instale la guía (N) de la puerta corrediza con el tornillo (CC) y el capuchón (II).
5-6. Instaleelanclaje(P)delrieldeguíadelrodillosobreelrieldeguía(O)delrodilloutilizandoeltornillo(BB)yel
capuchón (II).
1
Φ3mm
1/8pu
2
Φ6mm
1/4pu
II
CC
4
II
BB
GG
6
5
N
P
3
O
INSTALACIÓN DEL PANEL FIJO
