SERIE CLREN POMPEN
Installatie, bediening
DEZE HANDLEIDING MOET GELEZEN WORDEN VOORALEER DE POMP GEÏNSTALLEERD
WORDT EN MOET BIJ DE GEBRUIKER VAN DE INSTALLATIE ACHTERGELATEN WORDEN
PRESTATIE POMP
Model pomp Maximale capaciteit : Maximale druk : Maximaal :
(m
3
/h) (m) (W)
C3LREN-S2 12 11 375
C5LREN-S2 13 12 450
C7LREN-5-S2 13 12 450
C7LREN-S2 17 12 600
C1LREN-5-S2 13 12 550
C1LREN-7-S2 17 12 600
C1LREN-S2 19 14 900
C15LREN-7-S2 17 12 600
C15LREN-1-S2 20 14 1000
BELANGRIJKE INSTALLATIE VOORSCHRIFTEN
• Installeer de pomp op een plek waar overstroming niet kan voorkomen.
• Bevestig de pomp met schroeven op zijn draagvlak .
• De installatie moet zo gedaan worden dat de aanlsuitdoos gemakkelijke bereikt kan worden.
• De electrische installatie moet gedaan worden door een bevoegde electricien.
• De CLREN pomp is geleverd met een 3 m lange voedingskabel en stekker. Sluit de stekker aan
op een geaard stopkontakt beschermd door een aardlekschakelaar met een nominale
uitschakelstroom van maximaal 30 mA.
• De aansluitdoos deksel moet gesloten te worden en op de juiste wijze vastgezet worden.
GEBRUIK GEEN VERLENGSNOER.
Let op : Om letsel te voorkomen, moet een beschadigde voedingskabel vervangen worden
door de fabrikant, een service technicus of een ander gekwalificeert persoon. Inspecteer de
kabel jaarlijks. Voeding voor alle CLREN pompen : 1~, 230V, 50Hz
ALGEMEEN
Dit product is nauwkeuring geïnspecteerd en ingepakt op onze fabriek. Aangezien de
vervoerder volle verantwoordelijkheid geaccepteerd heeft voor een goede aflevering, moet
iedere indiening voor schadevergoeding van de zending, ofwel zichtbaar of verborgen, gedaan
worden bij de vervoerder. Dit is een zelfaanzuigende pomp, hetgeen betekent dat het water op
kan zuigen door een droge aanzuigleiding zonder kleppen te gebruiken, op voorwaarde dat de
pomp behuizing en filter behuizing vol zitten met water voordat de motor wordt gestart.
Desondanks, raden wij het gebruik aan van een klep met scharnierende sluiting in de aanzuigleid-
ing,op of onder het waterpeil, als de aanzuig opvoerhoogte meer is dan 1,5 m of als de droge
aanzuigleiding langer is dan 3,05 m . Deze maatregel maakt de eerste aanzuiging gemakkelijk,
en houdt dan ten alle tijden de aanzuigleiding gereed voor aanzuiging.
INSTALLATIE
LET OP : Speciale installatie vereiste kunnen bestaan voor de installatie van de pomp bij een
zwembad of vijver . Controleer dit bij uw plaatselijke overheid. De installatie moet in
overeenstemming zijn met de plaatselijke codes.
LOCATIE : De pomp dient geinstalleerd te worden in overeenstemming met de normen en
voorschriften van toepassing in uw land of gemeente, bij voorkeur in een droge, schaduwrijk,
en goed geventileerde ruimte. Bij twijfel, graag kontakt opnemen met uw leverancier. Installeer
de pomp op of onder dek nivo. Als dit niet mogelijk is, kies dan de laagst mogelijke hoogte, maar
zorg ervoor dat de pomp niet blootgesteld wordt aan elke mogelijke overstroming. Dit
vereenvoudigd aanzuiging, en voegt toe aan de druk ontwikkeld door de pomp. Prepareer een
hard, vlak oppervlak dat groot genoeg is om plaats te beiden aan de pomp en de bijbehorende
uitrusting. Houdt het volgende in gedachten : Afwatering van de filter ruimte of putje; Ventilatie
van de motor; Toegang voor onderhoud en winterklaar maken van de uitrusting; Bescherming
van de uitrusting tegen weers elementen.
PIJPLEIDINGEN : De pomp aansluitingen hebben binnenschroefdraad van 1-1/2" NPT draad.
Houdt het leidingwerk zo simple mogelijk en houdt zoveel mogelijk van de aanzuigleiding onder
het waterpeil van het zwembad omdat dit de aanzuigtijd zal verminderen. Stel de leiding zo op
dat hij continu oploopt naar de pomp om hoger gelegen plekjes te voorkomen waarin
luchtzakken gevormd kunnen worden.. Voor gemakkelijk onderhoud van de uitrusting, kleppen
installeren in de pomp aanzuig en zwembad retour leidingen dicht bij het pomp systeem. Deze
kleppen worden aanbevolen indien de uitrusting benedendeks is geinstalleerd. Houd de klep in
de aanzuigleiding volledig open gedurende werking. Zorg ervoor dat gedurende de installatie
de leidingen schoongehouden worden en wees ervan verzekerd dat het aanzuig systeem
absoluut luchtdicht is. Alleen Teflon tape dient gebruikt te worden bij het aansluiten van de
leidingen aan de pomp.
ELECTRISCHE AANSLUITINGEN : Controleer of de informatie op het naamplaatje van de
elektromotor overeenkomt met de netvoeding. Schakel een competente electricien in voor
installatie van de bedrading. Installeer een gemakkelijk te bereiken aan/uit schakelaar om de
pomp aan en uit te zetten. CLREN pompen zijn compleet met een 3 m geaarde voedingskabel
en moet aangesloten zijn op een geaard stopkontakt beschermd door een aardlekschakelaar
met een nominale uitschakelstroom van maximaal 30 mA.
De draad afscherming mag niet lichter zijn dan flexibel snoer met een rubber afscherming die
het symbool HO5RN-F draagt.
Acoustische druk minder dan 70dB(A).
GEBRUIK GEEN VERLENGSNOER! BESCHERM HET SNOER TEGEN
VERKEERD GEBRUIK MAAR STOP HET NIET IN DE GROND.
BEDIENING
Opmerking : Nummers tussen haakjes verwijzen naar sleutel nummer in Figuur 1.
OPSTARTEN : Als de pomp geleverd is als deel van een compleet filter system, volg de opstart
procedure omschreven in de separate instructies voor het compleet filter system. In andere
gevallen, als volgt verder gaan:
1. Sluit de klep in de aanzuig en retour leidingen. Verwijder de filter deksel (5) van de haar en
pluis filter en vul de pomp volledig met water. Plaats de deksel terug.
LET OP: Draai de filter RING-LOKTM (6)niet te vast; alleen handvast .
LAAT DE POMP NIET LOPEN ZONDER WATER omdat een tekort van water de asafdichting kan
beschadigen. VUL DE POMP MET WATER VOOR HET OPSTARTEN.
2. Open de kleppen in de aanzuig en retour leidingen en start de pomp. Als de pomp weigert een
volledige doorstroming te leveren binnen vier of vijf minuten, schakel dan de voeding uit en
herhaal Stap 1. Als de pomp nog steeds niet werkt, controleer dan voor luchtlekkages bij de filter
deksel (5), aanzuigleiding verbindingen, en klep steel drukrand alvorens Stap 1 te herhalen.
WAARSCHUWING: DE POMP NIET LATEN WERKEN MET GESLOTEN AANZUIG OF
AFVOERKLEPPEN.
3. Na ongeveer tien minuten van werking, de zwembad retour installatie controleren voor
luchtbellen. Een continue luchtstroom geeft lekages aan in de aanzuigleiding. Lokaliseer en
corrigeer lekkages onmiddelijk.
LET OP : DE FILTER RING-LOKTM (6) NIET AANDRAAIEN GEDURENDE WERKING.
REGELEN VAN DE UITVOER CAPACITEIT : Houd de klep in de aanzuigleiding volledig open
gedurende de werking. Zou het nodig zijn de uitvoer capaciteit te regelen, gebruik een klep in
de retourleiding.
REINIGING VAN HAAR EN PLUIS FILTER : Schakel de voeding af. Sluit de kleppen in de aanzuig
en retourleidingen. Schroef de filter RING-LOKTM (6) tegen de wijzers van de klok los en
verwijder de filter deksel (5) van de haar en pluis filter en licht de filtermand eruit (3). Reinig en
plaats de mand terug. Zorg ervoor dat de mand juist gemonteerd wordt. Reinig de O-ring (4) en
O-ring zitingen op de deksel en filter. Herplaats de deksel en filter RING-LOKTM (6), alleen
handvast draaien, en open de kleppen. Zet de pomp weer in werking.
AFTAPPING : Verwijder de twee aftappluggen (2). Let er op dat de kleppen in de aanzuig en
retourleidingen open zijn om volledige aftapping van de motor mogelijk te maken. Andere
voorzieningen kunnen nodig zijn voor het aftappen van het filter, verwarming en leidingen.
Gedurende perioden wanner de pomp niet in gebruik is, en altijd
gedurende onderhoud, de aan/uit schakleaar uit zettens en de stekker
uit het stopkontakt trekken.
FOUTOPSPORING
VOOR ONDERHOUD EN IEDERE FOUTOPSPORING VAN DE POMP, CONTACT OPNEMEN MET
UW PLAATSELIJKE DEALER.
15
Om de lijst van onze Europese distribiteurs te bekijken:
http://www.competition-pool.com/distribution
WAARSCHUWING!

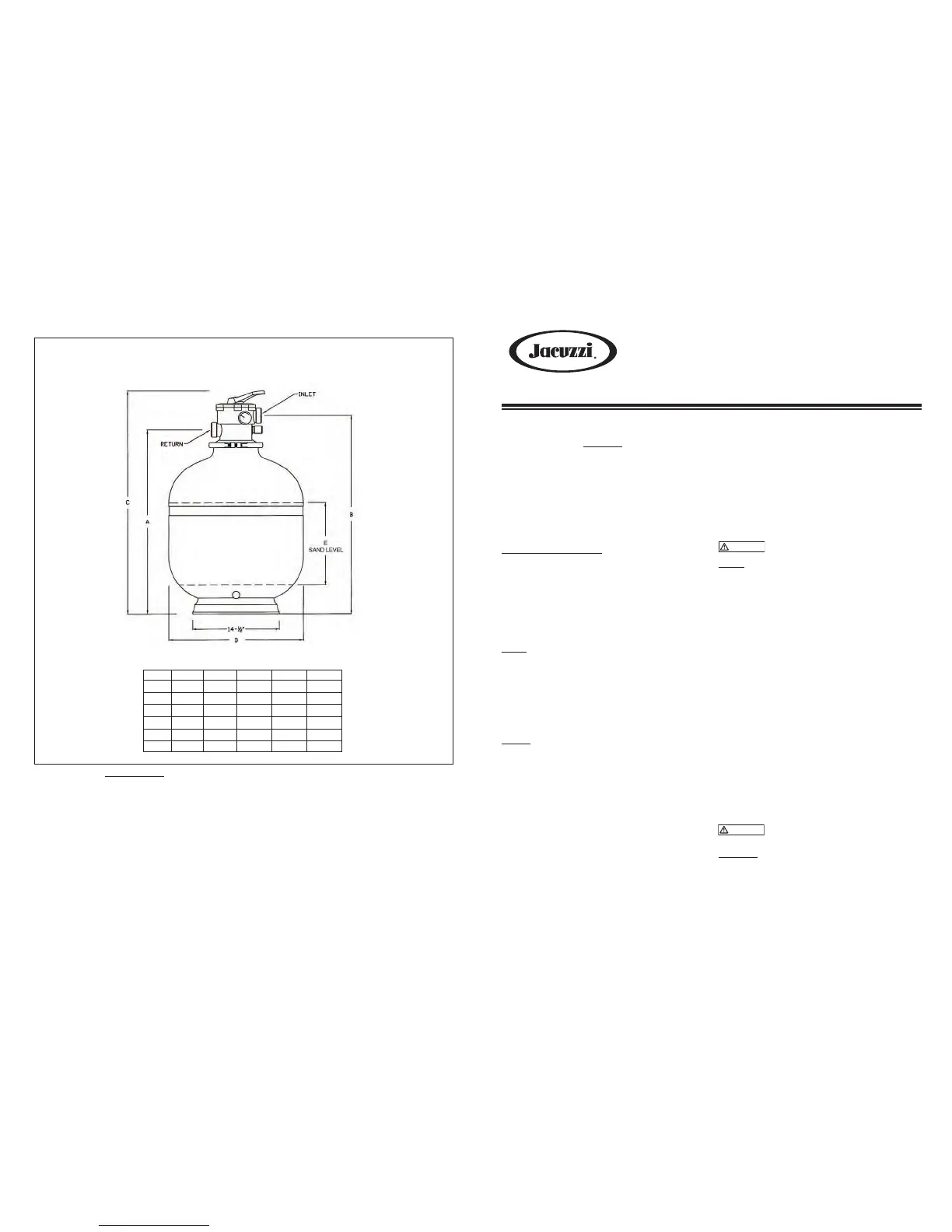

TROUBLE SHOOTING
PUMP DELIVERS NO WATER: Pump not primed; Closed valve in suction or discharge line;
Suction or discharge line plugged; Leakage of air into suction system; Impeller plugged.
LOW PUMP CAPACITY: Check setting of dial valve; Valve in suction or discharge line partly
closed; Suction or discharge line partly plugged; Suction or discharge line too small; Pump
running at reduced speed (see above); Plugged basket in skimmer or hair in lint strainer; Dirty
filter; Impeller plugged.
LOW PUMP PRESSURE:
Check setting of dial valve; Pump running at reduced speed (see
above);Discharge valve or inlet fitting opened too much; Leakage of air into suction system.
HIGH PUMP PRESSURE:
Discharge valve or inlet fittings closed too much; Return lines too small; Dirty filter.
NOISY PUMP AND MOTOR: Plugged basket in skimmer or hair in lint strainer; Defective motor
bearings;
Valve in suction line partly closed; Suction line partly plugged; Vacuum cleaner hose
plugged or too small; Piping causing strain on pump case; Impeller rubbing on pump case.
AIR BUBBLES AT INLET FITTINGS: Leakage of air into suction line at
connections;
Cover of hair and lint strainer not airtight; Restriction in suction line;
Low water level in pool.
SAND BACK TO POOL: Sand too small; Flow too high; Sand bed calcified;
Broken laterals; Broken manifold; Loose standpipe; Too much sand; Dial valve not engaged;
Air accumulation in filter.
SAND OUT OF BACKWASH HOSE: No backwash adapter/orifice; Flow too high;
Too much sand in tank.
INADEQUATE FILTERING: Dirty make-up water; Improper sand; Sand is low; Algae in
filter; Excessive dirt in pool; Calcified sand bed; Heavy swimmer load; Flow rate too high/too
low; Backwashing cycle too short; Backwash adapter in wrong location; Backwash line too
small.
SHORT FILTER CYCLE: Dirty filter; Improper sand; Sand is low; Algae in filter; Excessive dirt
in pool; Calcified sand bed; Heavy swimmer load; Flow rate too high or too low; Backwash-
ing cycle too short; Backwash adapter in wrong location;
