FRANÇAIS
Thermopompes Jandy
®
série JRT | Manuel d’installation et mode d’emploi

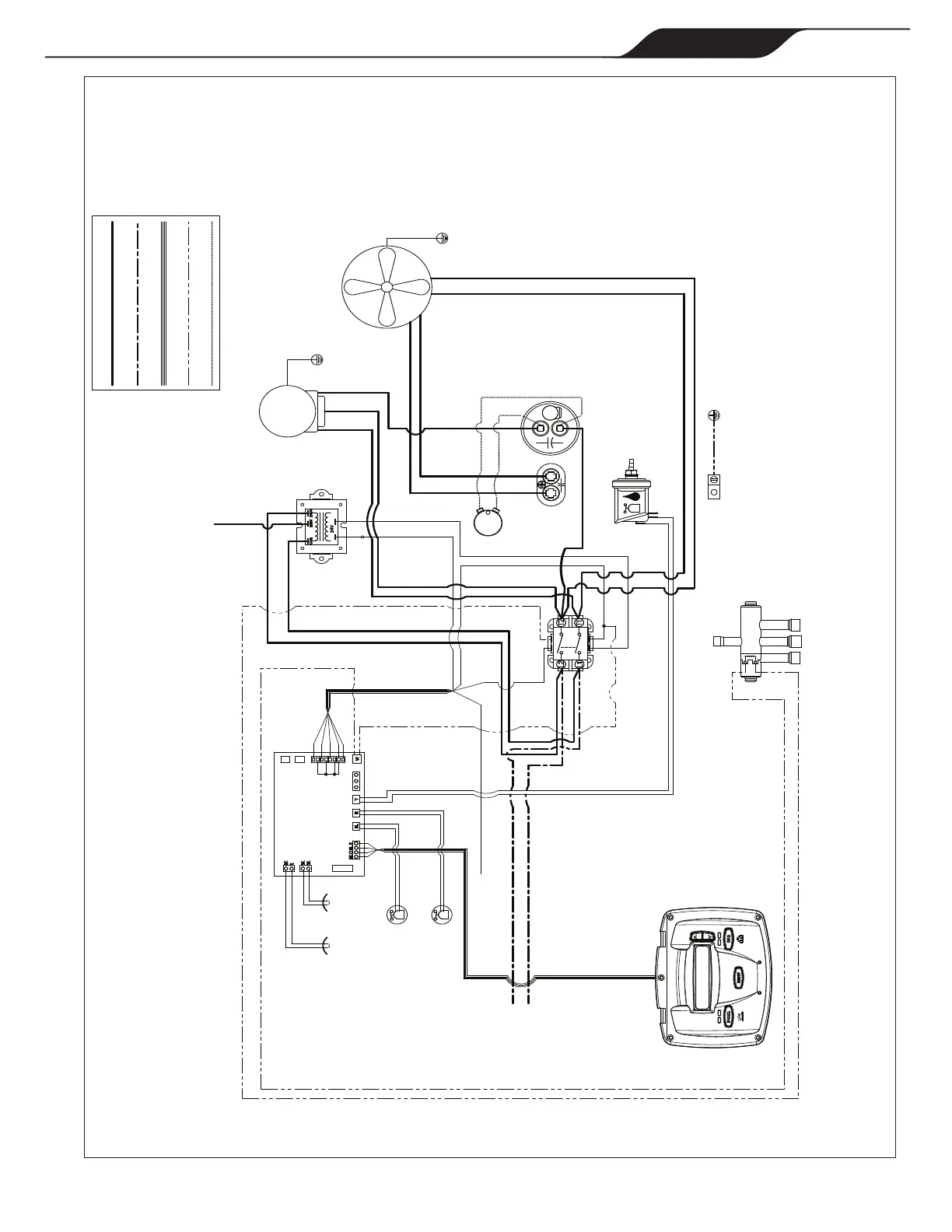

Figure 8. Diagramme de câblage alimentation électrique monophasé JRT
INSTALLÉ EN USINE 208/230 V C.A. INSTALLATION SUR LE TERRAIN 208/230 V C.A.
DURETÉ D’USINE 24 V C.A.
OPTION D’USINE 24 V C.A. OPTION D’USINE 208/230 V C.A.
SÉRIE JRT
230 V C.A. MONOPHASÉ 60 Hz
SCHÉMA DE CÂBLAGE
CONDENSATEUR DU COMPRESSEUR
VENTILATEUR CONDENSATEUR
24 V C.A.
TRANSFORMATEUR
INTERFACE
ALIMENTATION
O
O
MANOSTAT D’EAU
CONTACTEUR
COMPRESSEUR
NOIR
NOIR
NOIR
BR
W
BL
JAUNE
BL
W
BR
RÉFRIGÉRANT HAUT MANOSTAT
RÉFRIGÉRANT BAS MANOSTAT
TEMP
EAU
TEMP
DÉGEL
NOIR
NOIR
NOIR
NOIR
L2 L1
NOIR
W
O
NOIR
MOTEUR DU VENTILATEUR
BR BR/B
NOIR
W
W
W
W
W
W
W
W
W
TERRE
VERT
VERT
ROBINET INVERSEUR
BL
DÉMARRAGE À FROID CONDENSATEUR (OPTIONNEL)
NOIR
NOIR NOIR
NOIR
JRT 2000R JRT 2500R JRT 3000R
Pour 208 V
ALIMENTATION
ÉLECTRIQUE
utilisée
H0758500 Rév C
