Página 7
ESPAÑOL
Bombas de calor Jandy
®
JRT | Manual de instalación y operación
sobre la unidad. Los techos de pendiente empinada sin
canaletas pueden permitir que enormes cantidades de agua
de lluvia mezclada con desechos del techo caigan sobre la
unidad. Es posible que resulten necesarias una canaleta o una
boquilla para proteger la bomba de calor.
Instalación de abrazaderas de anclaje
En Florida, los códigos de construcción requieren que la
bomba de calor se anclen en la base o en la plataforma del
equipo para soportar las altas presiones del viento creadas
por los huracanes. Es posible que otras jurisdicciones tengan
requisitos similares. Consulte los códigos locales para obtener
más detalles.
Esta bomba de calor se suministra con abrazaderas de
anclaje diseñadas para sostener la unidad a la base del
equipo en condiciones con mucho viento. La instalación
de las abrazaderas de anclaje se recomienda en todas las
instalaciones y son un requisito en Florida (consulte el
Código de Construcción de Florida, sección de aspectos
mecánicos 301.13).
Para instalar las abrazaderas de anclaje:
1. Asegúrese de que la bomba de calor esté en su
ubicación permanente sobre la base del equipo.
2. Coloque las abrazaderas en la base de la bomba de calor
en las ubicaciones indicadas en la Figura 2.
3. Ubique el gancho de cada abrazadera sobre el reborde
en el panel de la base de la bomba de calor. El gancho
debe caber entre el reborde del panel de la base y el
protector de la serpentina evaporadora (consulte la
Figura 3).
4. Marque la posición del oricio en cada abrazadera de la
base del equipo.
5. Perfore un oricio en el cemento con una broca de
mampostería, de un diámetro acorde al anclaje para
hormigón, en cada una de las marcas de la base del
equipo. El oricio debe tener aproximadamente 1-3/4”
de profundidad.
6. Inserte un anclaje de perno en cada uno de los oricios.
Asegúrese de que los anclajes estén completamente
dentro de los oricios.
7. Posicione las abrazaderas de anclaje de modo que los
oricios de las abrazaderas estén sobre los anclajes de
perno. Asegúrese de que los ganchos de las abrazaderas
estén sobre el reborde de la base de la bomba de calor
(consulte la Figura 3).
8. Inserte un perno de anclaje a través de cada abrazadera
en el anclaje y apriete para jar la abrazadera y la
bomba de calor a la base del equipo.
Conecte los soportes de
anclaje a la base de la bomba
de calor donde se indica

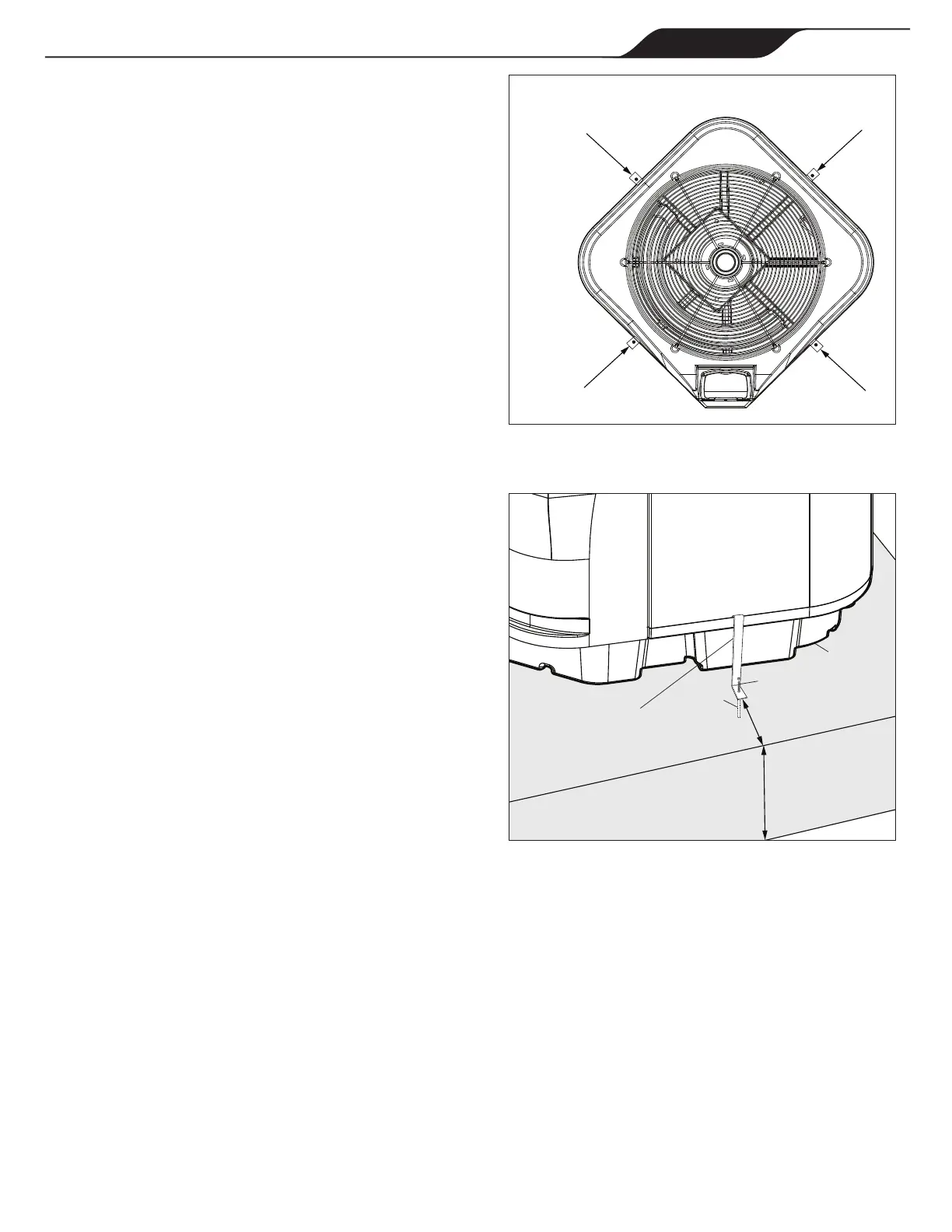

Figura 2. Posiciones de las abrazaderas de anclaje
Figura 3. Instalación de las abrazaderas de anclaje
2-1/2” mínimo
4" mínimo
3/16”
Orificio
perforado
1/4” x 1-1/4”
Anclajes para hormigón
Bomba de calor
Soporte de anclaje
Bomba de calor
Base plástica
Base de hormigón del equipo
