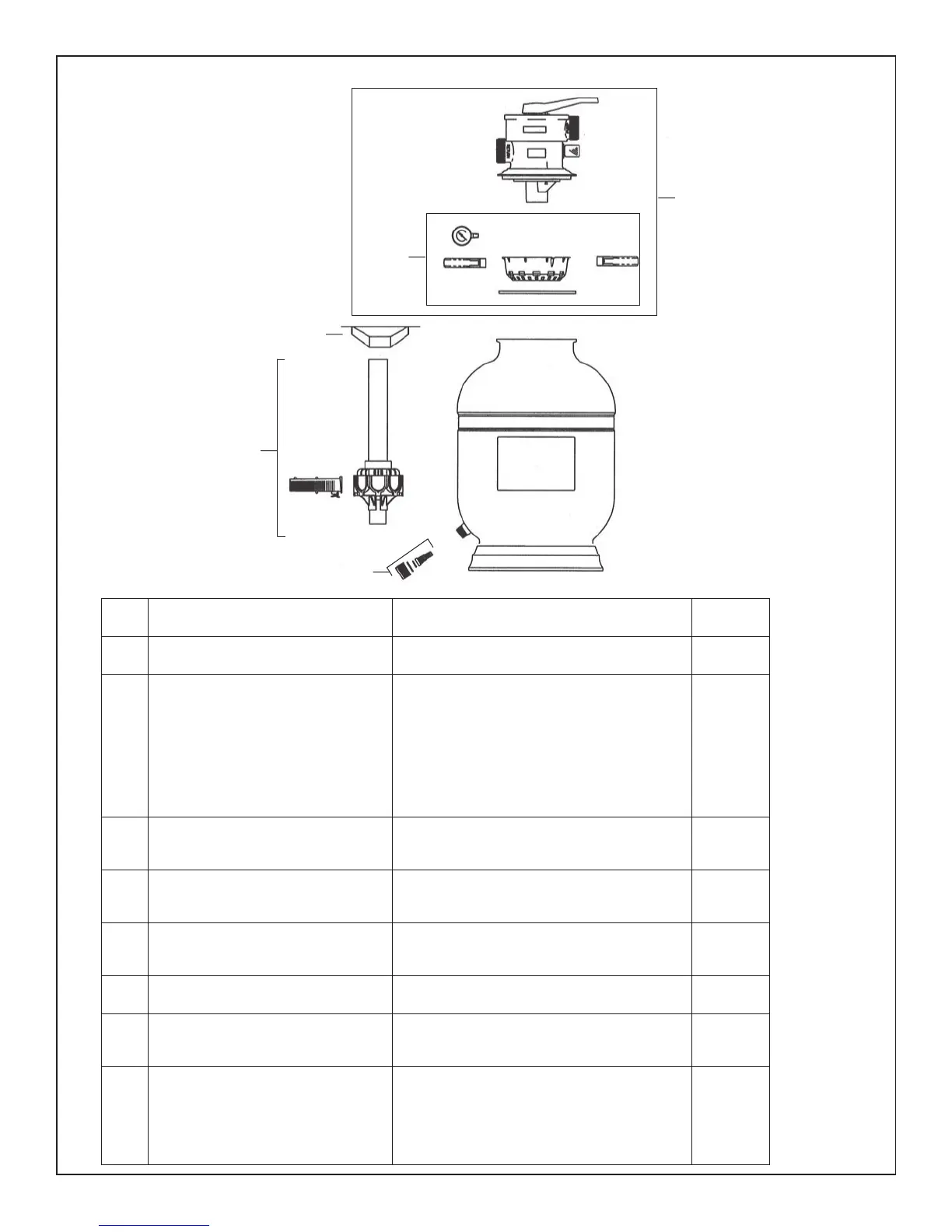

FIGURE 7 - Pièces pour les modèles SFTM22 et SFTM25
1
2
6
4,5
3
14
N°
FIG.
DESCRIPTION DESCRIPTION DÉTAILLÉE N° PIÈCE
1 Soupape multivoies complète avec
crampon
SFTM-MPV
2 Trousse de remise à neuf pour SFTM22,
SFTM25 et SFTM-MPV
Rotor avec joint en étoile
Poignée de valve avec goupille de retenue
Joint torique d’arbre du rotor, ressort et rondelles
Joint torique supérieur MPV
Pièces supérieures MPV (6 boulons avec écrous)
Joint torique
Panier de défl ecteur avec les vis
Crampon en plastique avec des verrous
Indicateur de pression 0-60 PSI
R0492000
3 Assemblage Buse du drain Buse du drain
Bague d’arrêt de la buse du drain
Bouchon de drain avec joint d’étanchéité
R0492100
4 Assemblage conduites secondaires et
réservoir cylindrique SFTM22
Trousse de conduites secondaires
à raccord-pression 22 po. (paquet de 8)
Tuyau du réservoir cylindrique 22 po.
R0492200
5 Assemblage conduites secondaires et
réservoir cylindrique SFTM25
Trousse de conduites secondaires
à raccord-pression 25 po. (paquet de 8)
Tuyau du réservoir cylindrique 25 po.
R0492300
6Défl ecteur de sable (couvercle) R0492700
Raccord-union 1.5 po.complet
avec jeu d’adaptateurs
2 raccords fi letés complets
3 Adaptateurs barbelés
2 colliers de serrage de tuyau
R0492600
Kit pochette d’accessoires SFTM Raccords fi letés complets
Adaptateurs barbelés
Colliers de serrage de tuyau
Bague de réduction
Manomètre de pression
Tuyau fl exible
R0501300
