JB Systems AMP 150.4 - Fonctionnement en Parallèle

FRANÇAIS GUIDE D'UTILISATION
JB SYSTEMS
®
12/34 AMP 150.4
 Connectez des signaux audio aux entrées 1+3 (11/17)
 Définissez les commutateurs de mode de fonctionnement (10/16) sur « bridge »
 Connectez les enceintes aux sorties comme sur le schéma indiqué
 Réglez les commandes de gain d'entrée (3/4/5/6) à zéro
 Vérifiez la présence d'un signal musical à l'entrée de gauche
 Allumez l'amplificateur (2)
 Réglez les commandes de gain (3/5) au niveau souhaité, les commandes de gain (4/6) ne sont pas
utilisées

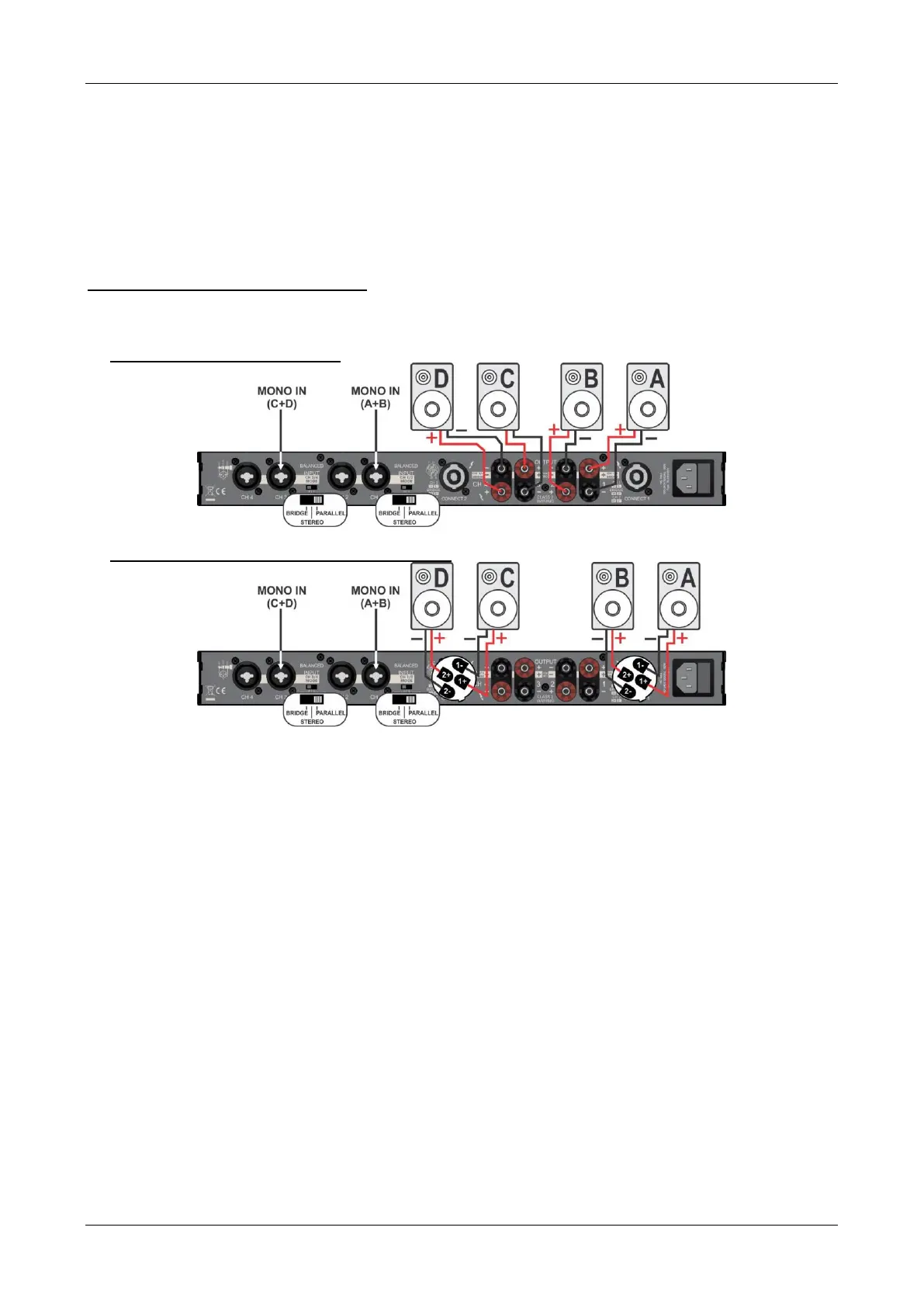

FONCTIONNEMENT EN PARALLÈLE :
Pour alimenter 2 sorties stéréo (4 voies) où l'entrée mono 1 (11) alimente les sorties 1+2 (13/14) et l'entrée
mono 3 (17) alimente les sorties 3+4 (19/20) : 4x 80 W RMS sous 8 Ω ~ 4x 150 W RMS sous 4 Ω.
À l'aide des borniers de sortie :
À l'aide des connecteurs de sortie SpeakON
®
:
 Connectez des signaux audio aux entrées 1+3 (11/17)
 Définissez les commutateurs de mode de fonctionnement (10/16) sur « parallel »
 Connectez les enceintes aux sorties comme sur le schéma indiqué
 Réglez les commandes de gain d'entrée (3/4/5/6) à zéro
 Vérifiez la présence d'un signal musical à l'entrée de gauche
 Allumez l'amplificateur (2)
 Réglez les commandes de gain (3/5) au niveau souhaité, les commandes de gain (4/6) ne sont pas
utilisées
