MODE 3 VOIES :
Pour alimenter 1 sortie stéréo pour des enceintes déportées + 1 sortie mono subwoofer (3 voies au total)
Remarque : Un étage de filtrage électronique supplémentaire est nécessaire pour diviser le signal audio en
signal subwoofer mono + signal stéréo déporté !
 Enceintes déportées : 2x 80 W RMS sous 8 Ω ~ 4x 150 W RMS sous 4 Ω.
 Subwoofer : 1 x 300 W RMS sous 8 Ω ~. Attention : Des charges inférieures à 8 Ω ne sont pas
autorisées.
À l'aide des borniers de sortie :
À l'aide des connecteurs de sortie SpeakON
®
:
 Connectez des signaux audio stéréo (de l'étage de filtrage) aux entrées 1+2 (11/12)
 Connectez le signal audio mono (de l'étage de filtrage) à l'entrée 3 (17)
 Définissez le commutateur de mode de fonctionnement (10) sur « stéréo »
 Définissez le commutateur de mode de fonctionnement (16) sur « bridge »

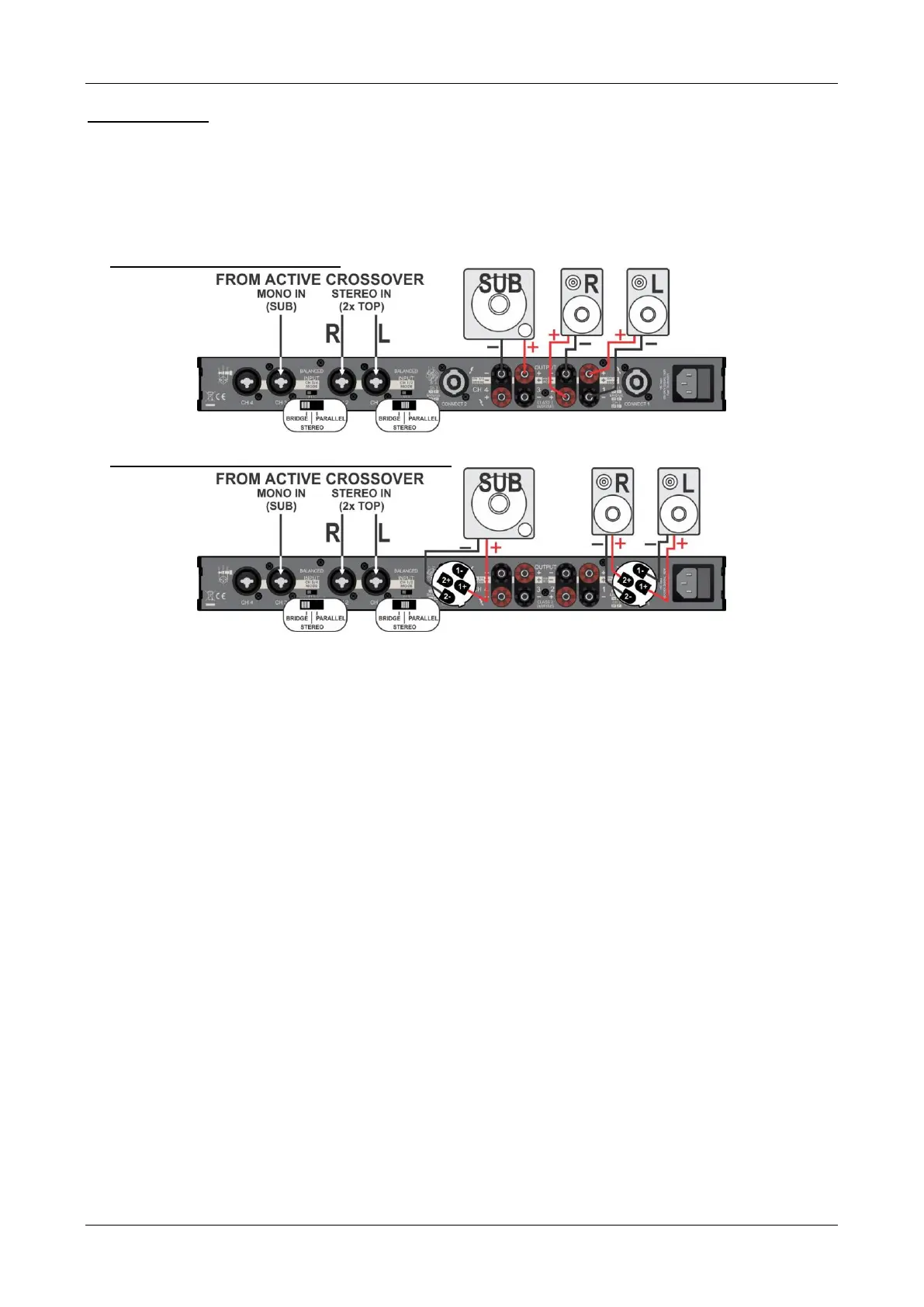

 Connectez les enceintes aux sorties comme sur le schéma indiqué
 Réglez les commandes de gain d'entrée (3/4/5/6) à zéro
 Vérifiez la présence d'un signal musical à l'entrée
 Allumez l'amplificateur (2)
 Réglez les commandes de gain (3/4/5) au niveau souhaité (la commande de gain de voie 4 (6) n'est pas
utilisée)
SPÉCIFICATIONS
Puissance stéréo sous 4 Ω (1 kHz ; THD : 1%) :
150 W RMS / sortie
Puissance stéréo sous 8 Ω :
80 W RMS / sortie
Puissance en pont sous 8 Ω :
300 W RMS / sortie
Réponse en fréquence (+/-1 dB) :
20 – 20000 Hz
Sensibilité d'entrée :
+4 dBu (1,2V RMS)
Rapport signal sur bruit :
>90 dB
Séparation de voie :
>70 dB
THD à 1kHz :
0,1%
Alimentation :
100 V ~ 240 V CA / 50 Hz~60 Hz
Dimensions (mm) :
483 x 44 x 330 (19”/1U)
Poids :
5,2 kg
Toutes les informations peuvent être modifiées sans préavis
Vous pouvez télécharger la dernière version de ce manuel sur notre site web : www.jb-systems.eu
